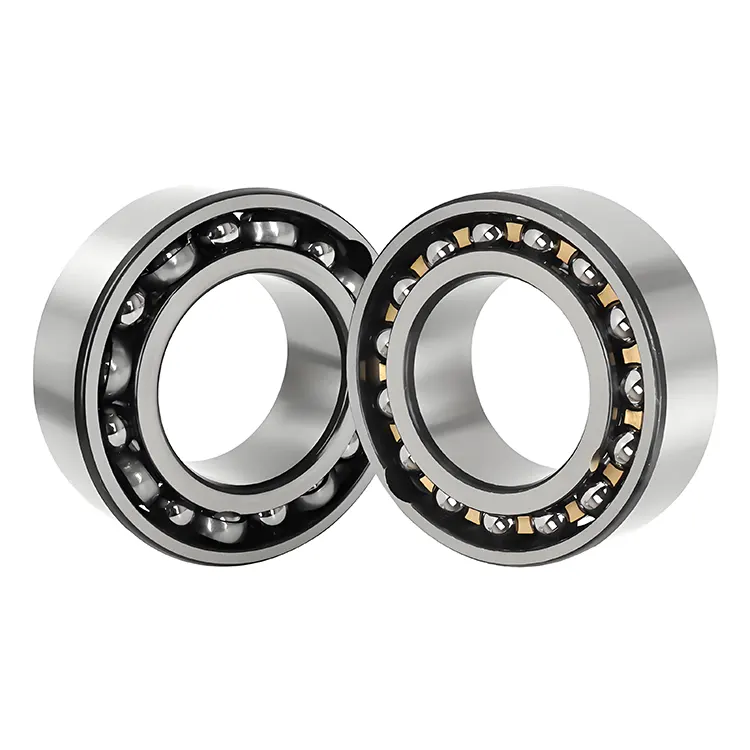

بلبرینگ های توپ شیار عمیق دو ردیف تولید شده توسط Komel از یک حلقه داخلی ، یک حلقه بیرونی ، دو ردیف توپ های فولادی و دو قفس نایلونی تشکیل شده است. آنها هیچ شکاف توپ و ساختار جمع و جور ندارند. بلبرینگ های توپ شیار عمیق ما از ظرفیت بار شعاعی قوی برخوردار هستند: ظرفیت بار شعاعی حدود 1.62 برابر از یک یاتاقان توپ شیار عمیق با همان اندازه است که برای سناریوهای با بار بالا مناسب است. این می تواند بارهای محوری را در هر دو جهت تحمل کند ، اما بار محوری خالص از 0.5 برابر بار استاتیک دارای امتیاز (یعنی 0.5 درجه سانتیگراد) تجاوز نمی کند ، در غیر این صورت زندگی بسیار کاهش می یابد. خطای زاویه ای مجاز بین حلقه های داخلی و بیرونی فقط 2 دقیقه قوس است که باعث ایجاد سر و صدا ، افزایش سایش و کوتاه شدن عمر می شود.
|
شماره مدل |
قطر داخلی |
قطر بیرونی |
عرض |
|
4200 ATN9 |
10 |
30 |
14 |
|
4201 ATN9 |
12 |
32 |
14 |
|
4202 ATN9 |
15 |
35 |
14 |
|
4203 ATN9 |
17 |
40 |
16 |
|
4204 ATN9 |
20 |
47 |
18 |
|
4205 ATN9 |
25 |
52 |
18 |
|
4206 ATN9 |
30 |
62 |
20 |
|
4207 ATN9 |
35 |
72 |
23 |
|
4208 ATN9 |
40 |
80 |
23 |
|
4209 ATN9 |
45 |
85 |
23 |
|
4210 ATN9 |
50 |
90 |
23 |
|
4211 ATN9 |
55 |
100 |
25 |
|
4212 ATN9 |
60 |
110 |
28 |
|
4213 ATN9 |
65 |
120 |
31 |
|
4214 ATN9 |
70 |
125 |
31 |
|
4215 ATN9 |
75 |
130 |
31 |
|
4216 ATN9 |
80 |
140 |
33 |
|
4217 ATN9 |
85 |
150 |
36 |
|
4218 ATN9 |
90 |
160 |
40 |
|
4220 ATN9 |
100 |
180 |
46 |
|
4301 ATN9 |
12 |
37 |
17 |
|
4302 ATN9 |
15 |
42 |
17 |
|
4303 ATN9 |
17 |
47 |
19 |
|
4304 ATN9 |
20 |
52 |
21 |
|
4305 ATN9 |
25 |
62 |
24 |
|
4306 ATN9 |
30 |
72 |
27 |
|
4307 ATN9 |
35 |
80 |
31 |
|
4308 ATN9 |
40 |
90 |
33 |
|
4309 ATN9 |
45 |
100 |
36 |
|
4310 ATN9 |
50 |
110 |
40 |
|
4311 ATN9 |
55 |
120 |
43 |
|
4312 ATN9 |
60 |
130 |
46 |
|
4313 ATN9 |
65 |
140 |
48 |
|
4314 ATN9 |
70 |
150 |
51 |
|
4315 ATN9 |
75 |
160 |
55 |
|
پسوند |
معنی |
نمونه |
|
Z |
پوشش گرد و غبار صفحه ای تک فولادی (بدون تماس ، محافظت از گرد و غبار متوسط) |
6203-Z |
|
2Z |
روکش های گرد و غبار صفحه دوتایی |
6008-2Z |
|
رشکی |
مهر و موم لاستیکی با اصطکاک کم (غیر تماسی ، مقاومت خوب روغن/گرد و غبار) |
6205-RZ |
|
2rz |
مهر و موم های لاستیکی دو برابر کم |
6302-2RZ |
|
RSL |
مهر و موم با اصطکاک کم (طراحی SKF ، برای یاتاقان های کوچک) |
6004-RSL |
|
2rsl |
مهر و موم های دو برابر کم |
6206-2RSL |
|
در |
مهر و موم لاستیکی از نوع تماس (اصطکاک بالاتر ، محافظت عالی) |
6303-RSH |
|
2rsh |
مهر و موم های لاستیکی از نوع دو نفره |
6207-2rsh |
|
پسوند |
معنی |
نمونه |
|
C0 |
ترخیص نرمال (پیش فرض ، حذف شده) |
6200 |
|
C2 |
ترخیص کالا از گمرک کوچکتر از کلاس عادی |
6305-C2 |
|
ج 3 |
ترخیص کالا از گمرک بزرگتر از کلاس عادی |
6008-C3 |
|
C4 |
ترخیص بزرگتر از کلاس C3 |
6210-C4 |
|
ج |
حداکثر ترخیص |
6312-C5 |
|
پسوند |
معنی |
نمونه |
|
P0 |
دقت عادی (پیش فرض ، حذف شده) |
6203 |
|
صفحه |
دقت بالاتر از P0 (کلاس ISO 6) |
6006-p6 |
|
صفحه |
دقت بالا (کلاس ISO 5) |
6204-p5 |
|
P4 |
دقت فوق العاده بالا (ISO کلاس 4 ، برای تجهیزات دقیق) |
6302-p4 |
|
پسوند |
معنی |
نمونه |
|
M |
قفس جامد برنجی (هدایت توپ) |
6205 متر |
|
سل |
قفس لوله لمینت فنولیک (هدایت حلقه داخلی) |
6303-TB |
|
L |
قفس آلیاژ سبک |
6007 لیتر |
|
پسوند |
معنی |
نمونه |
|
N |
حلقه بیرونی با مکان یابی شیار |
6206-N |
|
شماره |
حلقه بیرونی با مکان یابی شیار + حلقه نگهدارنده |
6304-NR |
|
ZnR |
پوشش تک گرد و غبار + حلقه بیرونی مکان یابی شیار + حلقه نگهدارنده |
6208-Znr |
|
پسوند |
معنی |
نمونه |
|
S0 |
درجه حرارت درجه حرارت بالا (مقاوم در برابر 150 ℃) |
6210-S0 |
|
S1 |
مقاوم در برابر 200 |
6305-S1 |
|
VA208 |
بلبرینگ درجه حرارت بالا (قفس گرافیت + فسفات منگنز) |
6211-2Z/VA208 |
تجهیزات صنعتی: اسپیندل ابزار ، کاهش دهنده ها ، پمپ های آب ، پمپ های روغن.
لوازم خانگی: موتورها ، کمپرسورها.
حمل و نقل: چرخ های موتور سیکلت ، سیستم های تهویه مطبوع خودرو.
ماشین آلات دقیق: ابزارهای با دقت بالا ، ماشین آلات نساجی.
