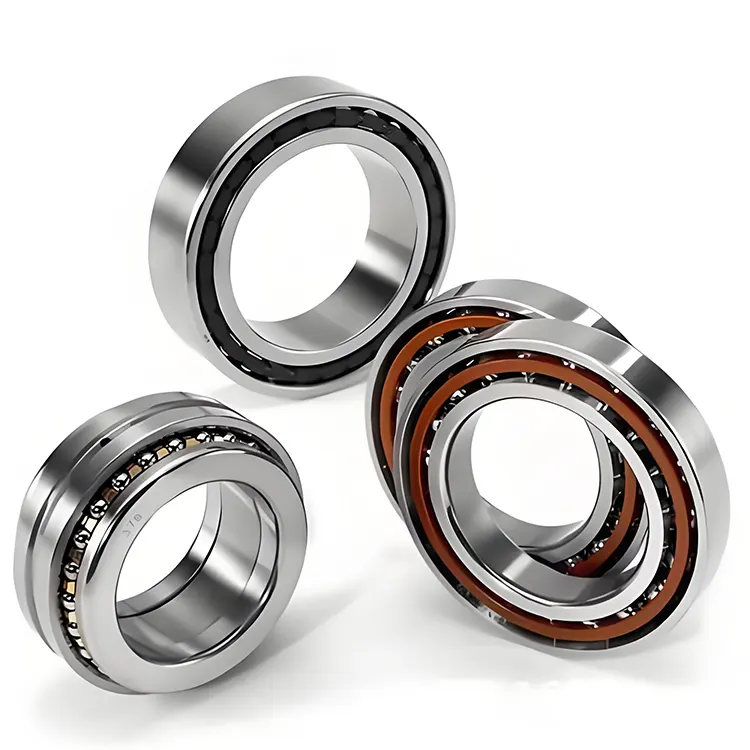

بلبرینگ توپ تماس با زاویه ای تک ردیف تولید شده توسط Komel از یک حلقه داخلی ، یک حلقه بیرونی ، یک ردیف توپ های فولادی و قفس تشکیل شده است. در یک طرف حلقه بیرونی یا حلقه داخلی یک دنده وجود دارد تا جابجایی محوری توپ های فولادی را محدود کند.
زاویه تماس (α): ظرفیت بار محوری را تعیین می کند. زاویه های متداول 15 درجه (نوع C) ، 25 درجه (نوع AC) و 40 درجه (نوع B) هستند.
خصوصیات اصلی
بار محوری یک طرفه: فقط می تواند در یک جهت در برابر نیروی محوری مقاومت کند. نیروی محوری معکوس نیاز به یاتاقان دیگری دارد (مانند استفاده زوج).
ظرفیت بار ترکیبی: ظرفیت بار محوری با افزایش زاویه تماس افزایش می یابد (وقتی α = 40 درجه ، ظرفیت بار محوری حدود 2.3 برابر α = 15 درجه است).
Preload-Deal: برای بهبود استحکام و دقت چرخش ، نیروی پیش بارگذاری را از طریق نصب زوج اعمال کنید.
|
شماره مدل |
قطر داخلی |
قطر بیرونی |
عرض |
|
7000 |
10 |
26 |
8 |
|
7001 |
12 |
28 |
8 |
|
7002 |
15 |
32 |
9 |
|
7003 |
17 |
35 |
10 |
|
7004 |
20 |
42 |
12 |
|
7005 |
25 |
47 |
12 |
|
7006 |
30 |
55 |
13 |
|
7007 |
35 |
62 |
14 |
|
7008 |
40 |
68 |
15 |
|
7009 |
45 |
75 |
16 |
|
7010 |
50 |
80 |
16 |
|
7011 |
55 |
90 |
18 |
|
7012 |
60 |
95 |
18 |
|
7013 |
65 |
100 |
18 |
|
7014 |
70 |
110 |
20 |
|
7015 |
75 |
115 |
20 |
|
7016 |
80 |
125 |
22 |
|
7017 |
85 |
130 |
22 |
|
7018 |
90 |
140 |
24 |
|
7019 |
95 |
145 |
24 |
|
7020 |
100 |
150 |
24 |
|
7021 |
105 |
160 |
26 |
|
7022 |
110 |
170 |
28 |
|
7024 |
120 |
180 |
28 |
|
7026 |
130 |
200 |
33 |
|
7028 |
140 |
210 |
33 |
|
7030 |
150 |
225 |
35 |
|
7032 |
160 |
240 |
38 |
|
7034 |
170 |
260 |
42 |
|
7036 |
180 |
280 |
46 |
|
7038 |
190 |
290 |
46 |
|
7040 |
200 |
310 |
51 |
|
7200 |
10 |
30 |
9 |
|
7201 |
12 |
32 |
10 |
|
7202 |
15 |
32 |
11 |
|
7203 |
17 |
40 |
12 |
|
7204 |
20 |
47 |
14 |
|
7205 |
25 |
52 |
15 |
|
7206 |
30 |
62 |
16 |
|
7207 |
35 |
72 |
17 |
|
7208 |
40 |
80 |
18 |
|
7209 |
45 |
85 |
19 |
|
7210 |
50 |
90 |
20 |
|
7211 |
55 |
100 |
21 |
|
7212 |
60 |
110 |
22 |
|
7213 |
65 |
120 |
23 |
|
7214 |
70 |
125 |
24 |
|
7215 |
75 |
130 |
25 |
|
7216 |
80 |
140 |
26 |
|
7217 |
85 |
150 |
28 |
|
7218 |
90 |
160 |
30 |
|
7219 |
95 |
170 |
32 |
|
7220 |
100 |
180 |
34 |
|
7221 |
105 |
190 |
36 |
|
7222 |
110 |
200 |
38 |
|
7224 |
120 |
215 |
40 |
|
7226 |
130 |
230 |
40 |
|
7228 |
140 |
250 |
42 |
|
7230 |
150 |
270 |
45 |
|
7232 |
160 |
290 |
48 |
|
7234 |
170 |
310 |
52 |
|
7236 |
180 |
320 |
52 |
|
7238 |
190 |
340 |
55 |
|
7240 |
200 |
360 |
58 |
|
7300 |
10 |
35 |
11 |
|
7301 |
12 |
37 |
12 |
|
7302 |
15 |
42 |
13 |
|
7303 |
17 |
47 |
14 |
|
7304 |
20 |
52 |
15 |
|
7305 |
25 |
62 |
17 |
|
7306 |
30 |
72 |
19 |
|
7307 |
35 |
80 |
21 |
|
7308 |
40 |
90 |
23 |
|
7309 |
45 |
100 |
25 |
|
7310 |
50 |
110 |
27 |
|
7311 |
55 |
120 |
29 |
|
7312 |
60 |
130 |
31 |
|
7313 |
65 |
140 |
33 |
|
7314 |
70 |
150 |
35 |
|
7315 |
75 |
160 |
37 |
|
7316 |
80 |
170 |
39 |
|
7317 |
85 |
180 |
41 |
|
7318 |
90 |
190 |
43 |
|
7319 |
95 |
200 |
45 |
|
7320 |
100 |
215 |
47 |
|
7321 |
105 |
225 |
49 |
|
7322 |
110 |
240 |
50 |
|
7324 |
120 |
260 |
55 |
|
7326 |
130 |
280 |
58 |
|
7328 |
140 |
300 |
62 |
|
7330 |
150 |
320 |
65 |
|
7332 |
160 |
340 |
68 |
|
7334 |
170 |
360 |
72 |
|
7336 |
180 |
380 |
75 |
|
7338 |
190 |
400 |
78 |
|
7340 |
200 |
420 |
80 |
1. جپسوند زاویه ای انتهایی
پسوند زاویه تماس
C 15 ° نوع عمومی ، مناسب برای صحنه های پر سرعت و دقیق
AC 25 درجه شعاعی/محوری متعادل ، طراحی عمومی
B 40 درجه ظرفیت بار محوری بالا
2. پسوند نوع مهر و موم
2RS مهر و موم لاستیکی دو طرفه (نفوذ ضد مایع)
مهر و موم پوشش آهن دو طرفه 2z (ضد گرد و غبار)
3. پسوند درجه دقت
تحمل استاندارد درجه معمولی P0
P5 تجهیزات دقیق دقیق مانند اسپیندل ابزار
زمینه های ویژه درجه فوق العاده P4 مانند هوافضا
4. پسوند نصب زوج
DB به پشت به عقب سفتی تقویت شده ، مناسب برای صحنه هایی با لحظه های خمشی بزرگ
DF اندازه محوری فشرده رو در رو
سری DT بار محوری یک طرفه بزرگ
5. پسوند مواد قفس
TN9 نایلون سبک وزن و کم صدا
M بار سنگین برنجی ، مقاومت در برابر دمای بالا
سناریوهای برنامه معمولی
صنعت ماشین آلات: پشتیبانی دوک نخ ریسی (جفت شدن DB ، α = 15 ° یا 25 درجه).
صنعت خودرو: شفت دنده دنده ، بلبرینگ انتشار کلاچ.
هوافضا: روتور کمپرسور موتور توربین (تحمل توپ سرامیکی ، مقاومت در برابر دمای بالا).
تجهیزات دقیق: اتصالات ربات ، درایوهای دیسک سخت (دامنه مورد نیاز <100 نانومتر).
