رولبرینگ کروی دستگاه چاپ چیست؟

در این راهنمای جامع، مکانیک‌ها، کاربردها و مزایای دقیق را بررسی می‌کنیمرولبرینگ کروی پرس چاپ. این مقاله که برای متخصصان فنی، اپراتورهای ماشین‌آلات و متخصصان تدارکات طراحی شده است، بینش‌های تخصصی در مورد اینکه چرا این بلبرینگ‌ها اجزای حیاتی در عملیات چاپ با سرعت بالا هستند، ارائه می‌کند. ما ویژگی‌های عملکرد، معیارهای انتخاب، شیوه‌های نصب و نگهداری، و حالت‌های رایج خرابی را پوشش می‌دهیم - با حمایت منابع صنعتی معتبر و اصول EEAT (تخصص، تجربه، اقتدار و اعتماد).

فهرست مطالب

1. رولبرینگ کروی دستگاه چاپ چیست؟
2. رولبرینگ کروی در دستگاه چاپ چگونه کار می کند؟
3. چرا یاتاقان های غلتکی کروی را برای کاربردهای مطبوعات چاپ انتخاب کنید؟
4. کدام مشخصات هنگام انتخاب بلبرینگ اهمیت بیشتری دارد؟
5. حالت های رایج شکست چیست؟
6. چگونه عمر باربری را حفظ و طولانی کنیم؟
7. سوالات متداول

رولبرینگ کروی دستگاه چاپ چیست؟

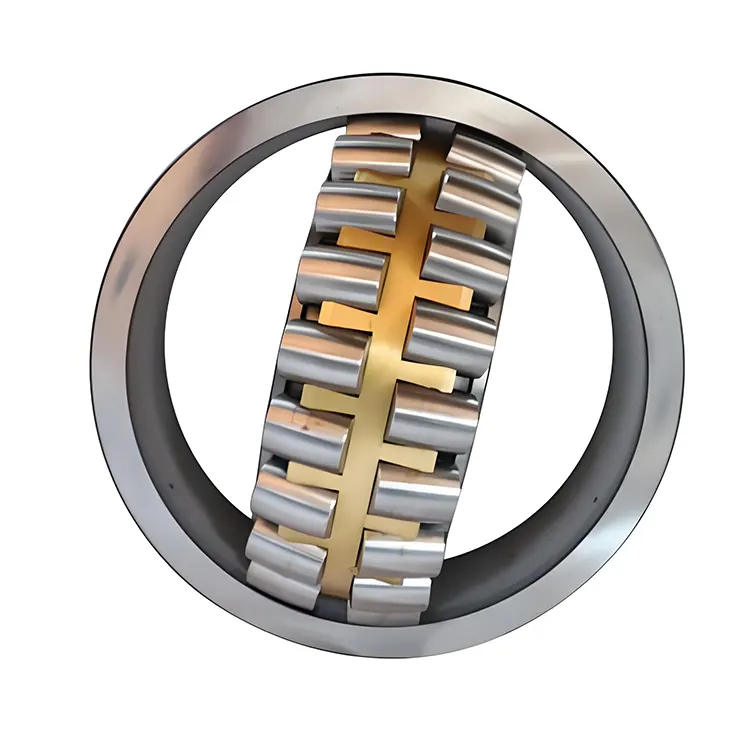

رولبرینگ کروی چاپگر نوعی از یاتاقان های غلتشی است که به طور خاص برای تحمل بارهای سخت و شرایط نامناسب موجود در ماشین آلات چاپ صنعتی طراحی شده است. بر خلاف بلبرینگ‌های شیار عمیق که بارهای متوسط ​​را مدیریت می‌کنند، رولبرینگ‌های کروی دارای دو ردیف غلتک متقارن هستند که به آنها اجازه می‌دهد تا بارهای شعاعی بالا و بارهای محوری متوسط ​​را تحمل کنند. این ویژگی‌ها آن‌ها را برای غلتک‌های سنگین و پرسرعت تجهیزات چاپ مانند دستگاه‌های چاپ افست، ماشین‌های فلکسوگرافی و دستگاه‌های چاپ گراور ایده‌آل می‌سازد.

در ماشین های چاپ، یاتاقان ها باید تحت نوسانات حرارتی، آلودگی، ارتعاش و بارهای نامتعادل به طور قابل اعتماد کار کنند. در نتیجه، بلبرینگ‌های با کارایی بالا - مانند آنهایی که توسط رهبران صنعت تولید می‌شوند.Komel Bearing Co.,Ltd.- ارائه دوام بیشتر، مسیرهای روانکاری بهبود یافته و طراحی بهینه قفس برای حفظ ثبات عملیاتی و کارایی در محیط‌های سخت صنعتی.

رولبرینگ کروی در دستگاه چاپ چگونه کار می کند؟

رولبرینگ های کروی از اجزای اصلی زیر تشکیل شده اند:

• حلقه داخلیبا دو مسیر مسابقه
• حلقه بیرونیبا راهروی کروی
• غلتکبه شکل بشکه برای توزیع بار.
• قفسکه غلتک ها را هدایت می کند و جداسازی را حفظ می کند.

راهروی کروی حلقه بیرونی به یاتاقان اجازه می دهد تا بدون افزایش تنش به میزان قابل توجهی، انحراف شفت را در خود جای دهد. در ماشین‌های چاپ، این عملکرد به دلیل انحرافات ظریف از سرعت بالا، کشش گسترده وب و خروج از مرکز غلتک ضروری است.

بلبرینگ ها بر روی روغن کاری (گریس یا روغن) کار می کنند که اصطکاک و سایش را کاهش می دهد. روانکاری بهینه کاهش تجمع حرارتی را تضمین می کند - یک نگرانی مکرر در پرس های با سرعت بالا.

چرا یاتاقان های غلتکی کروی را برای کاربردهای مطبوعات چاپ انتخاب کنید؟

رولبرینگ های کروی مزایای متعددی نسبت به یاتاقان های جایگزین در کاربردهای چاپ سنگین دارند:

با توجه به این مزایا، یاتاقان های غلتکی کروی در جایی که طول عمر، حمل بار و عملکرد ناهموار ماموریت حیاتی هستند ترجیح داده می شوند.

کدام مشخصات هنگام انتخاب بلبرینگ اهمیت بیشتری دارد؟

انتخاب بلبرینگ مناسب برای دستگاه چاپ شامل تجزیه و تحلیل:

1. جهت و بزرگی بار:جزء شعاعی در مقابل محوری.
2. سرعت عملیات:دور بالا به کلاس های تحمل دقیق نیاز دارد.
3. تحمل ناهماهنگی:توانایی تحمل عیوب نصب.
4. کیفیت مواد:گزینه های فولادی، عناصر سرامیکی یا ترکیبی عملیات حرارتی شده.
5. آب بندی و محافظ:محافظت در برابر گرد و غبار، غبار جوهر، قرار گرفتن در معرض حلال.

بلبرینگ‌های با دقت بالا اغلب به استانداردهای تعیین شده توسط سازمان بین‌المللی استاندارد (ISO) و انجمن تولیدکنندگان بلبرینگ آمریکا (ABMA) که معیارهای عملکرد صنعت را مشخص می‌کنند، پایبند هستند. انتخاب یاتاقان‌هایی که با چرخه کار پرس مطابقت دارند، حداکثر کارایی و کاهش زمان خرابی را تضمین می‌کند.

حالت های رایج شکست چیست؟

درک حالت های رایج خرابی بلبرینگ به جلوگیری از خرابی پرهزینه کمک می کند. مسائل معمولی عبارتند از:

• پاره شدن خستگی:ناشی از خستگی فلز به دلیل چرخه های استرس مکرر.
• خرابی روغن کاری:روان کننده ناکافی یا آلوده، سایش را تسریع می کند.
• آسیب ناهماهنگی:غلتک های تحت فشار بیش از حد ناشی از ناهماهنگی بیش از حد.
• خوردگی:حمله شیمیایی از جوهرها و حلال های پاک کننده.

کاهش شامل برنامه های روانکاری مناسب، محلول های آب بندی و بازرسی منظم است. به گفته SKF، روغن کاری نامناسب یکی از دلایل اصلی خرابی بلبرینگ در ماشین آلات صنعتی است. (منبع: SKF Bearing Handbook، 2019)

چگونه عمر باربری را حفظ و طولانی کنیم؟

روش های نگهداری به طور قابل توجهی بر طول عمر بلبرینگ تأثیر می گذارد. مراحل زیر را در نظر بگیرید:

• بازرسی معمول:بررسی بصری برای سر و صدای غیر طبیعی، گرما یا لرزش.
• رژیم روغن کاری:از گریس/روغن های مشخص شده توسط سازنده در فواصل زمانی مناسب استفاده کنید.
• بررسی تراز:اطمینان حاصل کنید که شفت ها و محفظه ها در محدوده تحمل هستند.
• کنترل محیط زیست:از طریق مهر و موم های موثر آلودگی را به حداقل برسانید.

تیم‌های تعمیر و نگهداری متخصص الگوهای سایش را ردیابی می‌کنند و از فناوری‌های نظارت بر وضعیت مانند اولتراسوند یا تجزیه و تحلیل ارتعاش برای پیش‌بینی خرابی‌های احتمالی قبل از وقوع استفاده می‌کنند.

سوالات متداول

چه چیزی یک رولبرینگ کروی را از سایر انواع بلبرینگ متمایز می کند؟

یک غلتک کروی دارای دو ردیف غلتک‌های بشکه‌ای و یک راهروی بیرونی کروی است که به آن اجازه می‌دهد تا بارهای شعاعی بالاتر و برخی از بارهای محوری را تحمل کند و در عین حال ناهماهنگی شفت را نیز در نظر بگیرد - بر خلاف بلبرینگ‌های توپی یا استوانه‌ای که ممکن است قابلیت بارگذاری یا تراز محدودی داشته باشند.

ناهماهنگی چگونه بر عملکرد دستگاه چاپ تأثیر می گذارد؟

ناهماهنگی در ماشین‌های چاپ می‌تواند منجر به فشار ناهموار غلتک، نقص چاپ، سایش سریع، عمر ضعیف یاتاقان و افزایش لرزش شود که بر کیفیت محصول و زمان کارکرد تجهیزات تأثیر منفی می‌گذارد.

آیا می توانم از هر رولبرینگ کروی برای دستگاه چاپ استفاده کنم؟

نه. بلبرینگ ها باید بر اساس ظرفیت بار، سرعت، طراحی مهر و موم، کلاس دقت و مقاومت محیطی انتخاب شوند. با مشخصات سازنده و مهندسان برنامه برای مطابقت با نیازهای مطبوعات خود مشورت کنید.

چند بار باید رولبرینگ های کروی را روغن کاری کرد؟

برنامه های روانکاری به سرعت کار، دما و سطوح آلودگی بستگی دارد. محیط های با سرعت بالا یا بسیار آلوده ممکن است به روغن کاری مکرر نیاز داشته باشند. همیشه به توصیه های سازنده روان کننده و تامین کننده بلبرینگ پایبند باشید.

نشانه های خرابی قریب الوقوع بلبرینگ چیست؟

صداهای غیرمعمول، لرزش بیش از حد، گرما و افزایش مصرف برق از شاخص های رایج مشکلات بلبرینگ هستند. تشخیص زودهنگام از طریق ابزارهای تعمیر و نگهداری پیش بینی به جلوگیری از خرابی فاجعه بار و خرابی برنامه ریزی نشده کمک می کند.

مراجع

• کتابچه راهنمای بلبرینگ SKF – رولبرینگ های کروی. موجود: https://www.skf.com/group/products/bearings/roller-bearings/spherical-roller-bearings
• راهنمای فنی NSK در مورد یاتاقان های صنعتی. (2021)
• استانداردهای ABMA برای یاتاقان های غلتکی (نسخه 2020).
