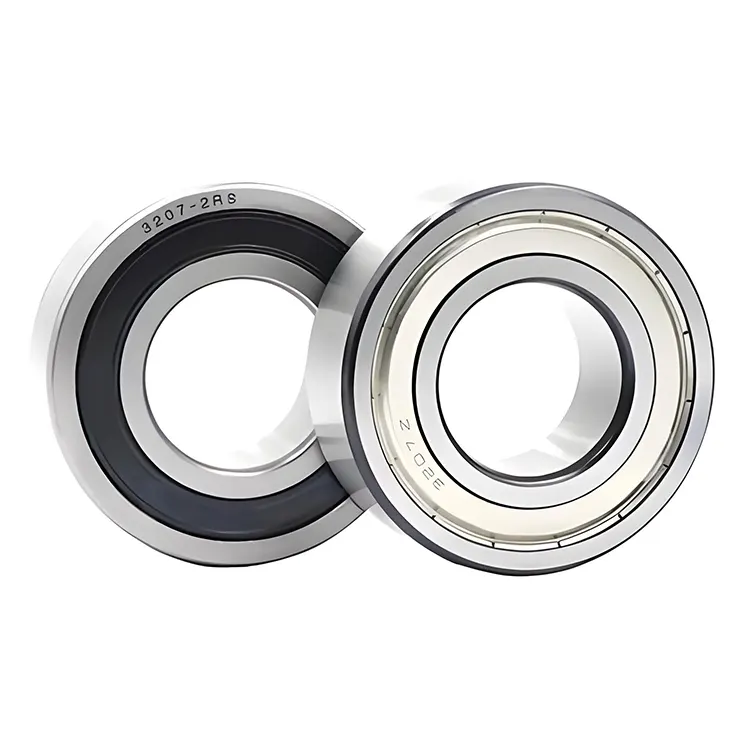

بلبرینگ توپ تماس زاویه ای دو ردیف تولید شده توسط Komel می تواند در برابر بارهای محوری دو طرفه و بارهای شعاعی بالا همزمان از طریق طراحی زاویه تماس دو ردیف توپ های فولادی و حلقه های داخلی و بیرونی مقاومت کند. آنها برای سناریوهایی مناسب هستند که نیاز به سفتی بالا و موقعیت یابی محوری دو طرفه دارند (مانند اسپیندل ابزار و ماشین آلات دستگاه).
ویژگی های ساختاری
دو ردیف توپ های فولادی به صورت متقارن توزیع می شوند و زاویه تماس معمولاً 25 درجه یا 30 درجه است.
طراحی غیر قابل تفکیک ، با فلنج های انتگرال روی حلقه داخلی یا بیرونی.
ظرفیت بار
ظرفیت بار شعاعی در حدود 1.8 ~ 1.8 برابر از یک یاتاقان تک ردیف است.
ظرفیت بار محوری دو طرفه قوی ، مناسب برای شرایط بار ترکیبی.
استحکام و دقت
سفتی ذاتی بالا ، چرخش با دقت بالا می تواند بدون پیش بارگذاری حاصل شود.
حساس به خطاهای نصب (انحراف زاویه باید <2 دقیقه قوس باشد).
|
شماره مدل |
قطر داخلی |
قطر بیرونی |
عرض |
|
3200 |
10 |
30 |
14 |
|
3201 |
12 |
32 |
15.9 |
|
3202 |
15 |
35 |
15.9 |
|
3203 |
17 |
40 |
17.5 |
|
3204 |
20 |
47 |
20.6 |
|
3205 |
25 |
52 |
20.6 |
|
3206 |
30 |
62 |
23.8 |
|
3207 |
35 |
72 |
27 |
|
3208 |
40 |
80 |
30.2 |
|
3209 |
45 |
85 |
30.2 |
|
3210 |
50 |
90 |
30.2 |
|
3211 |
55 |
100 |
33.3 |
|
3212 |
60 |
110 |
36.5 |
|
3213 |
65 |
120 |
38.1 |
|
3214 |
70 |
125 |
39.7 |
|
3215 |
75 |
130 |
41.3 |
|
3216 |
80 |
140 |
44.4 |
|
3217 |
85 |
150 |
49.2 |
|
3218 |
90 |
160 |
52.4 |
|
3219 |
95 |
170 |
55.6 |
|
3220 |
100 |
180 |
60.3 |
|
3302 |
15 |
42 |
19 |
|
3303 |
17 |
47 |
22.2 |
|
3304 |
20 |
52 |
22.2 |
|
3305 |
25 |
62 |
25.4 |
|
3306 |
30 |
72 |
30.2 |
|
3307 |
35 |
80 |
34.9 |
|
3308 |
40 |
90 |
36.5 |
|
3309 |
45 |
100 |
39.7 |
|
3310 |
50 |
110 |
44.4 |
|
3311 |
55 |
120 |
49.2 |
|
3312 |
60 |
130 |
54 |
|
3313 |
65 |
140 |
58.7 |
|
3314 |
70 |
150 |
63.5 |
|
3315 |
75 |
160 |
68.3 |
|
3316 |
80 |
170 |
68.3 |
|
3317 |
85 |
180 |
73 |
|
3318 |
90 |
190 |
73.025 |
|
3319 |
95 |
200 |
77.8 |
|
3320 |
100 |
215 |
82.6 |
|
3322 |
110 |
240 |
92.1 |
|
5200 |
10 |
30 |
14.3 |
|
5201 |
12 |
32 |
15.9 |
|
5202 |
15 |
35 |
15.9 |
|
5203 |
17 |
40 |
17.5 |
|
5204 |
20 |
47 |
20.6 |
|
5205 |
25 |
52 |
20.6 |
|
5206 |
30 |
62 |
23.8 |
|
5207 |
35 |
72 |
27 |
|
5208 |
40 |
80 |
30.2 |
|
5209 |
45 |
85 |
30.2 |
|
5210 |
50 |
90 |
30.2 |
|
5211 |
55 |
100 |
33.3 |
|
5212 |
60 |
110 |
36.5 |
|
5213 |
65 |
120 |
38.1 |
|
5214 |
70 |
125 |
39.7 |
|
5215 |
75 |
130 |
41.3 |
|
5216 |
80 |
140 |
44.4 |
|
5217 |
85 |
150 |
49.2 |
|
5218 |
90 |
160 |
52.4 |
|
5219 |
95 |
170 |
55.6 |
|
5220 |
100 |
180 |
60.3 |
|
5222 |
110 |
200 |
69.8 |
1. پسوند زاویه تماس
پسوند زاویه تماس
C 15 ° نوع عمومی ، مناسب برای صحنه های پر سرعت و دقیق
AC 25 درجه شعاعی/محوری متعادل ، طراحی عمومی
B 40 درجه ظرفیت بار محوری بالا
2. پسوند نوع مهر و موم
2RS مهر و موم لاستیکی دو طرفه (نفوذ ضد مایع)
مهر و موم پوشش آهن دو طرفه 2z (ضد گرد و غبار)
3. پسوند درجه دقت
تحمل استاندارد درجه معمولی P0
P5 تجهیزات دقیق دقیق مانند اسپیندل ابزار
زمینه های ویژه درجه فوق العاده P4 مانند هوافضا
4. پسوند نصب زوج
DB به پشت به عقب سفتی تقویت شده ، مناسب برای صحنه هایی با لحظه های خمشی بزرگ
DF اندازه محوری فشرده رو در رو
سری DT بار محوری یک طرفه بزرگ
5. پسوند مواد قفس
TN9 نایلون سبک وزن و کم صدا
M بار سنگین برنجی ، مقاومت در برابر دمای بالا
سناریوهای برنامه معمولی
صنعت ماشین آلات: پشتیبانی دوک نخ ریسی (جفت شدن DB ، α = 15 ° یا 25 درجه).
صنعت خودرو: شفت دنده دنده ، بلبرینگ انتشار کلاچ.
هوافضا: روتور کمپرسور موتور توربین (تحمل توپ سرامیکی ، مقاومت در برابر دمای بالا).
تجهیزات دقیق: اتصالات ربات ، درایوهای دیسک سخت (دامنه مورد نیاز <100 نانومتر).
