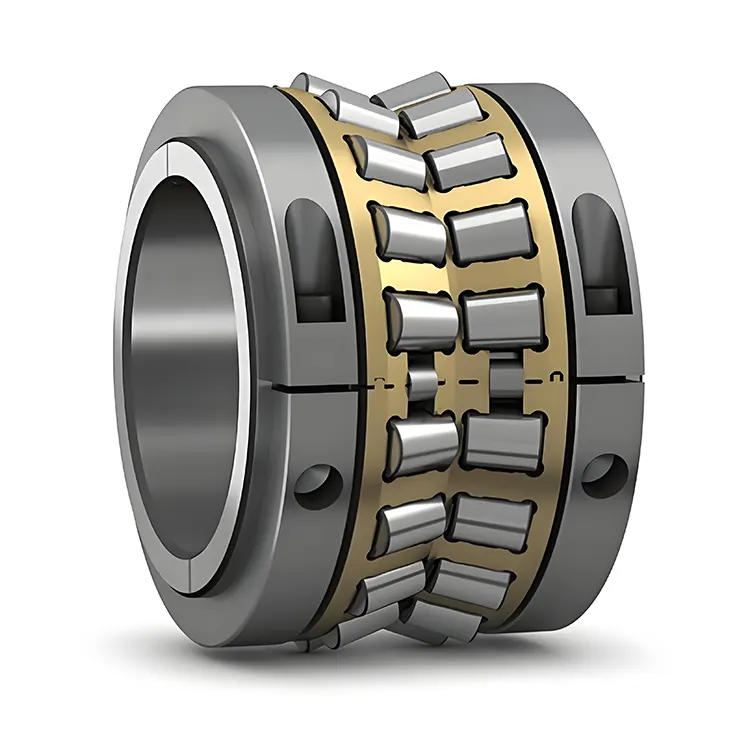

بلبرینگ رولر تقسیم شده

از ویژگی قابل توجه بلبرینگ غلتکی تقسیم شده توسط Komel این است که حلقه های بلبرینگ آنها (حلقه داخلی و حلقه بیرونی) را می توان به صورت محوری به دو نیمه تقسیم کرد. این ساختار منحصر به فرد شکل جدایی ناپذیر از بلبرینگ های غلتکی سنتی را می شکند و روند نصب و جداسازی را تا حد زیادی تسهیل می کند. در حین نصب ، برخلاف یاتاقان های سنتی ، نیازی به جابجایی محوری شافت یا سایر اجزای پیچیده نیست. درعوض ، فقط دو نیمه از بلبرینگ ها به ترتیب روی شافت و محفظه یاتاقان نصب می شوند و سپس از طریق یک روش اتصال خاص (مانند اتصال پیچ و غیره) در یک یاتاقان کامل ترکیب می شوند.

ROLLERS TAPERED: غلطک های مخروطی به عنوان عناصر نورد استفاده می شوند. غلطک های خاردار با راه های Race of the Inner و Outer Rings تماس دارند. این روش تماس ، یاتاقان را قادر می سازد تا در هنگام تحمل بار ، فشار بیشتری را توزیع کند ، بنابراین ظرفیت بار بالایی دارد. تعداد و اندازه غلطک ها با توجه به مشخصات بلبرینگ و الزامات برنامه برای پاسخگویی به نیازهای بار در شرایط مختلف کار ، از نظر منطقی طراحی شده اند.

قفس: قفس معمولاً مجهز است ، و عملکرد آن این است که به طور مساوی از غلطک های مخروطی جدا شود و آنها را راهنمایی کند تا به درستی در مسیر مسابقه چرخانده شود. مواد قفس به طور کلی شامل فولاد مهر ، برنج ماشینکاری شده یا پلاستیک مهندسی و غیره است. مواد مختلف برای محیط های مختلف کار و شرایط کار مناسب هستند. به عنوان مثال ، قفس برنجی ماشینکاری شده از مقاومت و استحکام سایش خوبی برخوردار است و برای مواردی با بارهای سنگین و عملکرد پر سرعت مناسب است. قفس فولادی مهر شده هزینه کمتری دارد و برای شرایط کار عمومی مناسب است. هنگامی که بلبرینگ غلتکی تقسیم شده در حال کار است ، عمدتاً بارهای شعاعی و بارهای محوری را در یک جهت خاص تحمل می کند. هنگام تحمل بار شعاعی ، غلتک های مخروطی روی جاده های حلقه های داخلی و بیرونی می چرخند و نیروی شعاعی را به محفظه یاتاقان منتقل می کنند. هنگام تحمل بار محوری ، زاویه تماس بین غلطک ها و راه های جاده ای باعث می شود که نیروی محوری به طور مؤثر تحمل و منتقل شود. با توجه به ساختار تقسیم آن ، حتی در مورد درجه خاصی از سوء استفاده یا خطای نصب در سیستم شفت ، یاتاقان می تواند از طریق تنظیمات جزئی در سطح تقسیم ، با این تغییر سازگار شود و تأثیر سوء استفاده را تا حدی جبران کند و از عملکرد عادی بلبرینگ اطمینان حاصل کند.

پارامتر (مشخصات)

پسوندها

MA:این نشانگر یک قفس برنجی ماشینکاری شده توسط حلقه بیرونی است. این نوع قفس از مقاومت و مقاومت در برابر سایش خوبی برخوردار است و برای برخی موارد با نیازهای بالا برای عملکرد تحمل مناسب است. روش هدایت حلقه بیرونی می تواند قفس را در حین کار پایدارتر کند ، که به بهبود دقت چرخشی و عمر خدمات بلبرینگ کمک می کند.

TVPA:این یک قفس جامد از نوع پنجره ساخته شده از فیبر شیشه ای تقویت شده با آمید ، با هدایت حلقه بیرونی است. مواد تقویت کننده فیبر شیشه ای از مزایای وزن سبک ، خودآزمایی خوب و مقاومت در برابر خوردگی برخوردار است. این می تواند در شرایط کار سخت مانند سرعت بالا و درجه حرارت بالا عملکرد خوبی داشته باشد. طراحی ساختاری قفس جامد از نوع پنجره می تواند به طور موثری عناصر نورد را راهنمایی کند ، اصطکاک و برخورد بین عناصر نورد را کاهش داده و راندمان عملکرد یاتاقان را بهبود بخشد.

کاربرد

ماشین آلات معدن:تجهیزات مانند سنگ شکن و کارخانه های توپ در حین کار اثرات و لرزش های شدیدی ایجاد می کنند و بارها نسبتاً زیاد هستند. بلبرینگ های غلتکی تقسیم شده می توانند در چنین شرایط سخت کار در برابر بارها مقاومت کنند و از عملکرد پایدار تجهیزات اطمینان حاصل کنند.

تجهیزات متالورژی: در تجهیزات متالورژی مانند کوره های انفجاری و آسیاب های نورد ، یاتاقان ها باید در محیط هایی با دمای بالا ، بارهای سنگین و مقدار زیادی گرد و غبار کار کنند. با تکیه بر عملکرد عالی آنها ، یاطاقان غلتکی تقسیم شده می توانند این الزامات خواستار را برآورده کنند و ضمانت قابل توجهی را برای تولید مداوم تجهیزات متالورژی ارائه می دهند.

وسایل نقلیه سنگین:برای قطعات محور کامیون های بزرگ ، وسایل نقلیه ساختمانی و سایر وسایل نقلیه سنگین ، نیازهای زیادی برای ظرفیت بار و قابلیت اطمینان یاتاقان ها وجود دارد. بلبرینگ های غلتکی تقسیم شده می توانند در طی مراحل رانندگی وسایل نقلیه ، بارهای مختلفی را تحمل کنند و ایمنی عملیاتی و قابلیت اطمینان وسایل نقلیه را بهبود بخشند.

تجهیزات انتقال صنعتی:در برخی از دستگاه های بزرگ انتقال صنعتی ، مانند کاهش دهنده ها و گیربکس ها ، یاتاقان های غلتکی تقسیم شده نیز به طور گسترده ای برای پشتیبانی از سیستم شفتینگ و انتقال قدرت استفاده می شوند.
