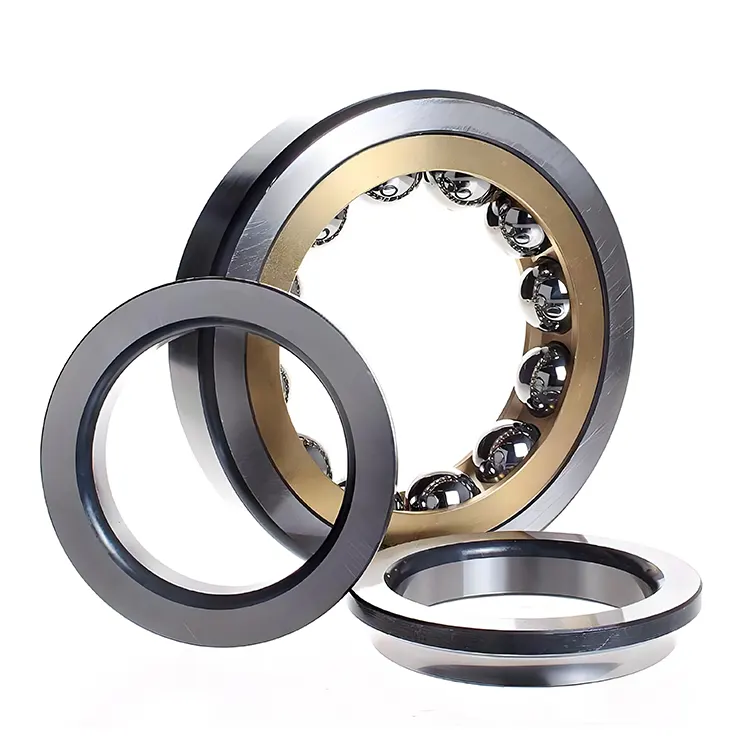

بلبرینگ توپ تماس با زاویه ای چهار نقطه ای که توسط Komel تولید می شود ، تحمل بار محوری خالص است. این می تواند از طریق طرح تماس چهار نقطه ای بین توپ فولادی و حلقه های داخلی و بیرونی در برابر بارهای محوری دو طرفه مقاومت کند (زاویه تماس معمولاً 35 درجه یا 40 درجه است) ، اما ظرفیت بار شعاعی کم است. برای سناریوهایی که در آن موقعیت یابی محوری دو طرفه و بارهای شعاعی کوچک (مانند بازوهای جرثقیل و میزهای چرخشی) مناسب است ، مناسب است.
ویژگی های ساختاری
یاتاقان های توپ تک ردیف ، هر دو حلقه داخلی و بیرونی دارای دنده های دوتایی هستند و توپ فولادی و Raceway با چهار امتیاز تماس دارند.
زاویه تماس ثابت است ، معمولاً 35 درجه (سری QJ) یا 40 درجه (سری Q).
ظرفیت بار
ظرفیت بار محوری دو طرفه قوی است ، تقریباً دو برابر از بلبرینگ تماس زاویه ای تک ردیف یکسان.
بار شعاعی باید 30 ≤ از بار محوری باشد ، در غیر این صورت زندگی به شدت کاهش می یابد.
استحکام و دقت
استحکام محوری زیاد است ، برای موقعیت محوری با دقت بالا مناسب است.
انحراف زاویه ای خاص مجاز است (معمولاً 2 دقیقه قوس).
|
شماره مدل |
قطر داخلی |
قطر بیرونی |
عرض |
|
QJ 203 |
17 |
40 |
12 |
|
QJ 304 |
20 |
52 |
15 |
|
QJ 206 |
30 |
62 |
16 |
|
QJ 306 |
30 |
72 |
19 |
|
QJ 207 |
35 |
72 |
17 |
|
QJ 307 |
35 |
80 |
21 |
|
QJ 208 |
40 |
80 |
18 |
|
qj 308 |
40 |
90 |
23 |
|
QJ 209 |
45 |
85 |
19 |
|
qj 309 |
45 |
100 |
25 |
|
QJ 210 |
50 |
90 |
20 |
|
QJ 310 |
50 |
110 |
27 |
|
QJ 211 |
55 |
100 |
21 |
|
QJ 311 |
55 |
120 |
29 |
|
QJ 212 |
60 |
110 |
22 |
|
QJ 312 |
60 |
130 |
31 |
|
QJ 213 |
65 |
120 |
23 |
|
QJ 313 |
65 |
140 |
33 |
|
QJ 214 |
70 |
125 |
24 |
|
QJ 314 |
70 |
150 |
35 |
|
QJ 215 |
75 |
130 |
25 |
|
QJ 315 |
75 |
160 |
37 |
|
QJ 216 |
80 |
140 |
26 |
|
QJ 316 |
80 |
170 |
39 |
|
QJ 217 |
85 |
150 |
28 |
|
QJ 317 |
85 |
180 |
41 |
|
QJ 218 |
90 |
160 |
30 |
|
QJ 318 |
90 |
190 |
43 |
|
QJ 219 |
95 |
170 |
32 |
|
QJ 319 |
95 |
200 |
45 |
|
QJ 220 |
100 |
180 |
34 |
|
QJ 320 |
100 |
215 |
47 |
|
QJ 222 |
110 |
200 |
38 |
|
QJ 322 |
110 |
240 |
50 |
|
QJ 224 |
120 |
215 |
40 |
|
QJ 324 |
120 |
260 |
55 |
|
QJ 226 |
130 |
230 |
40 |
|
QJ 326 |
130 |
280 |
58 |
|
QJ 228 |
140 |
250 |
42 |
|
QJ 328 |
140 |
300 |
62 |
|
QJ 1030 |
150 |
225 |
35 |
|
QJ 230 |
150 |
270 |
45 |
|
QJ 330 |
150 |
320 |
65 |
|
QJ 232 |
160 |
290 |
48 |
|
QJ 332 |
160 |
340 |
68 |
|
QJ 234 |
170 |
310 |
52 |
|
QJ 334 |
170 |
360 |
72 |
|
QJ 236 |
180 |
320 |
52 |
|
QJ 336 |
180 |
380 |
75 |
|
QJ 1038 |
190 |
290 |
46 |
|
QJ 238 |
190 |
340 |
55 |
|
QJ 338 |
190 |
400 |
78 |
|
QJ 240 |
200 |
360 |
58 |
|
QJ 1244 |
220 |
400 |
78 |
|
QJ 344 |
220 |
460 |
88 |
|
QJ 1248 |
240 |
440 |
85 |
|
QJ 248 |
240 |
440 |
72 |
|
QJ 1252 |
260 |
480 |
90 |
|
QJ 1256 |
280 |
500 |
90 |
|
QJ 1260 |
300 |
540 |
98 |
|
QJ 1064 |
320 |
480 |
74 |
|
QJ 1264 |
320 |
580 |
105 |
|
QJ 1272 |
360 |
650 |
122 |
|
QJ 1080 |
400 |
600 |
90 |
|
QJ 1084 |
420 |
620 |
90 |
|
QJ 1088 |
440 |
650 |
94 |
|
QJ 1096 |
480 |
700 |
100 |
1. پسوندهای زاویه ساختاری و تماس
پسوند به معنای توصیف تولید کنندگان قابل اجرا
طراحی تماس چهار نقطه ای QJ (حلقه داخلی تقسیم) NSK ، SKF زاویه تماس معمولاً 35 درجه است (45 درجه برای نوع QJ12)
Q طراحی تماس چهار نقطه ای (حلقه بیرونی تقسیم) NSK زاویه تماس معمولاً 23 درجه (45 درجه برای نوع Q12) است
2. پسوندهای ماده قفس
مواد پسوند کاربردی تولید کنندگان توضیحات
قفس جامد برنجی از نوع MPA (راهنمای حلقه بیرونی) FAG ، SKF مشترک در یاتاقان های نوع QJ
قفس جامد برنجی از نوع MPB (راهنمای حلقه داخلی) NSK Q نوع بلبرینگ ویژه
فیبر شیشه ای TVP راهنمای توپ فولادی پلی آمید پلی آمید تقویت شده ، مناسب برای سرعت بالا
قفس فولادی ماشین شده FA (راهنمای حلقه بیرونی) مقاوم در برابر سایش ، مناسب برای بارهای سنگین
PHA Polyerth Ketone (PEEK) قفس SKF درجه حرارت بالا و مقاومت در برابر خوردگی
3. پسوندهای ترخیص محوری
نمره ترخیص کالا از گمرک سازندگان قابل اجرا توضیحات
ترخیص محوری C2 کمتر از گروه معمولی SKF است که برای موقعیت یابی با دقت بالا قابل اجرا است
ترخیص محوری C3 بیشتر از گروه معمولی SKF است که باعث گسترش حرارتی بیشتر می شود
ترخیص محوری C4 بیشتر از گروه C3 SKF است که در شرایط کار ویژه استفاده می شود
CNL نیمه پایین ترخیص از گروه معمولی SKF Preload Control
4. پسوند درجه دقت
نمره دقت پسوند توضیحات تولید کنندگان قابل اجرا
P6 ISO 6 درجه (دقت بعدی و چرخشی) تجهیزات دقیق معمولی SKF
P5 ISO 5 درجه (با دقت بالا) صحنه های دقیق عمومی مانند اسپیندل ابزار ماشین
SP Super Precision Grade NSK PATITY در شرایط شدید کار
5. پسوندهای طراحی ویژه
پسوند به معنای توصیف تولید کنندگان قابل اجرا
حلقه بیرونی N2 با دو شیار موقعیت یابی 180 درجه SKF ، FAG مناسب برای تثبیت محوری
S1 عملیات حرارتی ویژه (پایدار زیر 200 ℃) SKF ویژه برای محیط با درجه حرارت بالا
B20 تحمل عرض باریک SKF طرح نصب جمع و جور
6. پسوندهای آب بندی و روغن کاری
پسوند به معنای توصیف تولید کنندگان قابل اجرا
2RS مهر و موم لاستیکی دو طرفه نفوذ جهانی ضد مایع
2Z Cover Cover Cover Cover Dust-Dust-Distluom Propod Universal Dust
گریس دمای بالا HT51 (-30 ~+175 ℃) الزامات خاص روغن کاری SKF
سناریوهای برنامه معمولی
ماشین آلات مهندسی: پشتیبانی از بازوی جرثقیل ، بلبرینگ تورنت.
تجهیزات صنعتی: سانتریفیوژ ، صفحه نمایش ارتعاش.
ماشین آلات دقیق: جدول چرخش ابزار نوری ، مفصل ربات.
صنعت خودرو: محور لوکوموتیو راه آهن ، بلبرینگ توپی چرخ.
