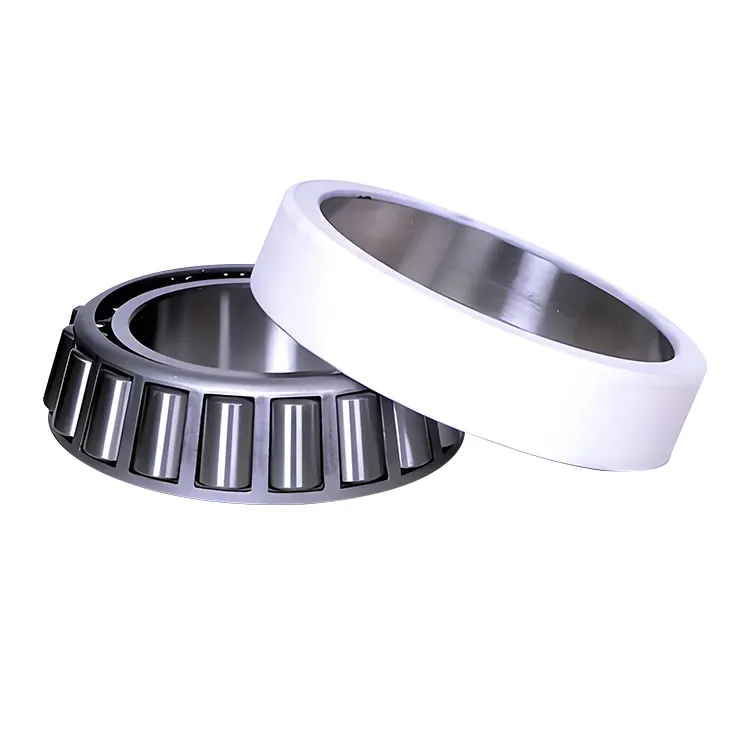

بلبرینگ غلتکی عایق الکتریکی

بلبرینگ های غلتکی عایق الکتریکی با کیفیت بالا با کیفیت بالا تولید شده توسط Komel شامل یک حلقه داخلی ، حلقه بیرونی ، شافت توخالی و مسکن است. تفاوت در عایق الکتریکی منجر به تفاوت در طراحی یا استفاده از مواد می شود. متداول ترین روش استفاده از یک لایه عایق داخلی یا فضای باز مانند لایه سرامیکی ، لایه رزین اپوکسی و غیره است. ه. لایه محافظ معمولاً نازک است اما دارای خواص عایق خوبی است. همچنین شامل استفاده از سینک های حرارتی ساخته شده از سینک های گرما ، جدا کردن الکتریکی قسمت های متحرک حلقه های داخلی و بیرونی است و از جریان الکتریکی جلوگیری می کند.

لوله های داخلی ، لوله های بیرونی و داربست ها به طور کلی از مواد فلزی با کیفیت بالا ساخته شده اند ، مانند سیم استیل ضد زنگ عایق الکتریکی (به عنوان مثال ، GCR15) و از طریق فرآیندهای مناسب برای تصفیه حرارت ، نیاز به استحکام خوب ، سفتی و ظرفیت بارگذاری لوله ها می توانند برآورده شوند. متداول ترین مواد گرمایشی مواد سرامیکی مانند اکسید آلومینیوم است که از مقاومت در برابر سایش زیاد ، خواص حرارتی عالی برخوردار هستند و می توانند عملکرد حرارتی خوبی را در حین کار یاتاقان حفظ کنند. مواد عایق را می توان از پلاستیک عایق مانند پلی تترا فلورو اتیلن تهیه کرد ، که دارای عایق الکتریکی خوبی و مقاومت در برابر خوردگی کم است.

یاتاقان های غلتکی عایق الکتریکی دارای عملکرد عایق الکتریکی خوبی ، بار بالا ، قابلیت اطمینان بالا و غیره هستند. خصوصیات ، و به طور گسترده در کاربردهای صنعتی مانند موتورهای صنعتی ، نیروگاه ها ، ماشین آلات معدن و تجهیزات پتروشیمی مورد استفاده قرار می گیرد.

پارامتر (مشخصات)

پسوندها

مربوط به طراحی داخلی

پسوند بلبرینگ "VL2071" نشان می دهد که این یاتاقان یک یاتاقان عایق حلقه داخلی است. سطوح بیرونی هر دو حلقه داخلی و بیرونی آن دارای یک پوشش عایق اکسید آلومینیوم است که متعلق به پوشش استاندارد است.

پسوند بلبرینگ "VL0241" نشان می دهد که این یاتاقان یک یاتاقان عایق حلقه بیرونی است. سطح بیرونی حلقه بیرونی آن با یک پوشش اکسید آلومینیوم ، که متعلق به روکش استاندارد است ، پوشش داده می شود و ظرفیت عایق به اندازه 1000 ولت DC است

مربوط به کلاس تحمل

· P0: کلاس تحمل طبیعی. این متداول ترین کلاس تحمل است که برای اکثر کاربردهای عمومی صنعتی مناسب است.

· P6: کلاس تحمل سخت تر از P0. در موقعیت هایی که سطح مشخصی از دقت چرخشی مانند محورهای خوراک ابزار دستگاه مورد نیاز است ، کاربرد دارد.

· P5: دقت بالاتر از P6. این ماده معمولاً در شفت های اصلی ابزار ماشین آلات با دقت بالا ، تجهیزات هوافضا و سایر زمینه ها با نیازهای با دقت بسیار بالا استفاده می شود.

مربوط به ترخیص

· C1: کوچکتر از ترخیص کالا از گمرک طبیعی. برای موقعیت هایی مناسب است که کنترل دقیق جابجایی های محوری و شعاعی مانند شفت های اصلی ابزارهای دقیق دستگاه مورد نیاز است.

· C2: ترخیص کالا از گمرک کوچکتر از ترخیص کالا از گمرک طبیعی اما بزرگتر از C1 است. از آن استفاده می شود که سطح مشخصی از کنترل ترخیص کالا از گمرک مورد نیاز باشد اما به همان اندازه سختگیرانه نیست.

· CN: ترخیص کالا از گمرک طبیعی. این کلاس متداول ترین کلاس ترخیص کالا از گمرک است که برای اکثر کاربردهای عمومی صنعتی مناسب است.

· C3: ترخیص کالا از گمرک بزرگتر از ترخیص کالا از گمرک است. این ماده اغلب در محیط های درجه حرارت بالا یا هنگامی که تداخل بین شافت و محفظه یاتاقان نسبتاً زیاد است ، برای جبران کاهش ترخیص کالا از گمرک ناشی از تغییرات دما یا تناسب استفاده می شود.

· C4: ترخیص کالا از گمرک بزرگتر از C3 است. این مناسب برای محیط های درجه حرارت بالاتر یا تداخل بزرگتر است.

· C5: بزرگترین ترخیص. این ماده به طور کلی در شرایط خاص کار با درجه حرارت بالا ، سرعت بالا یا تداخل های بزرگ مورد استفاده قرار می گیرد.

کاربرد

موتورهای صنعتی:به خصوص در موتورهای بزرگ ولتاژ بالا و موتورهای فرکانس متغیر ، جریانهای شافت احتمالاً در حین کار تولید می شوند. یاتاقان های غلتکی عایق الکتریکی می توانند از یاتاقان های حرکتی محافظت کنند و قابلیت اطمینان و عمر موتورها را بهبود بخشند.

تولید برق باد:آنها به طور گسترده در جعبه دنده ، سیستم های خمیازه و سیستم های کنترل زمین از مجموعه های ژنراتور توربین بادی استفاده می شوند ، می توانند از آسیب دیدن یاتاقان ها در جریان جریانهای ایجاد شده به دلیل اعتصاب رعد و برق ، عدم تعادل سیستم الکتریکی و غیره جلوگیری کنند و از عملکرد عادی تجهیزات تولید انرژی باد اطمینان حاصل کنند.

ماشین آلات معدن:به عنوان مثال ، در شفت های انتقال تجهیزات مانند سنگ شکن و آسیاب توپ ، محیط کار سخت است و ممکن است تداخل الکتریکی وجود داشته باشد. یاتاقان های غلتکی عایق الکتریکی می توانند به طور موثری با این شرایط برخورد کرده و از عملکرد قابل اعتماد تجهیزات اطمینان حاصل کنند.

تجهیزات پتروشیمی:در تجهیزات مانند کمپرسورها و پمپ ها ، آنها می توانند از تحمل خرابی ناشی از مشکلات فعلی جلوگیری کنند و الزامات صنعت پتروشیمی را برای ثبات و ایمنی تجهیزات برآورده کنند.

اقدامات احتیاطی برای نصب و نگهداری

نصب:در طی فرآیند نصب ، باید توجه ویژه ای به اجتناب از آسیب به پوشش عایق یا مؤلفه های عایق انجام شود. از صحت نصب اطمینان حاصل کنید و مطابق فرآیند نصب صحیح عمل کنید تا از تأثیرگذاری بر عملکرد عایق و عملکرد طبیعی یاتاقان ها به دلیل نصب نادرست جلوگیری کنید.

نگهداری:به طور مرتب عملکرد عایق یاتاقان ها را بررسی کنید تا اطمینان حاصل شود که هیچ مشکلی مانند آسیب یا پیری لایه عایق وجود ندارد. در عین حال ، شرایط روغن کاری و آب بندی یاتاقان ها را بررسی کنید تا از روغن کاری و مهر و موم خوب اطمینان حاصل شود ، تا عمر خدمات یاتاقان ها افزایش یابد.
