چاپ بلبرینگ کروی مطبوعات

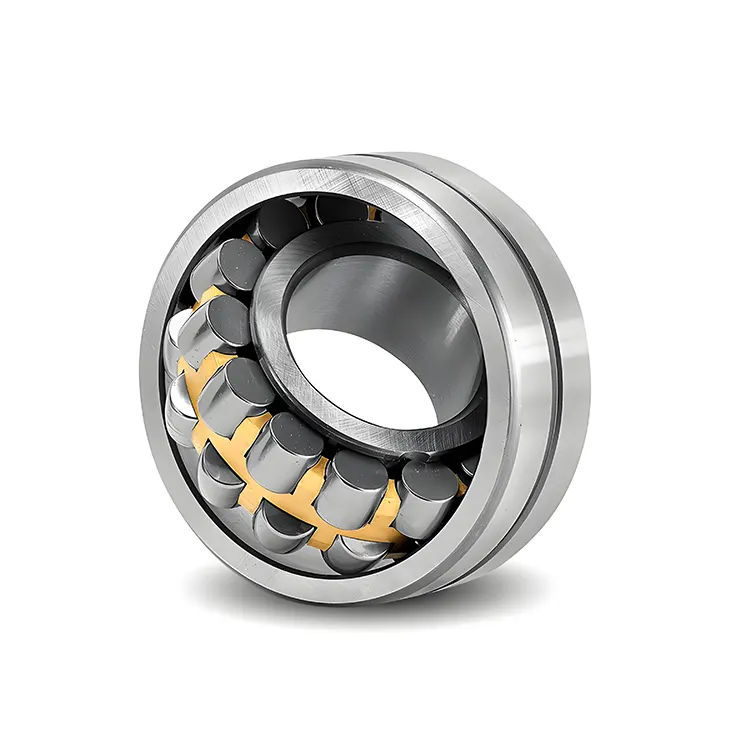

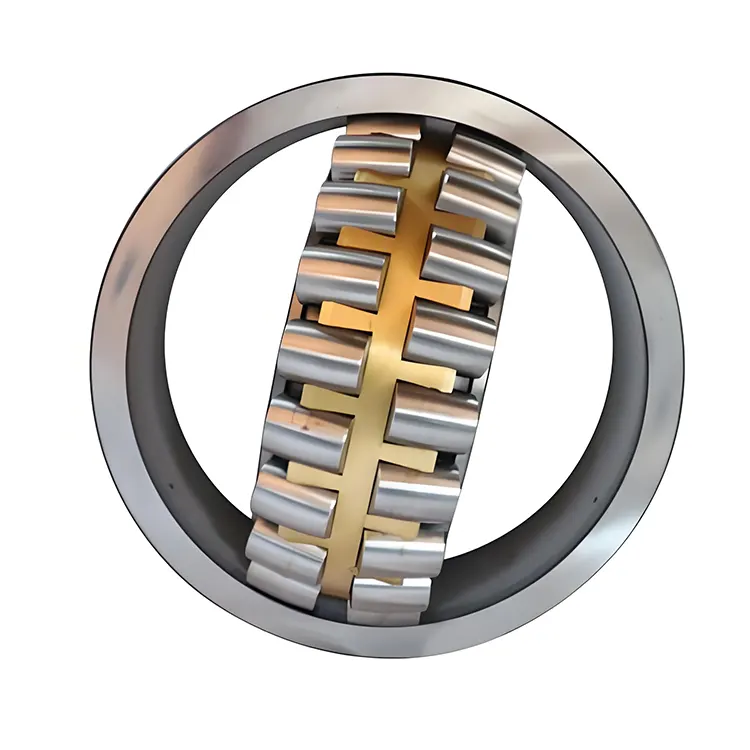

یاتاقان های غلتکی کروی کروی تولید شده توسط Komel دارای دو ردیف غلطک هستند که می توانند در برابر بارهای شعاعی نسبتاً بزرگی مقاومت کنند و برای قطعات چاپگر که دارای بارهای سنگین هستند ، مانند غرفه های غلتکی مطبوعات ، مناسب هستند. راه آهن حلقه بیرونی کروی است و حلقه داخلی دارای دو ریل است که با زاویه خاصی به محور بلبرینگ تمایل دارند. این ساختار عملکرد خود را با عملکرد عالی خود به حامل فراهم می کند ، به آن اجازه می دهد تا به طور خودکار با انحراف شافت یا خطاهای موقعیت یابی ناشی از عوامل مختلف در حین کار چاپگر سازگار شود ، بنابراین از عملکرد طبیعی بین همه مؤلفه ها ، جبران خطاها و بهبود ثبات و دقت موقعیت مکانی ادغام اطمینان می دهد.

دو نوع سوراخ داخلی وجود دارد: استوانه ای و مخروطی. شیب یک سوراخ مخروطی معمولاً بین ساعت 1:30 و 1:12 است. با استفاده از آداپتورها یا آستین های قابل جمع شدن ، یاتاقان های غلتکی کروی مطبوعاتی آستین های بستنی با سوراخ های داخلی مخروطی را می توان به راحتی و به سرعت بر روی شفت های مسطح یا شفت های دستگاه پله ای نصب کرد ، که برای مزایای جداسازی و مونتاژ واحد بستن مناسب است.

معمولاً از قفس مس ماشینکاری استفاده می شود و حلقه بیرونی با اتصال دهنده ای که با شرایط بارگذاری خارج از مرکز تطبیق می یابد ، ثابت می شود. یاتاقان های غلتکی کروی با دوام ، مقاومت و استحکام سایش خوبی دارند ، که حتی توزیع رول ها و عملکرد عادی را نیز تضمین می کند ، و همچنین عمر یاتاقان ها را گسترش می دهد. همچنین مواردی وجود دارد که از قفس فولادی استفاده می شود. پس از عملیات حرارتی و سخت شدن سطح ، مقاومت در برابر سایش بهبود می یابد که می تواند هزینه را تا حدی کاهش دهد و در عین حال الزامات عملکرد مطبوعات را برآورده کند.

پارامتر (مشخصات)

پسوندها

طراحی داخلی

قبل از میلاد: یاتاقان هایی با قفس چدن هدایت شده توسط غلطک ها ، مناسب برای شفت های اصلی توربین های بادی.

CA/CAC: حلقه داخلی دارای دنده هایی در هر دو طرف است که یک حلقه راهنما با هدایت قفس و یک قفس برنجی ماشینکاری شده است.

CC (J)/CJ: حلقه داخلی هیچ دنده ای ندارد ، با یک حلقه راهنما که توسط قفس هدایت می شود و دو قفس فولادی مهر.

CCJA/EJA: حلقه داخلی هیچ دنده ای ندارد ، با یک حلقه راهنما که توسط حلقه بیرونی هدایت می شود و دو قفس فولادی تمبر.

CAF: مشابه نوع CA ، اما با یک قفس فولادی ماشینکاری.

ECA/ECAC: قفس برنجی ماشینکاری شده با چنگال ، حلقه داخلی دارای دنده هایی در هر دو طرف است که یک حلقه راهنما توسط حلقه داخلی و یک مجموعه غلتکی پیشرفته هدایت می شود.

طراحی خارجی (مهر و موم ، شیارهای فوری و غیره)

-Cs ، -2cs: یک طرف یا هر دو طرف مجهز به مهر و موم NBR هستند.

-CS2 ، -2CS2: یک طرف یا هر دو طرف مجهز به مهر و موم FKM هستند.

-CS5 ، -2CS5: یک طرف یا هر دو طرف مجهز به مهر و موم HNBR هستند.

-RS ، -2RS: یک طرف یا هر دو طرف مجهز به مهر و موم NBR هستند.

-RS5 ، -2RS5: یک طرف یا هر دو طرف مجهز به مهر و موم HNBR هستند.

K: متولد شده با ضرب و شتم 1:12.

K30: با ضرب و شتم 1:30 مته خاردار.

طراحی قفس

F: قفس فولادی ماشینکاری شده ، هدایت شده توسط حلقه داخلی.

FA: قفس فولادی ماشینکاری شده ، هدایت شده توسط حلقه بیرونی.

J: قفس فولادی مهر ، هدایت شده توسط حلقه داخلی.

JA: قفس فولادی مهر ، هدایت شده توسط حلقه بیرونی.

MA: قفس برنجی ماشینکاری شده ، هدایت شده توسط حلقه بیرونی.

تصفیه مواد و حرارتی

235220: حلقه داخلی مورد سخت است و درونی درونی دارای یک شیار مارپیچ است.

HA3: حلقه داخلی مورد سخت است.

دقت ، ترخیص ، پیش بارگذاری و عملکرد آرام

C08: دقت چرخشی با درجه تحمل P5 مطابقت دارد.

C083: C08 + C3.

C084: C08 + C4.

C2: ترخیص کالا از گمرک داخلی شعاعی از درجه طبیعی کوچکتر است.

C3: ترخیص کالا از گمرک داخلی شعاعی از درجه عادی بزرگتر است.

C4: ترخیص کالا از گمرک داخلی شعاعی از C3 بزرگتر است.

C5: ترخیص کالا از گمرک داخلی شعاعی از C4 بزرگتر است.

P5: دقت بعدی و دقت چرخشی با درجه تحمل P5 مطابقت دارد.

P6: دقت بعدی و چرخشی با درجه تحمل P6 مطابقت دارد.

P62: P6 + C2.

روانکاری

GEM9: پر از 70-100 ٪ از گریس SKF LGHB 2.

VT143: پر از 25-45 ٪ از گریس SKF LGEP 2.

VT143C: پر از 70-100 ٪ از گریس SKF LGEP 2.

W64: روغن جامد.

W: حلقه بیرونی هیچ شیار روانکاری و سوراخ های روغن کاری ندارد.

W20: حلقه بیرونی دارای سه سوراخ روغن کاری است.

W26: حلقه داخلی دارای شش سوراخ روغن کاری است.

W33: حلقه بیرونی دارای شیار روانکاری و سه سوراخ روغن کاری است.

W33X: حلقه بیرونی دارای شیار روانکاری و شش سوراخ روغن کاری است.

W77: سوراخ های روغن کاری W33 درج شده است.

W513: W26 + W33.

انواع دیگر

R505: یاتاقان جعبه های محور راه آهن.

VA405: یاتاقان برای ماشین آلات ارتعاش ، با قفس فولادی مهر شده مورد سخت.

VA406: مشابه VA405 ، اما درونی داخلی حلقه داخلی استوانه ای با PTFE پوشش داده می شود.

VA991: یاتاقان های مناسب برای برنامه های پر سرعت.

VE552 (E): حلقه بیرونی از یک طرف دارای سه سوراخ با نخ برابر برای اتصال تجهیزات بلند کردن است. E نشان می دهد که بلبرینگ مجهز به پیچ چشم بلند است.

VE553 (E): مشابه VE552 (e) ، اما حلقه بیرونی از هر دو طرف سوراخ های نخ را دارد.

VG114: قفس فولادی مهر شده مورد سخت.

VQ424: دقت چرخشی بالاتر از C08 است.

کاربرد

چاپ پشتیبانی سیلندر:سیلندرهای چاپی اجزای اصلی یک چاپخانه از جمله سیلندر صفحه ، سیلندر پتو و سیلندر تصور و غیره هستند. از یاطاقان غلتکی کروی برای حمایت از این سیلندرها استفاده می شود و دارای بارهای شعاعی نسبتاً بزرگی است که در طول چرخش با سرعت بالا از استوانه ها ایجاد می شود تا از چرخش دقیق Cylinders اطمینان حاصل شود. در طی فرآیند چاپ ، سیلندرها به دلیل عواملی مانند تغییر در ضخامت کاغذ و توزیع جوهر ناهموار ممکن است درجه خاصی از انحراف را تجربه کنند. عملکرد خود تراز کننده یاتاقان های غلتکی کروی می تواند به طور خودکار این انحراف را جبران کند و موازی سازی بین سیلندرها را حفظ کند ، بنابراین از دقت ثبت نام در چاپ و جلوگیری از مشکلات کیفیت مانند ارواح و تار شدن اطمینان حاصل می کند.

مکانیسم تغذیه کاغذ:مکانیسم تغذیه کاغذ وظیفه انتقال دقیق کاغذ به موقعیت چاپ را بر عهده دارد. یاتاقان های غلتکی کروی در قسمت هایی مانند شافت گریپ کاغذ نصب شده و دارای نیروی ضربه و اصطکاک در طی فرآیند تغذیه کاغذ هستند. ظرفیت حمل و نقل بار خوب و عملکرد خود تراز کردن می تواند حرکت پایدار از دستگیره های کاغذی را تضمین کند ، انتقال دقیق کاغذ را تضمین کند و کارایی و کیفیت چاپ را بهبود بخشد. در عین حال ، تحت عملیات طولانی مدت با سرعت بالا ، مقاومت در برابر سایش و قابلیت اطمینان یاتاقان ها می تواند به طور موثری تعداد تعمیر و نگهداری تجهیزات و خرابی را کاهش دهد.

سیستم های تحویل جوهر و تحویل آب:غلطک های جوهر سیستم تحویل جوهر و غلطک های آب سیستم تحویل آب نیاز به حفظ چرخش پایدار و فشار تماس دقیق در حین کار دارند. یاتاقان های غلتکی کروی برای قسمت های پشتیبانی این غلتک ها اعمال می شود که قادر به تحمل وزن غلتک های جوهر و غلطک های آب و همچنین بارهای ایجاد شده توسط فشار جوهر و آب در هنگام چرخش هستند. از طریق عملکرد خود تراز ، یاتاقان ها می توانند انحراف جزئی را که در حین نصب و بهره برداری از غلطک ها رخ می دهد ، جبران کند و از تماس یکنواخت بین غلتک های جوهر و غلتک های آب اطمینان حاصل کند ، به طوری که جوهر و آب می توانند به طور مساوی به صفحه چاپ منتقل شوند ، بنابراین به نتایج چاپ با کیفیت بالا می رسند.

سیستم انتقال:سیستم انتقال چاپخانه شامل مؤلفه هایی مانند چرخ دنده ها و زنجیرها است که برای انتقال نیرو و حرکت استفاده می شود. یاتاقان های غلتکی کروی روی شافت انتقال نصب شده و در طی فرآیند انتقال گشتاور و نیروی شعاعی را تحمل می کنند. عملکرد خود تراز آنها می تواند استرس اضافی ناشی از خطاهای نصب یا تغییر شکل اجزای انتقال را در حین کار کاهش دهد ، از عملکرد صاف سیستم انتقال و بهبود راندمان انتقال اطمینان حاصل کند. علاوه بر این ، عملکرد آب بندی خوب یاطاقان می تواند از ورود ناخالصی مانند گرد و غبار و جوهر جلوگیری کند ، از حالت روغن کاری در داخل یاتاقان ها محافظت کند و عمر خدمات یاتاقان ها را گسترش دهد.

مکانیسم تحویل مقاله:مکانیسم تحویل مقاله وظیفه جمع آوری مقالات چاپی را به عهده دارد. یاتاقان های غلتکی کروی بر روی قسمت هایی مانند سیلندر تحویل کاغذ اعمال می شود و وزن کاغذ و تنش را در طی فرآیند تحویل کاغذ تحمل می کند. از طریق توابع خود تراز و تحمل بار ، یاتاقان ها می توانند چرخش پایدار سیلندر تحویل کاغذ را تضمین کنند ، این امکان را فراهم می کند که کاغذ به راحتی جمع آوری و انباشته شود ، از مشکلاتی مانند چین و چروک کاغذی و چسبندگی جلوگیری کند و کیفیت و کارآیی تحویل کاغذ را بهبود بخشد.
