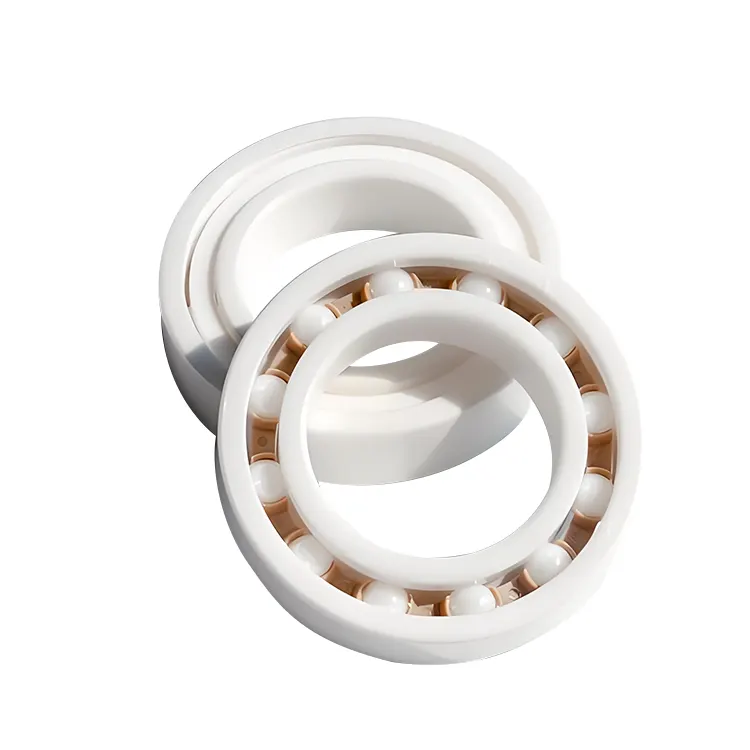

بلبرینگ سرامیکی با توان بالا تولید شده توسط Komel از حلقه های داخلی و بیرونی ساخته شده از مواد سرامیکی ، یاتاقان سرامیکی شیار عمیق و یک درزگیر تشکیل شده است. این مواد سرامیکی مزایای مقاومت بالا ، استحکام کم ، مقاومت کششی بالا ، استحکام کششی بالا و مقاومت شیمیایی را دارند.
آنها ویژگی های عملکرد سریع ، عملکرد درجه حرارت بالا ، عملکرد درجه حرارت بالا و عملکرد عایق الکتریکی را دارند. بلبرینگ های توپ سرامیکی شیار عمیق در برنامه هایی مانند ابزار ماشین ، موتورهای با سرعت بالا ، هواپیما ، تجهیزات پزشکی و صنایع فرآوری مواد غذایی استفاده می شود.
شماره مدل |
قطر داخلی |
قطر بیرونی |
عرض |
684CE |
4 |
9 |
2.5 |
694CE |
4 |
11 |
4 |
604CE |
4 |
12 |
4 |
624CE |
4 |
13 |
5 |
634CE |
4 |
16 |
5 |
685CE |
5 |
11 |
3 |
695CE |
5 |
13 |
4 |
605 درجه |
5 |
14 |
5 |
625CE |
5 |
16 |
5 |
635CE |
5 |
19 |
6 |
686CE |
6 |
13 |
3.5 |
696CE |
6 |
15 |
5 |
606CE |
6 |
17 |
6 |
626CE |
6 |
19 |
6 |
636CE |
6 |
22 |
7 |
687CE |
7 |
14 |
3.5 |
697CE |
7 |
17 |
5 |
607CE |
7 |
19 |
6 |
627CE |
7 |
22 |
7 |
637CE |
7 |
26 |
9 |
688CE |
8 |
16 |
4 |
698CE |
8 |
19 |
6 |
608CE |
8 |
22 |
7 |
628CE |
8 |
24 |
8 |
638CE |
8 |
28 |
9 |
689CE |
9 |
17 |
4 |
699CE |
9 |
20 |
6 |
609CE |
9 |
24 |
7 |
629CE |
9 |
26 |
8 |
639CE |
9 |
30 |
10 |
6800CE |
10 |
19 |
5 |
6900CE |
10 |
22 |
6 |
6000CE |
10 |
26 |
8 |
6200CE |
10 |
30 |
9 |
6300CE |
10 |
35 |
11 |
6801 |
12 |
21 |
5 |
6901CE |
12 |
24 |
6 |
16001CE |
12 |
28 |
7 |
6001CE |
12 |
28 |
8 |
6201CE |
12 |
32 |
10 |
6301CE |
12 |
37 |
12 |
6802CE |
15 |
24 |
5 |
6902CE |
15 |
28 |
7 |
16002CE |
15 |
32 |
8 |
6002CE |
15 |
32 |
9 |
6202CE |
15 |
35 |
11 |
6302CE |
15 |
42 |
13 |
6803CE |
17 |
26 |
5 |
6903CE |
17 |
30 |
7 |
16003CE |
17 |
35 |
8 |
6003CE |
17 |
35 |
10 |
6203CE |
17 |
40 |
12 |
6303CE |
17 |
47 |
14 |
6403CE |
17 |
62 |
17 |
6804CE |
20 |
32 |
7 |
6904CE |
20 |
37 |
9 |
16004CE |
20 |
42 |
8 |
6004CE |
20 |
42 |
12 |
6204CE |
20 |
47 |
14 |
6304CE |
20 |
52 |
15 |
6404CE |
20 |
72 |
19 |
6805CE |
25 |
37 |
7 |
6905CE |
25 |
42 |
9 |
16005CE |
25 |
47 |
8 |
6005CE |
25 |
47 |
12 |
6205CE |
25 |
52 |
15 |
6305CE |
25 |
62 |
17 |
6405CE |
25 |
80 |
21 |
6806CE |
30 |
42 |
7 |
6906CE |
30 |
47 |
9 |
16006CE |
30 |
55 |
9 |
6006CE |
30 |
55 |
13 |
6206CE |
30 |
62 |
16 |
6306CE |
30 |
72 |
19 |
6406CE |
30 |
90 |
23 |
6807CE |
35 |
47 |
7 |
6907CE |
35 |
55 |
10 |
16007CE |
35 |
62 |
9 |
6007CE |
35 |
62 |
14 |
6207CE |
35 |
72 |
17 |
6307CE |
35 |
80 |
21 |
6407CE |
35 |
100 |
25 |
6808CE |
40 |
52 |
7 |
6908CE |
40 |
62 |
12 |
16008CE |
40 |
68 |
9 |
6008CE |
40 |
68 |
15 |
6208CE |
40 |
80 |
18 |
6308CE |
40 |
90 |
23 |
6408CE |
40 |
110 |
27 |
6809CE |
45 |
58 |
7 |
6909CE |
45 |
68 |
12 |
16009CE |
45 |
75 |
10 |
6009CE |
45 |
75 |
16 |
6209CE |
45 |
85 |
19 |
6309CE |
45 |
100 |
25 |
6409CE |
45 |
120 |
29 |
6810CE |
50 |
65 |
7 |
6910CE |
50 |
72 |
12 |
16010CE |
50 |
80 |
10 |
6010CE |
50 |
80 |
16 |
6210CE |
50 |
90 |
20 |
6310CE |
50 |
110 |
27 |
6410CE |
50 |
130 |
31 |
6811CE |
55 |
72 |
9 |
6911CE |
55 |
80 |
13 |
16011CE |
55 |
90 |
11 |
6011CE |
55 |
90 |
18 |
6211CE |
55 |
100 |
21 |
6311CE |
55 |
120 |
29 |
6411CE |
55 |
140 |
33 |
681222222 |
60 |
78 |
10 |
6912CE |
60 |
85 |
13 |
16012CE |
60 |
95 |
11 |
6012CE |
60 |
95 |
18 |
6212CE |
60 |
110 |
22 |
6312CE |
60 |
130 |
31 |
6412CE |
60 |
150 |
35 |
6813CE |
65 |
85 |
10 |
6913CE |
65 |
90 |
13 |
16013CE |
65 |
100 |
11 |
6013CE |
65 |
100 |
18 |
6213CE |
65 |
120 |
23 |
6313CE |
65 |
140 |
33 |
6814CE |
70 |
90 |
10 |
6914CE |
70 |
100 |
16 |
16014CE |
70 |
110 |
13 |
6014CE |
70 |
110 |
20 |
6214CE |
70 |
125 |
24 |
6314CE |
70 |
150 |
35 |
6815CE |
75 |
95 |
10 |
6915CE |
75 |
105 |
16 |
16015CE |
75 |
115 |
13 |
6015CE |
75 |
115 |
20 |
6215CE |
75 |
130 |
25 |
6816CE |
80 |
100 |
10 |
6916CE |
80 |
110 |
16 |
16016CE |
80 |
125 |
14 |
6016CE |
80 |
125 |
22 |
6216CE |
80 |
140 |
26 |
6817CE |
85 |
110 |
13 |
6917CE |
85 |
120 |
18 |
16017CE |
85 |
130 |
14 |
6017CE |
85 |
130 |
22 |
6217CE |
85 |
150 |
28 |
6818CE |
90 |
115 |
13 |
6918CE |
90 |
125 |
18 |
16018CE |
90 |
140 |
16 |
6018CE |
90 |
140 |
24 |
پسوند شیء
ح: کاسه های سرامیکی را نشان می دهد. به عنوان مثال ، 6205 - H نشان دهنده مدل 6205 یاتاقان شیار عمیق با توپ های سرامیکی به عنوان اجزای چرخان است.
T: می تواند یک مسکن ساخته شده از سرامیک باشد. اگر این یک پسوند ترکیبی از "HT" باشد ، به این معنی است که یاتاقان دارای توپ های سرامیکی با نگهدارنده سرامیکی است.
پسوند تحمل
P4: این نشان می دهد که کلاس تحمل یاتاقان از استاندارد ISO 4 پیروی می کند. از کیفیت بالایی برخوردار است و معمولاً در ابزارهایی که به استحکام بالایی نیاز دارند ، مانند تیغه های ماشین آلات سنگین استفاده می شود.
P5: مقدار تحمل مطابق با استاندارد ISO سطح 5 است. دقت آن کمی پایین تر از P4 است و همچنین در سایر کاربردهای صنعتی با نیازهای خاص تر نیز به طور گسترده مورد استفاده قرار می گیرد.
پسوند خاموش
C3: این نشان می دهد که ترخیص شعاعی یاتاقان از ترخیص استاندارد بزرگتر است. این مناسب برای موقعیت هایی است که یاتاقان در حین کار انبساط حرارتی قابل توجهی ایجاد می کند و از توقیف بلبرینگ به دلیل انبساط حرارتی جلوگیری می کند.
C4: ترخیص کالا از گمرک بزرگتر از C3 است. آنها معمولاً در برنامه هایی با درجه حرارت بالا ، سرعت زیاد یا بارهای سنگین استفاده می شوند.
CM: نشان دهنده ترخیص کالا از گمرک موتور است که یک ترخیص ویژه مناسب برای تجهیزات مانند موتورهایی است که بسیار خواستار لرزش و سر و صدا هستند.
پسوند مهر و موم
Z: این نشان می دهد که بلبرینگ از یک طرف دارای یک پوشش گرد و غبار است که می تواند از ورود گرد و غبار و سایر خاک ها به بلبرینگ جلوگیری کند.
ZZ: این بدان معنی است که بلبرینگ از هر دو طرف دارای خطوط گرد و غبار است.
RS: نشان می دهد که بلبرینگ از یک طرف نوار لاستیکی تماس دارد. اثر آب بندی مطلوب است ، که می تواند از نشت روغن روغن کاری و ورود به خاک خارجی جلوگیری کند ، اما گشتاور اصطکاک خاص را افزایش می دهد.
2RS: این بدان معنی است که بلبرینگ از هر دو طرف مهر و موم لاستیکی دارد.
کاربرد
ماشینکاری دقیق: ماشینکاری دقیق تقاضای زیادی را بر روی صحت ، استحکام و عملکرد پر سرعت یاتاقان ها قرار می دهد.
موتورهای پر سرعت: با توسعه فناوری حرکتی ، نیازهای سرعت چرخش و کارآیی موتورها به طور مداوم در حال افزایش است. خصوصیات پر سرعت و پایین از یاتاقان های توپ سرامیکی با نخ جامد ، آنها را به یک انتخاب عالی برای موتورهای پر سرعت تبدیل می کند. آنها می توانند قدرت موتور را کاهش داده و راندمان موتور را بهبود بخشند.
صنعت هوافضا: در صنعت هوافضا ، شرایط لازم برای وزن ، عملکرد و قابلیت اطمینان اجزای بسیار سختگیرانه است. ویژگی های جمع و جور و با استحکام بالا یاتاقان های توپ سرامیکی با ظرفیت بزرگ ، استفاده از آنها را در کاربردهای حساس مانند موتورهای جت و چرخ دنده های فرود هواپیما تسهیل می کند.
تجهیزات پزشکی: تجهیزات پزشکی ، مانند اسکنرهای توموگرافی کامپیوتری ، پیوست های دندانپزشکی و سایر تجهیزات ، تقاضای بیشتری را در مورد کیفیت ، پاکیزگی و قابلیت اطمینان یاتاقان ها قرار می دهد. خواص یاتاقان های توپ سرامیکی شیار عمیق ، مانند مقاومت در برابر خاک ، استحکام کششی کم و پاکیزگی زیاد ، می تواند نیازهای ویژه دستگاههای پزشکی را برآورده کند.
پردازش مواد غذایی: به دلیل ثبات شیمیایی و خاصیت غیر سمی و ایمن مواد سرامیکی ، یاطاقان توپ سرامیکی شیار عمیق برای صنایع غذایی مناسب است. آنها می توانند در هنگام حمل و نقل از زباله های غذایی جلوگیری کنند و از ایمنی و کیفیت مواد غذایی اطمینان حاصل کنند.
