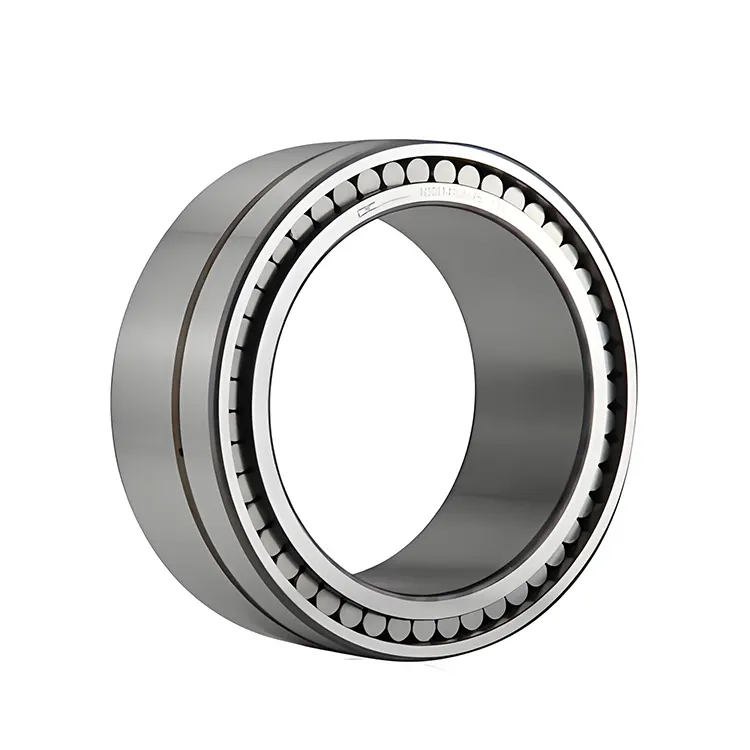

بلبرینگ غلتکی استوانه ای کامل مکمل

شرکت بلبرینگ Komel ، Ltd یک تولید کننده و تأمین کننده بلبرینگ غلتکی استوانه ای کامل در چین است. ما سالهاست که در بلبرینگ ثبت نام کرده ایم. محصولات ما مزیت قیمت خوبی دارند و ما یاتاقان های خود را به بسیاری از بازارها صادر کرده ایم. ما مشتاقانه منتظر هستیم تا شریک بلند مدت شما در چین باشیم.

ارسال استعلام

توضیحات محصول

یاتاقان های غلتکی استوانه ای مکمل کامل Komel با کیفیت بالا ساختار پشتیبانی ندارند اما از یاتاقان های استوانه ای بین حلقه های داخلی و بیرونی پر شده اند. این طرح تعداد غلطک های موجود در یاتاقان را افزایش می دهد ، بنابراین منطقه تماس بین بلبرینگ و جاده را افزایش می دهد. هیچ قاب پشتیبانی برای پر کردن فضا وجود ندارد ، چرخ ها به یکدیگر نزدیکتر می شوند و وزن شعاعی روی حامل کوچکتر است. این می تواند ظرفیت حمل وزن بیشتری را در یک فضای کوچکتر فراهم کند. این یاتاقان ها ویژگی های وزن بالا ، استحکام بالا ، ساختار جمع و جور و سرعت چرخش کم را دارند. صندلی های استوانه ای استوانه ای کامل شرکت ما به طور گسترده در ماشین آلات سنگین ، تجهیزات بلند کردن و حمل و نقل ، وسایل نقلیه صنعتی و ماشین آلات سنگین سریع حرکت می شود.

پارامتر (مشخصات)

شماره مدل	قطر داخلی	قطر بیرونی	عرض
NCF 2920	100	140	24
NCF 3020	100	150	37
NCF 3024	120	180	46
NCF 2926	130	180	30
NCF 3026	130	200	52
NCF 2928	140	190	30
NCF 3028	140	210	53
NCF 2930	150	210	36
NCF 3030	150	225	56
NCF 2932	160	220	36
NCF 3032	160	260	60
NCF 2934	170	230	36
NCF 3034	170	260	67
NCF 2936	180	250	42
NCF 3036	180	280	74
NCF 2938	190	260	42
NCF 3038	190	290	75
NCF 1840	200	250	24
NCF 2940	200	280	48
NCF 3040	200	310	82
NCF 1844	220	270	24
NCF 2944	220	300	48
NCF 3044	220	340	90
NCF 1848	240	300	28
NCF 2948	240	320	48
NCF 3048	240	360	92
NCF 1852	260	320	28
NCF 2952	260	360	60
NCF 3052	260	400	104
NCF 1856	280	350	33
NCF 2956	280	380	60
NCF 3056	280	420	106
NCF 1860	300	380	38
NCF 4860	300	380	80
NCF 2960	300	420	72
NCF 3060	300	460	118
NCF 1864	320	400	38
NCF 2964	320	440	72
NCF 3064	320	480	121
NCF 1868	320	440	38
NCF 2968	340	460	72
NCF 3068	340	520	133
NCF 1872	360	440	38
NCF 2972	360	480	72
NCF 3072	360	540	134
NCF 1876	380	480	46
NCF 2976	380	520	82
NCF 3076	380	560	135
NCF 1880	400	500	46
NCF 2980	400	540	82
NCF 3080	400	600	148
NCF 1888	440	540	46
NCF 2988	440	600	95
NCF 3088	440	650	157
NCF 1892	460	580	56
NCF 2992	460	620	95
NCF 3092	460	680	163
NCF 1896	480	600	72
NCF 2996	480	650	100
NCF 3096	480	700	165
NCF 18/500	500	620	56
NCF 28/500	500	620	72
NCF 29/500	500	670	100
NCF 30/500	500	720	167
NCF 18/530	530	650	56
NCF 28/530	530	650	72
NCF 29/530	530	710	106
NCF 30/530	530	780	185
NCF 18/560	560	680	56
NCF 28/560	560	680	72
NCF 29/560	560	750	112
NCF 30/560	560	820	195
NCF 18/600	600	730	60
NCF 29/600	600	800	118
NCF 18/630	630	780	69
NCF 29/630	630	850	128
NCF 18/670	670	820	69
NCF 28/670	670	820	88
NCF 29/670	670	900	136
NCF 29/710	610	950	140
NCF 18/750	750	920	78
NCF 28/750	750	920	100
NCF 29/750	750	1000	145
NCF 18/800	800	980	82
NCF 28/800	800	980	106
NCF 29/800	800	1060	150
NCF 29/850	850	1120	155
NCF 29/900	900	1180	165
NCF 29/950	950	1250	175
NCF 29/1000	1000	1320	185
NCF 18/1120	1120	1360	106
NCF 18/1400	1400	1700	132

پسوندها

مربوط به طراحی داخلی

· E: طراحی پیشرفته. این طرح معمولاً به معنای افزایش تعداد عناصر نورد ، بهینه سازی اندازه آنها یا بهبود در ساختار قفس است و از این طریق ظرفیت حمل بار بلبرینگ را افزایش می دهد. به عنوان مثال ، برخی از بلبرینگ های غلتکی استوانه ای تک ردیف از SKF با پسوند "E" یک هندسه داخلی بهینه و طراحی قفس را به خود اختصاص داده و در نتیجه بارهای دارای امتیاز بالاتر است.

· EM: طراحی پیشرفته با قفس برنجی ماشینکاری. در مقایسه با قفس های معمولی ، قفس برنجی ماشینکاری شده از مقاومت و مقاومت در برابر سایش بهتر برخوردار است و باعث می شود آن را برای شرایط کار بیشتر خواستار کند.

· MA: از یک قفس برنجی ماشینکاری شده توسط حلقه بیرونی استفاده می کند. این نوع قفس می تواند روغن کاری خوب و عملکرد اتلاف گرما را فراهم کند. در همین حال ، راهنمایی بیرونی - حلقه پایداری قفس را در طول چرخش سرعت بالا تضمین می کند.

مربوط به کلاس تحمل

· P0: کلاس تحمل طبیعی. این متداول ترین کلاس تحمل است که برای اکثر کاربردهای عمومی صنعتی مناسب است.

· P6: کلاس تحمل سخت تر از P0. در موقعیت هایی که سطح مشخصی از دقت چرخشی مانند محورهای خوراک ابزار دستگاه مورد نیاز است ، کاربرد دارد.

· P5: دقت بالاتر از P6. این ماده معمولاً در شفت های اصلی ابزار ماشین آلات با دقت بالا ، تجهیزات هوافضا و سایر زمینه ها با نیازهای با دقت بسیار بالا استفاده می شود.

مربوط به ترخیص

· C1: کوچکتر از ترخیص کالا از گمرک طبیعی. برای موقعیت هایی مناسب است که کنترل دقیق جابجایی های محوری و شعاعی مانند شفت های اصلی ابزارهای دقیق دستگاه مورد نیاز است.

· C2: ترخیص کالا از گمرک کوچکتر از ترخیص کالا از گمرک طبیعی اما بزرگتر از C1 است. از آن استفاده می شود که سطح مشخصی از کنترل ترخیص کالا از گمرک مورد نیاز باشد اما به همان اندازه سختگیرانه نیست.

· CN: ترخیص کالا از گمرک طبیعی. این کلاس متداول ترین کلاس ترخیص کالا از گمرک است که برای اکثر کاربردهای عمومی صنعتی مناسب است.

· C3: ترخیص کالا از گمرک بزرگتر از ترخیص کالا از گمرک است. این ماده اغلب در محیط های درجه حرارت بالا یا هنگامی که تداخل بین شافت و محفظه یاتاقان نسبتاً زیاد است ، برای جبران کاهش ترخیص کالا از گمرک ناشی از تغییرات دما یا تناسب استفاده می شود.

· C4: ترخیص کالا از گمرک بزرگتر از C3 است. این مناسب برای محیط های درجه حرارت بالاتر یا تداخل بزرگتر است.

· C5: بزرگترین ترخیص. این ماده به طور کلی در شرایط خاص کار با درجه حرارت بالا ، سرعت بالا یا تداخل های بزرگ مورد استفاده قرار می گیرد.

کاربرد

صنعت ماشین آلات:این ماده معمولاً در شفت های اصلی ابزارهای دستگاه استفاده می شود. این امر می تواند در طی فرآیند ماشینکاری ابزارهای ماشینکاری در برابر نیروهای برش شعاعی مقاومت کند و از دقت چرخشی و پایداری شافت اصلی اطمینان حاصل کند ، بنابراین باعث بهبود دقت ماشینکاری و کیفیت سطح می شود.

صنعت موتور:در موتورهای الکتریکی ، از یاطاقان غلتکی استوانه ای تک ردیف برای پشتیبانی از روتور استفاده می شود و دارای وزن روتور و نیروهای شعاعی تولید شده در طول کار برای اطمینان از عملکرد طبیعی موتور است.

تجهیزات متالورژی:به عنوان مثال ، بلبرینگ های رول و پشتیبان کارکنان آسیاب های نورد می توانند در طی فرآیند نورد ، بارهای شعاعی عظیمی را تحمل کنند و از عملکرد پایدار رول ها و دقت نورد اطمینان حاصل کنند.

ماشین آلات معدن: در تجهیزات مانند سنگ شکن و آسیاب توپ ، از یاتاقان های غلتکی تک ردیف برای پشتیبانی از اجزای سنگین استفاده می شود ، تحمل تأثیرات و بارهای ایجاد شده در هنگام خرد و سنگ زنی سنگ معدن.

تگ های داغ: بلبرینگ غلتکی استوانه ای کامل مکمل
