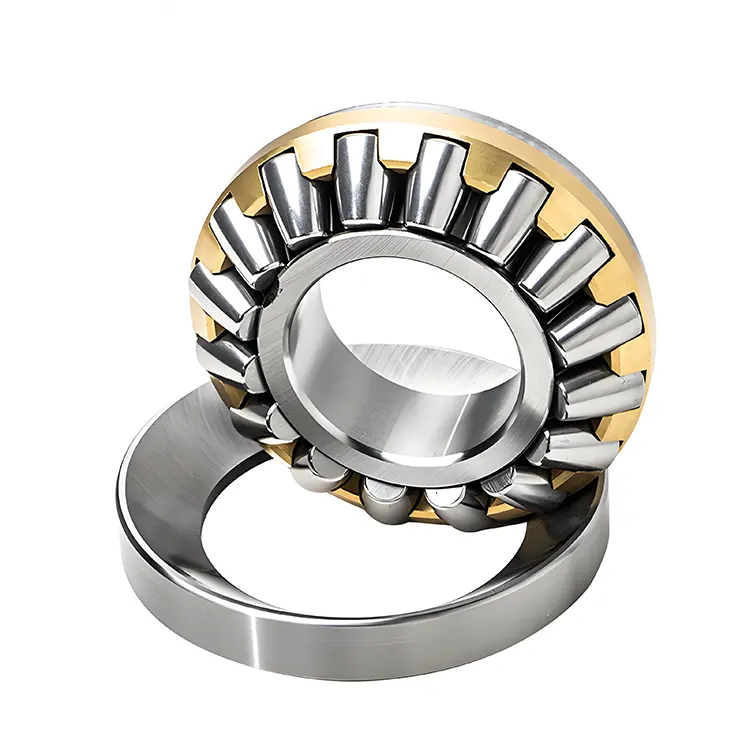

بلبرینگ غلتکی رانش کروی چین از یک محفظه بشکه ای شکل ، یک سطح داخلی با راه های مسابقه ، سطوح بیرونی و بوشینگ تشکیل شده است. بشکه ها غلطک های جامد هستند که به عنوان ابزار نورد استفاده می شوند. این طرح تناسب محکم تری بین حلقه های داخلی و بیرونی بلبرینگ در زیر بارهای محوری فراهم می کند و از این طریق به تماس بهتری بین بلبرینگ غلتکی رانش کروی و مسیر مسابقه و کاهش استرس می رسد. هر حلقه داخلی و بیرونی دارای یک راه دور است که قطعات چرخان را دریافت می کند.
Raceway داخلی دارای یک طرح تقسیم شده از یک واشر و دو سوراخ است. واشرهای شافت دارای یک جاده مشترک مشترک با چرخش هستند ، در حالی که از واشرهای رانش برای جلوگیری از حرکت چرخشی استفاده می شود. بلبرینگ غلتکی رانش کروی معمولاً مهمترین عنصر است و شکل آن با چرخش هماهنگ می شود و پشتیبانی و راهنمایی را ارائه می دهد.
از قفس برای توزیع صحیح چرخش ها و جهت حرکت آنها استفاده می شود و از عملکرد صاف چرخ دنده ها بدون هیچ گونه واکنش شدید استفاده می شود. طراحی قفس باید ویژگی های حرکت روتور را در جهت های محوری و شعاعی در نظر بگیرد تا از ثبات و قابلیت اطمینان در هنگام چرخش با سرعت بالا و بارگیری خود اطمینان حاصل شود.
این یاتاقان ها از ظرفیت بار بالایی ، خصوصیات خود محور خوب ، ضریب اصطکاک بالا و مقاومت در برابر بار برخوردار هستند. آنها به طور گسترده در صنایعی مانند متالورژی ، معدن ، نفت و گاز و باد و باد استفاده می شوند.
|
شماره مدل |
قطر داخلی |
قطر بیرونی |
عرض |
|
29412 |
60 |
130 |
42 |
|
29414 |
70 |
150 |
48 |
|
29415 |
75 |
160 |
51 |
|
29416 |
80 |
170 |
54 |
|
29317 |
85 |
150 |
39 |
|
29417 |
85 |
180 |
58 |
|
29318 |
90 |
155 |
39 |
|
29418 |
90 |
190 |
60 |
|
29320 |
100 |
170 |
42 |
|
29420 |
100 |
210 |
67 |
|
29322 |
110 |
190 |
48 |
|
29422 |
110 |
230 |
73 |
|
29324 |
120 |
210 |
54 |
|
29424 |
120 |
250 |
78 |
|
29326 |
130 |
225 |
58 |
|
29426 |
130 |
270 |
85 |
|
29328 |
140 |
240 |
60 |
|
29428 |
140 |
280 |
85 |
|
29230 |
150 |
215 |
39 |
|
29330 |
150 |
250 |
60 |
|
29430 |
150 |
300 |
90 |
|
29332 |
160 |
270 |
64 |
|
29432 |
160 |
320 |
95 |
|
29334 |
170 |
280 |
67 |
|
29434 |
170 |
340 |
103 |
|
29236 |
180 |
250 |
42 |
|
29336 |
180 |
300 |
73 |
|
29436 |
180 |
360 |
109 |
|
29338 |
190 |
320 |
78 |
|
29438 |
190 |
380 |
115 |
|
29240 |
200 |
280 |
48 |
|
29340 |
200 |
340 |
85 |
|
29440 |
200 |
400 |
122 |
|
29244 |
220 |
300 |
48 |
|
29344 |
220 |
360 |
85 |
|
29444 |
220 |
420 |
122 |
|
29248 |
240 |
340 |
60 |
|
29348 |
240 |
380 |
85 |
|
29448 |
240 |
440 |
122 |
|
29252 |
260 |
360 |
60 |
|
29352 |
260 |
420 |
95 |
|
29452 |
260 |
480 |
132 |
|
29256 |
280 |
380 |
60 |
|
29356 |
280 |
440 |
95 |
|
29456 |
280 |
520 |
145 |
|
29260 |
300 |
420 |
73 |
|
29360 |
300 |
480 |
109 |
|
29460 |
300 |
540 |
145 |
|
29264 |
320 |
440 |
73 |
|
29364 |
320 |
500 |
109 |
|
29464 |
320 |
580 |
155 |
|
29268 |
340 |
460 |
73 |
|
29368 |
340 |
540 |
122 |
|
29468 |
340 |
620 |
170 |
|
29272 |
360 |
500 |
85 |
|
29372 |
360 |
560 |
122 |
|
29472 |
360 |
640 |
170 |
|
29276 |
380 |
520 |
85 |
|
29376 |
380 |
600 |
132 |
|
29476 |
380 |
670 |
175 |
|
29280 |
400 |
540 |
85 |
|
29380 |
400 |
620 |
132 |
|
29480 |
400 |
710 |
185 |
|
29284 |
420 |
580 |
95 |
|
29384 |
420 |
650 |
140 |
|
29484 |
420 |
730 |
185 |
|
29288 |
440 |
600 |
95 |
|
29388 |
440 |
680 |
145 |
|
29488 |
440 |
780 |
206 |
|
29292 |
460 |
620 |
95 |
|
29392 |
460 |
710 |
150 |
|
29492 |
460 |
800 |
206 |
|
29296 |
480 |
650 |
103 |
|
29396 |
480 |
730 |
150 |
|
29496 |
480 |
850 |
224 |
|
292/500 |
500 |
670 |
103 |
|
293/500 |
500 |
750 |
150 |
|
294/500 |
500 |
870 |
224 |
|
292/530 |
530 |
710 |
109 |
|
293/530 |
530 |
800 |
160 |
|
294/530 |
530 |
920 |
236 |
|
292/560 |
560 |
750 |
115 |
|
294/560 |
560 |
980 |
250 |
|
292/600 |
600 |
800 |
122 |
|
293/600 |
600 |
900 |
180 |
|
294/600 |
600 |
1030 |
258 |
|
292/630 |
630 |
850 |
132 |
|
293/630 |
630 |
950 |
190 |
|
294/630 |
630 |
1090 |
280 |
|
292/670 |
670 |
900 |
140 |
|
294/670 |
670 |
1150 |
290 |
|
293/710 |
710 |
1060 |
212 |
|
294/710 |
710 |
1220 |
308 |
|
292/750 |
750 |
1000 |
150 |
|
293/750 |
750 |
1120 |
224 |
|
294/750 |
750 |
1280 |
315 |
|
292/800 |
800 |
1060 |
155 |
|
293/800 |
800 |
1180 |
230 |
|
294/800 |
800 |
1360 |
335 |
|
292/850 |
850 |
1120 |
160 |
|
294/850 |
850 |
1440 |
354 |
|
294/900 |
900 |
1520 |
372 |
مربوط به طراحی داخلی
· E: طراحی پیشرفته. این طرح معمولاً به معنای افزایش تعداد عناصر نورد ، بهینه سازی اندازه آنها یا بهبود در ساختار قفس است و از این طریق ظرفیت حمل بار بلبرینگ را افزایش می دهد. به عنوان مثال ، برخی از بلبرینگ های غلتکی استوانه ای تک ردیف از SKF با پسوند "E" یک هندسه داخلی بهینه و طراحی قفس را به خود اختصاص داده و در نتیجه بارهای دارای امتیاز بالاتر است.
· EM: طراحی پیشرفته با قفس برنجی ماشینکاری. در مقایسه با قفس های معمولی ، قفس برنجی ماشینکاری شده از مقاومت و مقاومت در برابر سایش بهتر برخوردار است و باعث می شود آن را برای شرایط کار بیشتر خواستار کند.
· MA: از یک قفس برنجی ماشینکاری شده توسط حلقه بیرونی استفاده می کند. این نوع قفس می تواند روغن کاری خوب و عملکرد اتلاف گرما را فراهم کند. در همین حال ، راهنمایی بیرونی - حلقه پایداری قفس را در طول چرخش سرعت بالا تضمین می کند.
مربوط به کلاس تحمل
· P0: کلاس تحمل طبیعی. این متداول ترین کلاس تحمل است که برای اکثر کاربردهای عمومی صنعتی مناسب است.
· P6: کلاس تحمل سخت تر از P0. در موقعیت هایی که سطح مشخصی از دقت چرخشی مانند محورهای خوراک ابزار دستگاه مورد نیاز است ، کاربرد دارد.
· P5: دقت بالاتر از P6. این ماده معمولاً در شفت های اصلی ابزار ماشین آلات با دقت بالا ، تجهیزات هوافضا و سایر زمینه ها با نیازهای با دقت بسیار بالا استفاده می شود.
مربوط به ترخیص
· C1: کوچکتر از ترخیص کالا از گمرک طبیعی. برای موقعیت هایی مناسب است که کنترل دقیق جابجایی های محوری و شعاعی مانند شفت های اصلی ابزارهای دقیق دستگاه مورد نیاز است.
· C2: ترخیص کالا از گمرک کوچکتر از ترخیص کالا از گمرک طبیعی اما بزرگتر از C1 است. از آن استفاده می شود که سطح مشخصی از کنترل ترخیص کالا از گمرک مورد نیاز باشد اما به همان اندازه سختگیرانه نیست.
· CN: ترخیص کالا از گمرک طبیعی. این کلاس متداول ترین کلاس ترخیص کالا از گمرک است که برای اکثر کاربردهای عمومی صنعتی مناسب است.
· C3: ترخیص کالا از گمرک بزرگتر از ترخیص کالا از گمرک است. این ماده اغلب در محیط های درجه حرارت بالا یا هنگامی که تداخل بین شافت و محفظه یاتاقان نسبتاً زیاد است ، برای جبران کاهش ترخیص کالا از گمرک ناشی از تغییرات دما یا تناسب استفاده می شود.
· C4: ترخیص کالا از گمرک بزرگتر از C3 است. این مناسب برای محیط های درجه حرارت بالاتر یا تداخل بزرگتر است.
· C5: بزرگترین ترخیص. این ماده به طور کلی در شرایط خاص کار با درجه حرارت بالا ، سرعت بالا یا تداخل های بزرگ مورد استفاده قرار می گیرد.
صنعت متالورژی:در تجهیزات متالورژی ، مانند رول های پشتیبان و رول های کار از آسیاب های نورد بزرگ و همچنین دستگاه های نوسان قالب از دستگاه های ریخته گری مداوم ، اغلب از یاطاقان غلتکی رانش کروی استفاده می شود. در حین بهره برداری از این تجهیزات ، نیروهای محوری و شعاعی بزرگ تولید می شوند. یاتاقان های غلتکی رانش کروی می توانند به طور مؤثر در برابر این بارها مقاومت کنند و عملکرد پایدار تجهیزات را تضمین کنند.
ماشین آلات معدن:به عنوان مثال ، در تجهیزات ماشین آلات معدن مانند سنگ شکن و کارخانه های توپ ، شفت های انتقال باید در حین کار بارهای بزرگ محوری و شعاعی داشته باشند. یاتاقان های غلتکی رانش کروی می توانند پشتیبانی قابل توجهی را برای شفت های انتقال این تجهیزات ، سازگار با شرایط مختلف کار و بهبود کارآیی کار و عمر خدمات تجهیزات ارائه دهند.
صنعت پتروشیمی:در برخی از تجهیزات بزرگ چرخشی در صنعت پتروشیمی ، مانند کمپرسورها و پمپ ها ، یاطاقان غلتکی رانش کروی نیز به طور گسترده ای مورد استفاده قرار می گیرد. در حین کار این تجهیزات ، به دلیل عواملی مانند فشار متوسط و وزن روتور ، نیروهای بزرگ محوری و شعاعی ایجاد می شوند. یاتاقان های غلتکی رانش کروی می توانند نیازهای این تجهیزات را برای ظرفیت تحمل و قابلیت اطمینان یاتاقان ها برآورده کنند.
تولید برق باد:یاتاقان های اصلی شافت مجموعه های ژنراتور توربین بادی معمولاً از یاتاقان های غلتکی رانش کروی استفاده می کنند. از آنجا که پروانه های توربین های بادی تحت تأثیر نیروهای مختلف مانند فشار محوری باد و گرانش در حین کار قرار می گیرند ، یاتاقان های غلتکی رانش کروی می توانند به طور موثری این بارها را تحمل کرده و با تمایل و تغییر شکل شافت اصلی در شرایط کار مختلف سازگار شوند و عملکرد پایدار توربین های بادی را تضمین کنند.
