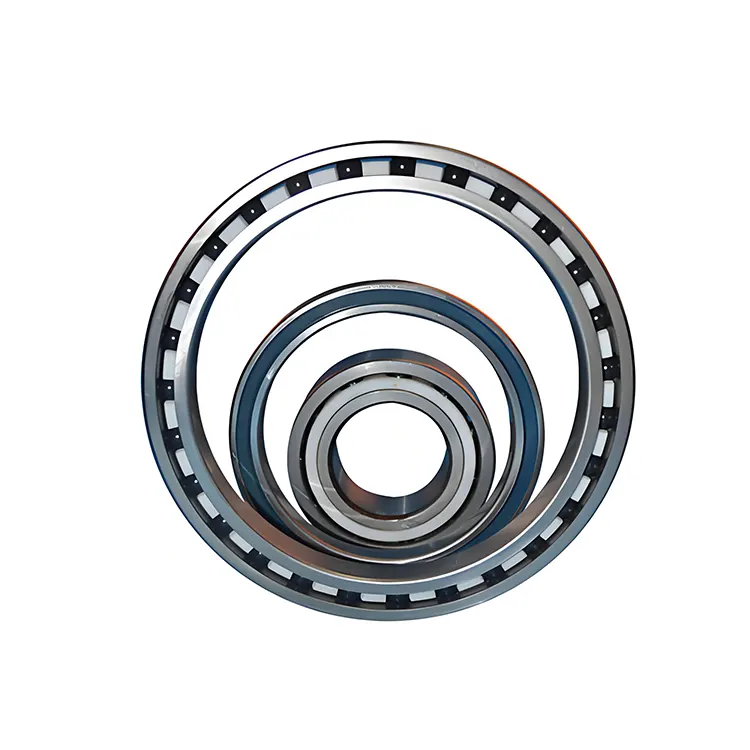

بلبرینگ های توپ زاویه ای سرامیکی KCOMEL KCOMEL از یک حلقه داخلی و بیرونی فولادی ، یک عنصر نورد ساخته شده از مواد خاک رس و یک پوشش پلاستیکی یا فلزی تشکیل شده است. دسته فولاد بادوام و به اندازه کافی قوی است که در برابر بارهای سنگین مقاومت می کند.
عناصر سرامیکی و فولادی در ترکیبی از عناصر سرامیکی و فولادی داخلی و نمای داخلی مدور و نمای بیرونی استفاده می شود. این نه تنها مهارت های افزایش وزن شما را بهبود می بخشد بلکه سرعت و مقاومت شما در برابر آسیب را افزایش می دهد.
قطعات نورد سرامیکی از استحکام بالا ، چگالی کم ، مقاومت در برابر خوردگی عالی ، مقاومت شیمیایی و مقاومت در برابر حرارت برخوردار هستند. در مقایسه با غلطک های فلزی معمولی ، غلطک های سرامیکی سبک تر هستند و طول عمر کوتاه تری دارند. در سرعت بالاتر ، تلفات گرما به دلیل نیروی گریز از مرکز می تواند به طور موثری کاهش یابد ، در نتیجه عملکرد موتور را بهبود می بخشد.
روکش ها به طور معمول شامل پلاستیک های صنعتی (به عنوان مثال ، پلی تترا فلورو اتیلن) و فلزات (به عنوان مثال ، فولاد ضد زنگ) است. این روکش های پلاستیکی صنعتی سبک هستند و ضریب اصطکاک کم دارند که می تواند میزان مواجهه را به میزان قابل توجهی کاهش دهد. از طرف دیگر لوله های فولادی طولانی ، قوی و بادوام هستند و آنها را برای کاربردهای پر سرعت ایده آل می کند.
زاویه های تماس 15 درجه ، 25 درجه ، 40 درجه و غیره هستند.
بلبرینگ های توپ هیبریدی زاویه ای سرامیکی ویژگی های زیر را دارند: عملکرد عالی با سرعت بالا ، بار ، سایش و مقاومت در برابر خوردگی. این برنامه دارای بسیاری از برنامه های کاربردی مانند هوافضا ، ماشین های دقیق ، ماشین های با سرعت بالا ، دستگاه های پزشکی و دستگاه های نیمه هادی است.
شماره مدل |
قطر داخلی |
قطر بیرونی |
عرض |
7900c |
10 |
22 |
6 |
7000 درجه |
10 |
26 |
8 |
7200 درجه |
10 |
30 |
9 |
7300 درجه |
10 |
35 |
11 |
7901c |
12 |
24 |
6 |
7001C |
12 |
28 |
8 |
7201C |
12 |
32 |
10 |
7301C |
12 |
37 |
12 |
7902c |
15 |
28 |
7 |
7002c |
15 |
32 |
9 |
7202c |
15 |
35 |
11 |
7302C |
15 |
42 |
13 |
7903C |
17 |
30 |
7 |
7003C |
17 |
35 |
10 |
7203C |
17 |
40 |
12 |
7303C |
17 |
47 |
14 |
7904c |
20 |
37 |
9 |
7004c |
20 |
42 |
12 |
7204c |
20 |
47 |
14 |
7304C |
20 |
52 |
15 |
7905C |
25 |
42 |
9 |
7005C |
25 |
47 |
12 |
7205C |
25 |
52 |
15 |
7305C |
25 |
62 |
17 |
7906C |
30 |
47 |
9 |
7006C |
30 |
55 |
13 |
7206c |
30 |
62 |
16 |
7306C |
30 |
72 |
19 |
7907c |
35 |
55 |
10 |
7007C |
35 |
62 |
14 |
7207C |
35 |
72 |
17 |
7307C |
35 |
80 |
21 |
7908C |
40 |
62 |
12 |
7008C |
40 |
68 |
15 |
7208c |
40 |
80 |
18 |
7308C |
40 |
90 |
23 |
7909c |
45 |
68 |
12 |
7009c |
45 |
75 |
16 |
7209c |
45 |
85 |
19 |
7309c |
45 |
100 |
25 |
7910c |
50 |
72 |
12 |
7010 درجه |
50 |
80 |
16 |
7210c |
50 |
90 |
20 |
7310c |
50 |
110 |
27 |
7911c |
55 |
80 |
13 |
7011c |
55 |
90 |
18 |
7211c |
55 |
100 |
21 |
7311c |
55 |
120 |
29 |
7912c |
60 |
85 |
13 |
7012C |
60 |
95 |
18 |
7212c |
60 |
110 |
22 |
7312c |
60 |
130 |
31 |
7913C |
65 |
90 |
13 |
7013C |
65 |
100 |
18 |
7213C |
65 |
120 |
23 |
7313c |
65 |
140 |
33 |
7914c |
70 |
100 |
16 |
7014c |
70 |
110 |
20 |
7214c |
70 |
125 |
24 |
7314c |
70 |
150 |
35 |
7915C |
75 |
105 |
16 |
7015 درجه |
75 |
115 |
20 |
7215C |
75 |
130 |
25 |
7916c |
80 |
110 |
16 |
7016C |
80 |
125 |
22 |
7216c |
80 |
140 |
26 |
7017 درجه |
85 |
130 |
22 |
7217c |
85 |
150 |
28 |
7918c |
90 |
125 |
18 |
7018C |
90 |
140 |
24 |
7919c |
95 |
130 |
18 |
7019 درجه |
95 |
145 |
24 |
7920c |
100 |
140 |
20 |
7020 درجه |
100 |
150 |
24 |
7921c |
105 |
145 |
20 |
7922c |
110 |
150 |
20 |
پسوند مواد
ح: این نشان دهنده توپ های سرامیکی است. به عنوان مثال ، 6205 - H نشان دهنده یک توپ شیار عمیق از مدل 6205 با توپ های سرامیکی به عنوان عناصر نورد است.
T: این ممکن است نشانگر قفس ساخته شده از مواد سرامیکی باشد. اگر این پسوند ترکیبی "HT" باشد ، به این معنی است که یاتاقان هم توپ سرامیکی و هم یک قفس سرامیکی دارد.
پسوند درجه تحمل
P4: این نشان می دهد که درجه تحمل یاتاقان مطابق با استاندارد ISO 4 - سطح است. متعلق به یک درجه با دقت بالا است و معمولاً در تجهیزات با الزامات دقیق و دقیق مانند دوک های ابزار دقیق ماشین استفاده می شود.
P5: درجه تحمل با استاندارد ISO 5 - سطح مطابقت دارد. دقت آن کمی پایین تر از P4 است ، و همچنین در برخی از تجهیزات صنعتی با نیازهای دقیق خاصی نیز مورد استفاده قرار می گیرد.
پسوند ترخیص
C3: این نشان می دهد که ترخیص شعاعی یاتاقان از ترخیص استاندارد بزرگتر است. این مناسب برای موقعیت هایی است که یاتاقان در حین کار گسترش حرارتی قابل توجهی ایجاد می کند و از تصرف بلبرینگ به دلیل انبساط حرارتی جلوگیری می کند.
C4: ترخیص کالا از گمرک بزرگتر از C3 است. این ماده اغلب در شرایط کار با درجه حرارت بالا ، سرعت بالا یا بار زیاد استفاده می شود.
CM: این نشان دهنده ترخیص کالا از گمرک برای موتورها است ، که یک محدوده ترخیص ویژه مناسب برای تجهیزات مانند موتورهای دارای نیازهای زیاد برای لرزش و سر و صدا است.
پسوند مهر و موم
Z: این نشان می دهد که یاتاقان از یک طرف دارای یک پوشش گرد و غبار است که می تواند از ورود گرد و غبار و ناخالصی های دیگر به یاتاقان جلوگیری کند.
ZZ: این بدان معنی است که بلبرینگ از هر دو طرف دارای روکش گرد و غبار است.
RS: این نشان می دهد که بلبرینگ از یک طرف مهر و موم لاستیکی نوع دارد. اثر آب بندی خوب است ، که می تواند از روغن کاری نشت روغن و نفوذ ناخالصی های خارجی جلوگیری کند ، اما گشتاور اصطکاک خاصی را افزایش می دهد.
2RS: این بدان معنی است که یاتاقان دارای مخاطب است - از هر دو طرف مهر و موم لاستیکی را نوع دارد.
هوافضا:در مؤلفه های مهم مانند موتورهای هواپیما ، سیستم های کنترل پرواز هواپیما و چرخ دنده های فرود ، الزامات مربوط به عملکرد و قابلیت اطمینان یاتاقان ها بسیار زیاد است. به لطف ویژگی های کم چگالی و با کارایی بالا ، بلبرینگ های سرامیکی تماس با زاویه ای ترکیبی می توانند این نیازهای دقیق را برآورده کنند ، از عملکرد پایدار تجهیزات اطمینان حاصل کنند و ایمنی و قابلیت اطمینان تجهیزات هوافضا را بهبود بخشند.
ابزارهای دقیق ماشین:ماشینکاری دقیق نیازهای دقیق را بر روی دقت ، استحکام و عملکرد پر سرعت اسپیندل های ابزار تحمیل می کند. این یاتاقان ها می توانند دقت ماشینکاری و کارآیی دستگاه های ماشین را بهبود بخشند ، لرزش و تغییر شکل حرارتی را کاهش داده و از کیفیت ماشینکاری اطمینان حاصل کنند. به عنوان مثال ، در چرخ های دقیق ، ماشین های خسته کننده و سایر تجهیزات ، یاطاقان سرامیکی تماس با زاویه ای ترکیبی می توانند حرکت چرخشی با دقت بالا را برای رفع نیازهای ماشینکاری دقیق فراهم کنند.
موتورهای پر سرعت:با توسعه فناوری حرکتی به سمت سرعت و راندمان بالا ، ویژگی های پر سرعت و پایین از یاتاقان های توپ سرامیکی تماس با زاویه ای ترکیبی آنها را به یک انتخاب ایده آل برای موتورهای پر سرعت تبدیل می کند. آنها به کاهش مصرف انرژی موتورها ، بهبود قابلیت اطمینان عملیاتی موتورها و گسترش عمر سرویس موتورها کمک می کنند. آنها به طور گسترده در محصولاتی مانند موتورهای سروو و موتورهای دوک نخ ریسی پر سرعت استفاده می شوند.
دستگاه های پزشکی: در وسایل پزشکی مانند اسکنرهای CT و تجهیزات MRI ، یاتاقان هایی با دقت بالا ، سر و صدای کم و آلودگی لازم نیست. خصوصیات کم ، تمیز بودن ، تمیز بودن و مقاومت در برابر خوردگی از بلبرینگ های سرامیکی تماس با زاویه ای ترکیبی می تواند نیازهای ویژه دستگاههای پزشکی را برآورده کند و از عملکرد طبیعی تجهیزات و ایمنی بیماران اطمینان حاصل کند.
تجهیزات تولید نیمه هادی:در طی فرآیند تولید تراشه نیمه هادی ، الزامات دقت و ثبات تجهیزات بسیار زیاد است. این یاتاقان ها می توانند حرکت چرخشی با دقت بالا را فراهم کنند. در عین حال ، ویژگی های مقاوم در برابر خوردگی و کمبود آنها می تواند نیازهای دقیق محیط تولید نیمه هادی را برآورده کند و از پیشرفت صاف روند تولید اطمینان حاصل کند. آنها به طور گسترده ای در تجهیزات مانند ماشین های لیتوگرافی و برش ویفر استفاده می شوند.
