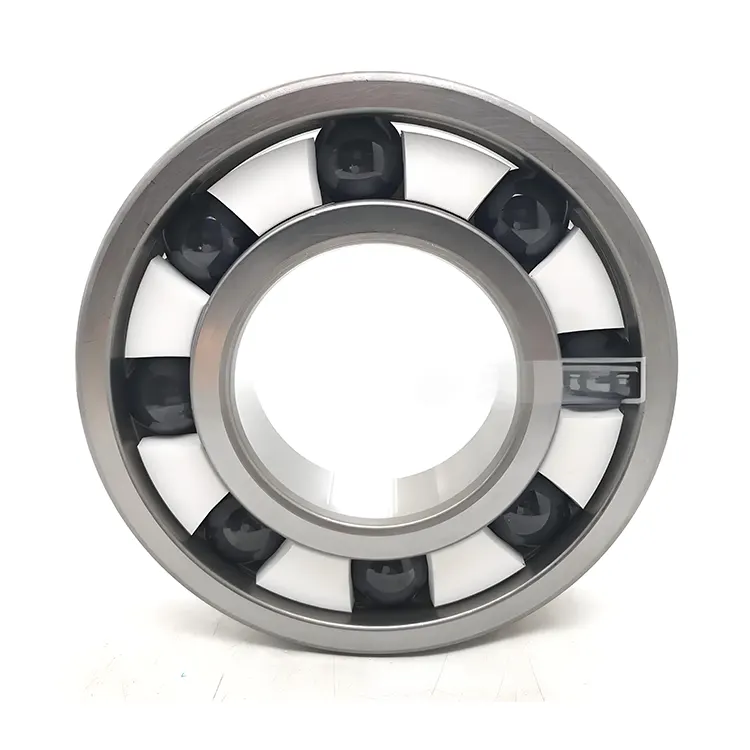

لوله های استیل ضدزنگ چین و اتصالات لوله عمیق فولادی از فولاد ضد زنگ ساخته شده است و دارای حلقه های داخلی و بیرونی ، شاخه های متقاطع و مقطع است. بلبرینگ های توپ سرامیکی شیار عمیق ترکیبی دارای قدرت و دوام هستند و از دوام برخوردار هستند. می تواند در برابر بارهای سنگین مقاومت کند.
ترکیبی از اجزای چینی و اجزای فولادی داخلی از مزایای چینی و فولاد استفاده می کند. این نه تنها ظرفیت تحمل بار را فراهم می کند ، بلکه انعطاف پذیری را نیز فراهم می کند. بهبود سرعت و عملکرد سایش.
مواد سرما از مواد زمین ساخته شده است. سایر مواد متداول شامل نیترید سیلیکون (SI3N4) و سیلیکون است. آنها ویژگی های زیر را دارند: با شدت زیاد و چگالی کم در مقایسه با چرخ های آلیاژی سنتی ، چرخ رس سنگین است و سایش و پارگی زیادی دارد. زمان حرکت کمتری دارد.
مواد بستر به طور معمول از پلاستیک های صنعتی (به عنوان مثال ، پلی تترا فلورو اتیلن) و فلزات (به عنوان مثال ، فولاد ضد زنگ) تشکیل شده اند. نیروهای نورد با یک پوشش پلاستیکی سبک و اصطکاک کم ، بیشتر کاهش می یابد. از طرف دیگر ، بلبرینگ توپ سرامیکی شیار عمیق ترکیبی بسیار قوی و بادوام است و آنها را برای تولید با سرعت بالا و با حجم بالا ایده آل می کند.
این دستگاه ها مجهز به عملکرد پر سرعت هستند. مهندسی مکانیک ماندگار با ماندگاری و صنعت خودرویی تجهیزات پزشکی نیمه هادی های پزشکی در بسیاری از برنامه ها از جمله تجهیزات تولیدی استفاده می شود.
|
شماره مدل |
قطر داخلی |
قطر بیرونی |
عرض |
|
684 درجه |
4 |
9 |
2.5 |
|
694c |
4 |
11 |
4 |
|
604 درجه |
4 |
12 |
4 |
|
624 درجه |
4 |
13 |
5 |
|
634c |
4 |
16 |
5 |
|
685C |
5 |
11 |
3 |
|
695C |
5 |
13 |
4 |
|
605 درجه |
5 |
14 |
5 |
|
625 درجه |
5 |
16 |
5 |
|
635C |
5 |
19 |
6 |
|
686c |
6 |
13 |
3.5 |
|
696C |
6 |
15 |
5 |
|
606C |
6 |
17 |
6 |
|
626c |
6 |
19 |
6 |
|
636C |
6 |
22 |
7 |
|
687C |
7 |
14 |
3.5 |
|
697C |
7 |
17 |
5 |
|
607 درجه |
7 |
19 |
6 |
|
627C |
7 |
22 |
7 |
|
637c |
7 |
26 |
9 |
|
688C |
8 |
16 |
4 |
|
698C |
8 |
19 |
6 |
|
608C |
8 |
22 |
7 |
|
628C |
8 |
24 |
8 |
|
638C |
8 |
28 |
9 |
|
689c |
9 |
17 |
4 |
|
699c |
9 |
20 |
6 |
|
609 درجه |
9 |
24 |
7 |
|
629 درجه |
9 |
26 |
8 |
|
639C |
9 |
30 |
10 |
|
6800c |
10 |
19 |
5 |
|
6900c |
10 |
22 |
6 |
|
6000 درجه |
10 |
26 |
8 |
|
6200 درجه |
10 |
30 |
9 |
|
6300c |
10 |
35 |
11 |
|
6801c |
12 |
21 |
5 |
|
6901c |
12 |
24 |
6 |
|
16001C |
12 |
28 |
7 |
|
6001C |
12 |
28 |
8 |
|
6201C |
12 |
32 |
10 |
|
6301C |
12 |
37 |
12 |
|
6802C |
15 |
24 |
5 |
|
6902C |
15 |
28 |
7 |
|
16002c |
15 |
32 |
8 |
|
6002C |
15 |
32 |
9 |
|
6202c |
15 |
35 |
11 |
|
6302C |
15 |
42 |
13 |
|
6803C |
17 |
26 |
5 |
|
6903C |
17 |
30 |
7 |
|
16003C |
17 |
35 |
8 |
|
6003C |
17 |
35 |
10 |
|
6203C |
17 |
40 |
12 |
|
6303C |
17 |
47 |
14 |
|
6403C |
17 |
62 |
17 |
|
6804c |
17 |
32 |
7 |
|
6904c |
20 |
37 |
9 |
|
16004c |
20 |
42 |
8 |
|
6004c |
20 |
42 |
12 |
|
6204c |
20 |
47 |
14 |
|
6304C |
20 |
52 |
15 |
|
6404c |
20 |
72 |
19 |
|
6805C |
25 |
37 |
7 |
|
6905C |
25 |
42 |
9 |
|
16005C |
25 |
47 |
8 |
|
6005C |
25 |
47 |
12 |
|
6205c |
25 |
52 |
15 |
|
6305C |
25 |
62 |
17 |
|
6405C |
25 |
80 |
21 |
|
6806C |
30 |
42 |
7 |
|
6906c |
30 |
47 |
9 |
|
16006C |
30 |
55 |
9 |
|
6006C |
30 |
55 |
13 |
|
6206c |
30 |
62 |
16 |
|
6306C |
30 |
72 |
19 |
|
6406C |
30 |
90 |
23 |
|
6807c |
35 |
47 |
7 |
|
6907c |
35 |
55 |
10 |
|
16007C |
35 |
62 |
9 |
|
6007C |
35 |
62 |
14 |
|
6207c |
35 |
72 |
17 |
|
6307c |
35 |
80 |
21 |
|
6407c |
35 |
100 |
25 |
|
6808C |
40 |
52 |
7 |
|
6908C |
40 |
62 |
12 |
|
16008C |
40 |
68 |
9 |
|
6008C |
40 |
68 |
15 |
|
6208c |
40 |
80 |
18 |
|
6308C |
40 |
90 |
23 |
|
6408C |
40 |
110 |
27 |
|
6809c |
45 |
58 |
7 |
|
6909c |
45 |
68 |
12 |
|
16009c |
45 |
75 |
10 |
|
6009c |
45 |
75 |
16 |
|
6209c |
45 |
85 |
19 |
|
6309c |
45 |
100 |
25 |
|
6409c |
45 |
120 |
29 |
|
6810c |
50 |
65 |
7 |
|
6910c |
50 |
72 |
12 |
|
16010c |
50 |
80 |
10 |
|
6010 درجه |
50 |
80 |
16 |
|
6210c |
50 |
90 |
20 |
|
6310c |
50 |
110 |
27 |
|
6410c |
50 |
130 |
31 |
|
6811c |
55 |
72 |
9 |
|
6911c |
55 |
80 |
13 |
|
16011c |
55 |
90 |
11 |
|
6011c |
55 |
90 |
18 |
|
6211c |
55 |
100 |
21 |
|
6311c |
55 |
120 |
29 |
|
6411c |
55 |
140 |
33 |
|
6812c |
60 |
78 |
10 |
|
6912c |
60 |
85 |
13 |
|
16012c |
60 |
95 |
11 |
|
6012 درجه |
60 |
95 |
18 |
|
6212c |
60 |
110 |
22 |
|
6312c |
60 |
130 |
31 |
|
6412c |
60 |
150 |
35 |
|
6813c |
65 |
85 |
10 |
|
6913c |
65 |
90 |
13 |
|
16013C |
65 |
100 |
11 |
|
6013 درجه |
65 |
100 |
18 |
|
6213c |
65 |
120 |
23 |
|
6313c |
65 |
140 |
33 |
|
6814c |
70 |
90 |
10 |
|
6914c |
70 |
100 |
16 |
|
16014c |
70 |
110 |
13 |
|
6014 درجه |
70 |
110 |
20 |
|
6214c |
70 |
125 |
24 |
|
6314c |
70 |
150 |
35 |
|
6815c |
75 |
95 |
10 |
|
6915c |
75 |
105 |
16 |
|
16015 درجه |
75 |
115 |
13 |
|
6015 درجه |
75 |
115 |
20 |
|
6215c |
75 |
130 |
25 |
|
6816c |
80 |
100 |
10 |
|
6916c |
80 |
110 |
16 |
|
16016C |
80 |
125 |
14 |
|
6016C |
80 |
125 |
22 |
|
6216c |
80 |
140 |
26 |
پسوند مواد
ح: این نشان دهنده توپ های سرامیکی است. به عنوان مثال ، 6205 - H نشان دهنده یک توپ شیار عمیق از مدل 6205 با توپ های سرامیکی به عنوان عناصر نورد است.
T: این ممکن است نشانگر قفس ساخته شده از مواد سرامیکی باشد. اگر این پسوند ترکیبی "HT" باشد ، به این معنی است که یاتاقان هم توپ سرامیکی و هم یک قفس سرامیکی دارد.
پسوند درجه تحمل
P4: این نشان می دهد که درجه تحمل یاتاقان مطابق با استاندارد ISO 4 - سطح است. متعلق به یک درجه با دقت بالا است و معمولاً در تجهیزات با نیازهای دقیق و دقیق مانند دوک های ابزار دقیق ماشین استفاده می شود.
P5: درجه تحمل با استاندارد ISO 5 - سطح مطابقت دارد. دقت آن کمی پایین تر از P4 است ، و همچنین در برخی از تجهیزات صنعتی با نیازهای دقیق خاصی نیز مورد استفاده قرار می گیرد.
پسوند ترخیص
C3: این نشان می دهد که ترخیص شعاعی یاتاقان از ترخیص استاندارد بزرگتر است. این مناسب برای موقعیت هایی است که یاتاقان در حین کار گسترش حرارتی قابل توجهی ایجاد می کند و از تصرف بلبرینگ به دلیل انبساط حرارتی جلوگیری می کند.
C4: ترخیص کالا از گمرک بزرگتر از C3 است. این ماده اغلب در شرایط کار با درجه حرارت بالا ، سرعت بالا یا بار زیاد استفاده می شود.
CM: این نشان دهنده ترخیص کالا از گمرک برای موتورها است ، که یک محدوده ترخیص ویژه مناسب برای تجهیزات مانند موتورهای دارای نیازهای زیاد برای لرزش و سر و صدا است.
Z: این نشان می دهد که یاتاقان از یک طرف دارای یک پوشش گرد و غبار است که می تواند از ورود گرد و غبار و ناخالصی های دیگر به یاتاقان جلوگیری کند.
ZZ: این بدان معنی است که بلبرینگ از هر دو طرف دارای روکش گرد و غبار است.
RS: این نشان می دهد که بلبرینگ از یک طرف مهر و موم لاستیکی نوع دارد. اثر آب بندی خوب است ، که می تواند از روغن کاری نشت روغن و نفوذ ناخالصی های خارجی جلوگیری کند ، اما گشتاور اصطکاک خاصی را افزایش می دهد.
2RS: این بدان معنی است که یاتاقان دارای مخاطب است - از هر دو طرف مهر و موم لاستیکی را نوع دارد.
صنعت ابزار ماشین آلات:در سیستم اسپیندل ابزارهای دقیق ماشین آلات ، یاتاقان های سرامیکی شیار عمیق ترکیبی می توانند دقت چرخشی و پایداری دوک نخ ریسی را بهبود بخشند ، لرزش و تغییر شکل حرارتی را کاهش دهند و از این طریق دقت ماشینکاری و کارآیی دستگاه را تقویت می کنند. آنها برای تجهیزات مانند چرخ های دقیق و مراکز ماشینکاری مناسب هستند.
صنعت موتور:در محصولات حرکتی مانند موتورهای پر سرعت و موتورهای سروو ، این یاتاقان ها می توانند با عملکرد پر سرعت موتورها سازگار شوند و در برابر بارهای محوری و شعاعی مقاومت کنند. در همین حال ، خصوصیات کم اصطکاک و عایق الکتریکی آنها به بهبود کارآیی و قابلیت اطمینان موتورها و کاهش مصرف انرژی کمک می کند.
هوافضا:در برخی از مؤلفه های موتورهای هواپیما و هواپیماها ، الزامات مربوط به عملکرد و قابلیت اطمینان یاتاقان ها بسیار زیاد است. عملکرد پر سرعت ، ظرفیت بار بالا و مقاومت در برابر خوردگی بلبرینگ های توپ سرامیکی شیار عمیق ترکیبی ، آنها را قادر می سازد تا نیازهای دقیق میدان هوافضا را برآورده کرده و از عملکرد عادی تجهیزات اطمینان حاصل کنند.
دستگاه های پزشکی:در برخی از وسایل پزشکی که نیاز به دقت بالا و عملکرد سر و صدای کم دارند ، مانند اسکنرهای CT و تجهیزات جراحی دندانپزشکی ، اصطکاک کم ، پاکیزگی زیاد و مقاومت در برابر خوردگی یاطاقان سرامیکی شیار عمیق ترکیبی می توانند نیازهای ویژه تجهیزات را برآورده کرده و از عملکرد عادی تجهیزات و ایمنی بیماران اطمینان حاصل کنند.
تجهیزات تولید نیمه هادی:در طی فرآیند تولید تراشه نیمه هادی ، الزامات دقت و ثبات تجهیزات بسیار زیاد است. خصوصیات با دقت بالا و آلودگی کم از یاتاقان های توپ سرامیکی شیار عمیق ترکیبی می تواند نیازهای دقیق تجهیزات تولید نیمه هادی را برآورده کرده و از پیشرفت صاف فرایند تولید اطمینان حاصل کند.
