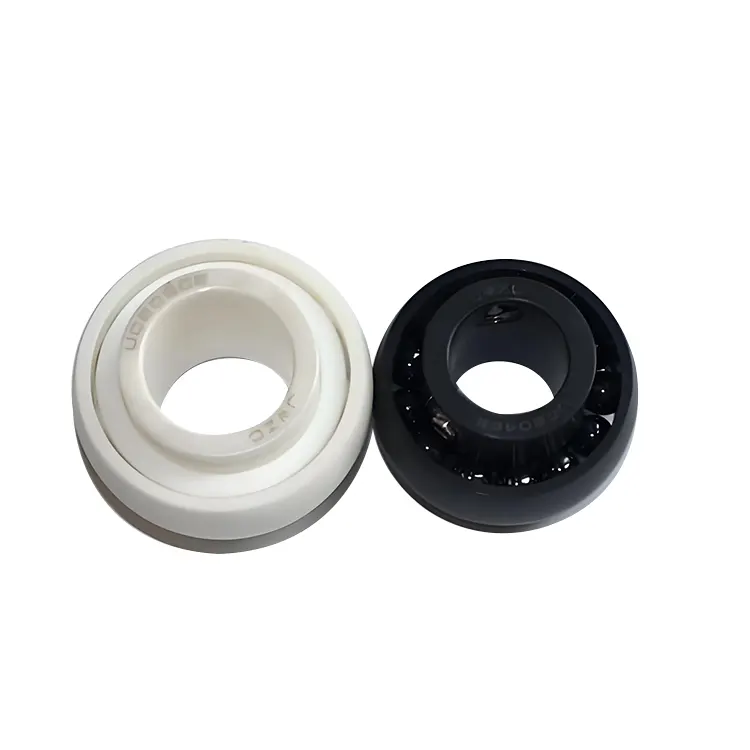

بلبرینگ سرامیکی ترکیبی

Komel نوعی از بلبرینگ های توپ هیبریدی سرامیکی توپ خارجی است که برای تولید دو سطح یاتاقان سرامیکی و فولادی استفاده می شود.

عناصر نورد: آنها معمولاً از مواد سرامیکی ساخته می شوند. مواد سرامیکی متداول شامل نیترید سیلیکون (SI₃N₄) ، کاربید سیلیکون (SIC) و غیره است. این عناصر نورد سرامیکی دارای ویژگی های قابل توجهی مانند سختی بالا ، چگالی کم ، مقاومت در برابر سایش قوی ، پایداری شیمیایی خوب و مقاومت در برابر دمای بالا هستند. در مقایسه با عناصر نورد سنتی فولاد ، عناصر نورد سرامیکی از نظر وزن سبک تر هستند و لحظه کمتری از بی تحرکی دارند. در حین عملکرد پر سرعت ، آنها می توانند به طور موثری نیروی گریز از مرکز و تولید گرمای اصطکاک را کاهش دهند و از این طریق ثبات عملیاتی و عمر خدمات یاتاقان ها را بهبود بخشند.

حلقه های داخلی و بیرونی به طور کلی از فولاد بلبرینگ ساخته شده اند. بلبرینگ فولاد از استحکام و سختی خوبی برخوردار است و می تواند در برابر بارهای نسبتاً زیادی مقاومت کند و یک ساختار پشتیبانی قابل اعتماد برای یاتاقان ها فراهم می کند. این ترکیبی از عناصر نورد سرامیکی و حلقه های داخلی و بیرونی فولادی بازی کامل به مزایای مربوط به مواد سرامیکی و مواد فلزی می دهد ، نه تنها از ظرفیت بالای بار بلبرینگ بلکه همچنین باعث بهبود عملکرد پر سرعت و مقاومت در برابر سایش می شود.

عملکرد قفس این است که به طور مساوی از عناصر نورد سرامیکی جدا شود و آنها را راهنمایی کند تا به درستی در جاده های مسابقه چرخانده شود. مواد قفس معمولاً شامل پلاستیک های مهندسی (مانند پلی تترا فلورو اتیلن) ​​و فلزات (مانند فولاد ضد زنگ) است. قفس پلاستیکی مهندسی از نظر وزن سبک است و ضریب اصطکاک کمی دارد که می تواند مقاومت در حال اجرا از یاتاقان ها را بیشتر کاهش دهد. از طرف دیگر قفس فلزی از استحکام و استحکام بالایی برخوردار است و برای شرایط کار با بارهای زیاد و سرعت زیاد مناسب است.

این یاتاقان ها دارای خصوصیاتی مانند عملکرد خوب خودی ، عملکرد عالی با سرعت بالا ، ظرفیت تحمل بار نسبتاً زیاد و مقاومت در برابر سایش و خوردگی هستند. آنها به طور گسترده در زمینه صنعتی ، میدان انرژی جدید ، میدان هوافضا ، میدان دستگاه پزشکی ، میدان مواد غذایی و آشامیدنی و زمینه تولید نیمه هادی مورد استفاده قرار می گیرند.

پارامتر (مشخصات)

پسوندها

پسوند مواد

ح: این نشان دهنده توپ های سرامیکی است. به عنوان مثال ، 6205 - H نشان دهنده یک توپ شیار عمیق از مدل 6205 با توپ های سرامیکی به عنوان عناصر نورد است.

T: این ممکن است نشانگر قفس ساخته شده از مواد سرامیکی باشد. اگر این پسوند ترکیبی "HT" باشد ، به این معنی است که یاتاقان هم توپ سرامیکی و هم یک قفس سرامیکی دارد.

پسوند درجه تحمل

P4: این نشان می دهد که درجه تحمل یاتاقان مطابق با استاندارد ISO 4 - سطح است. متعلق به یک درجه با دقت بالا است و معمولاً در تجهیزات با نیازهای دقیق و دقیق مانند دوک های ابزار دقیق ماشین استفاده می شود.

P5: درجه تحمل با استاندارد ISO 5 - سطح مطابقت دارد. دقت آن کمی پایین تر از P4 است ، و همچنین در برخی از تجهیزات صنعتی با نیازهای دقیق خاصی نیز مورد استفاده قرار می گیرد.

پسوند ترخیص

C3: این نشان می دهد که ترخیص شعاعی یاتاقان از ترخیص استاندارد بزرگتر است. این مناسب برای موقعیت هایی است که یاتاقان در حین کار گسترش حرارتی قابل توجهی ایجاد می کند و از تصرف بلبرینگ به دلیل انبساط حرارتی جلوگیری می کند.

C4: ترخیص کالا از گمرک بزرگتر از C3 است. این ماده اغلب در شرایط کار با درجه حرارت بالا ، سرعت بالا یا بار زیاد استفاده می شود.

CM: این نشان دهنده ترخیص کالا از گمرک برای موتورها است ، که یک محدوده ترخیص ویژه مناسب برای تجهیزات مانند موتورهای دارای نیازهای زیاد برای لرزش و سر و صدا است.

پسوند مهر و موم

Z: این نشان می دهد که یاتاقان از یک طرف دارای یک پوشش گرد و غبار است که می تواند از ورود گرد و غبار و ناخالصی های دیگر به یاتاقان جلوگیری کند.

ZZ: این بدان معنی است که بلبرینگ از هر دو طرف دارای روکش گرد و غبار است.

RS: این نشان می دهد که بلبرینگ از یک طرف مهر و موم لاستیکی نوع دارد. اثر آب بندی خوب است ، که می تواند از روغن کاری نشت روغن و نفوذ ناخالصی های خارجی جلوگیری کند ، اما گشتاور اصطکاک خاصی را افزایش می دهد.

2RS: این بدان معنی است که یاتاقان دارای مخاطب است - از هر دو طرف مهر و موم لاستیکی را نوع دارد.

کاربرد

زمینه صنعتی:در ماشین آلات صنعتی در مقیاس بزرگ مانند ماشین آلات معدن ، دستگاه های سنگین و ماشین آلات نساجی ، بلبرینگ های درج سرامیکی ترکیبی می توانند به واسطه عملکرد خود تراز کننده و خصوصیات مقاوم در برابر سایش و مقاومت در برابر خوردگی ، با محیط های کار سخت و تعیین کننده انحراف از تجهیزات ، تجهیزات را به دست آورند. به عنوان مثال ، در تجهیزات مانند سنگ شکن و آسیاب توپ در معادن ، یاتاقان ها باید در برابر بارهای عظیم و محیط های سخت کار مقاومت کنند و یاطاقان توپ درج سرامیکی ترکیبی می تواند به طور مؤثر با این چالش ها مقابله کند.

میدان انرژی جدید:در مجموعه های ژنراتور توربین بادی ، می توان از آنها در اجزای کلیدی مانند شافت اصلی و گیربکس استفاده کرد. در حین کار یک توربین بادی ، شافت در معرض بارها و ارتعاشات پیچیده قرار می گیرد. عملکرد خود تراز کننده و ظرفیت بار زیاد بار از بلبرینگ های درج سرامیکی ترکیبی می تواند با تغییر شکل شافت در شرایط مختلف کار توربین بادی ، بهبود قابلیت اطمینان و عمر خدمات تجهیزات و کاهش هزینه نگهداری سازگار شود.

میدان هوافضا: In some components of aircraft engines and airplanes, the requirements for the performance and reliability of bearings are extremely high. The characteristics of hybrid ceramic insert ball bearings, such as low density, high performance, self-aligning ability, and corrosion resistance, enable them to meet the stringent requirements of the aerospace field and ensure the normal operation of the equipment. For example, in the landing gear system of an aircraft, the bearings need to maintain good operating performance while withstanding huge impact forces, and hybrid ceramic insert ball bearings can well meet this requirement.

زمینه دستگاه پزشکی:در وسایل پزشکی مانند اسکنرهای CT و تجهیزات جراحی دندانپزشکی ، یاتاقان هایی با دقت بالا ، سر و صدای کم و آلودگی لازم نیست. خصوصیات کم ، تمیز بودن و مقاومت در برابر خوردگی کم ، یاتاقان های درج سرامیکی ترکیبی می تواند نیازهای ویژه وسایل پزشکی را برآورده کند و از عملکرد طبیعی تجهیزات و ایمنی بیماران اطمینان حاصل کند. به عنوان مثال ، در یک قطعه دست دندان ، عملکرد با دقت بالا و عملکرد کم صدای یاتاقان ها برای عملکرد دقیق جراحی بسیار مهم است.

زمینه های تولید مواد غذایی ، نوشیدنی و نیمه هادی:در صنعت پردازش مواد غذایی و آشامیدنی ، خواص غیر سمی و بی ضرر مواد سرامیکی می تواند از آلودگی محصول جلوگیری کند و از استانداردهای بهداشتی صنایع غذایی برآورده شود. در تجهیزات تولید نیمه هادی ، دقت بالا ، آلودگی کم و مقاومت در برابر خوردگی می تواند نیازهای دقیق فرآیند تولید را برای تجهیزات برآورده کند و از دقت و کیفیت تولید تراشه اطمینان حاصل کند. به عنوان مثال ، در طی فرآیند تولید تراشه های نیمه هادی ، الزامات پاکیزگی تجهیزات بسیار زیاد است ، و یاطاقان توپ درج سرامیکی ترکیبی می تواند به طور مؤثر از آلودگی جلوگیری کرده و از پیشرفت صاف تولید اطمینان حاصل کند.
