بلبرینگ توپ خودسازی

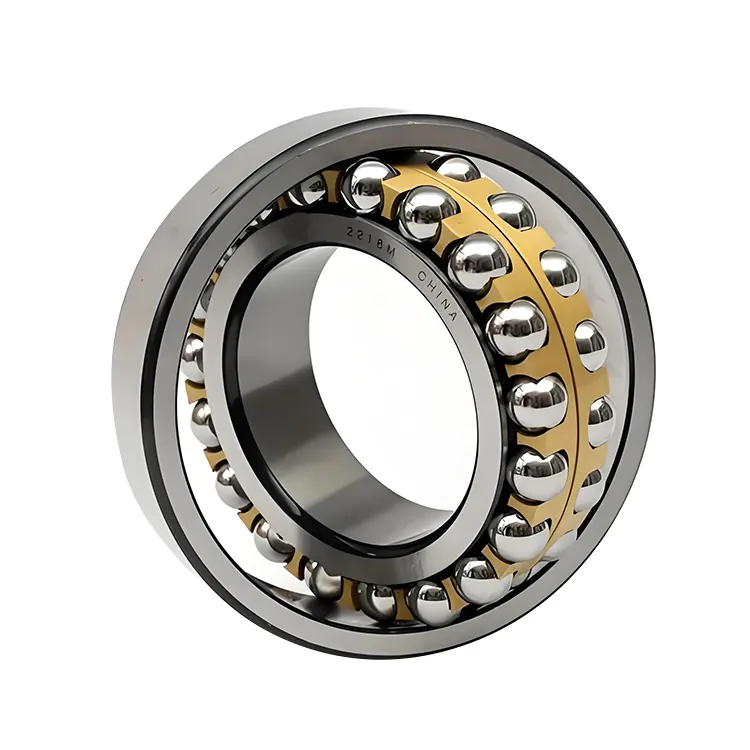

یاتاقان های توپ خود با هم ترانزیت شرکت Komel از توپ های فولادی ، یک حلقه داخلی ، یک حلقه بیرونی و قفس تشکیل شده است. حلقه داخلی دارای دو راه دور است و راه دور حلقه بیرونی از شکل کروی درونی برخوردار است و به این ترتیب عملکرد خودآموزی را تحمل می کند. راه های حلقه داخلی قوس شکل است و با توپ های فولادی مطابقت دارد. مسیر داخلی کروی داخلی حلقه بیرونی باعث می شود که بلبرینگ به طور خودکار انحراف محور را در یک محدوده خاص تنظیم کند ، و انحراف زاویه ای ناشی از خطاهای نصب ، انحراف شافت و سایر عوامل را جبران می کند.

انواع اصلی شامل نوع اصلی ، نوع مهر و موم شده و نوع با یک شیار SNAP است. سناریوهای اصلی کاربردی ماشین آلات کشاورزی ، ماشین آلات نساجی ، تجهیزات انتقال ، موتورهای برقی و غیره را پوشش می دهد.

پارامتر (مشخصات)

پسوندها

اسکی

دسته طراحی داخلی: "E" به معنای طراحی داخلی بهینه شده است که می تواند ظرفیت بار تحمل تحمل را بهبود بخشد. "E2" به معنای طراحی داخلی بهینه شده بیشتر است که معمولاً در برنامه های بار بالا استفاده می شود.

دسته ترخیص: "C2" به این معنی است که ترخیص شعاعی کمتر از گروه عادی است ، برای تجهیزات دقیق با نیازهای سخت تر و تناسب محکم مناسب است. "CN" به معنای ترخیص کالا از گمرک شعاعی گروه طبیعی ، مناسب برای بیشتر شرایط کار معمولی است. "C3" به این معنی است که ترخیص کالا از گمرک شعاعی بیشتر از گروه عادی است ، مناسب برای سناریوهایی که در آن یاتاقان به دلیل افزایش دما در حین کار ، تغییر بعدی بزرگی دارد.

دسته Hole Hole: "K" به معنای یک سوراخ مخروطی با ضرب و شتم 1:12 است که برای یاتاقان ها در مجلات مخروطی مناسب است. اغلب در مواردی که جداسازی مکرر مورد نیاز است یا نیازهای ویژه ای برای تناسب بین شافت و یاتاقان وجود دارد ، استفاده می شود. "K30" به معنای سوراخ خاردار با نوار 1:30 است. این نوار در برخی از تجهیزات خاص استفاده می شود و می تواند تناسب محکم تری داشته باشد.

نوع قفس: "M" نشانگر قفس برنجی ماشینکاری شده است که توسط عناصر نورد هدایت می شود. قفس های برنجی از استحکام و مقاومت در برابر سایش برخورد خوبی دارند و برای سرعت متوسط ​​و شرایط بار متوسط ​​مناسب هستند. "TN" نشانگر یک قفس پلی آمید نوع کارت از نوع تزریق است ، که دارای توپ محور ، وزن سبک ، در خودآزمایی خوب و سر و صدای کم است. این ماده اغلب برای یاتاقان های پر سرعت استفاده می شود. "TN9" یک قفس پلی آمید تقویت شده با فیبر شیشه ای از نوع تزریق است که توسط عناصر نورد کروی هدایت می شود. در مقایسه با "TN" ، از استحکام بالاتری برخوردار است و برای موارد پر سرعت و سنگین مناسب تر است.

نوع مهر و موم: "2RS1" به مهر و موم تماس نیتریل تقویت شده با صفحه فولادی نازک (NBR) در هر دو طرف یاتاقان اشاره دارد ، که می تواند به طور موثری از گرد و غبار و آب جلوگیری کرده و از نشت گریس جلوگیری کند. "2RZ" به این معنی است که بلبرینگ از هر دو طرف دارای مهر و موم لاستیکی (غیر تماس) است که می تواند تا حدی از گرد و غبار و آب جلوگیری کند. اثر آب بندی نسبت به "2RS1" کمی پایین است ، اما اصطکاک کوچکتر است و برای موارد پر سرعت مناسب است.

روغن کاری و ساختار خاص: "VE294" به این معنی است که شیارهای حلقوی و شش سوراخ روغن کاری روی حلقه داخلی وجود دارد که به توزیع یکسان روغن روان کننده ، بهبود اثر روغن کاری و افزایش عمر تحمل کمک می کند. "W64" به این معنی است که یاتاقان پر از روغن جامد است که برای مدت معینی به روغن کاری اضافی احتیاج ندارد و برای مواردی مناسب است که نگهداری آن دشوار است.

گودال

ترخیص: "C3" به این معنی است که ترخیص کالا از گمرک شعاعی بیشتر از ترخیص کالا از گمرک عادی است و سناریوی برنامه مشابه "C3" SKF است. "C4" از "C3" از ترخیص بیشتری برخوردار است و برای شرایط شدید کار با دمای بالا ، سرعت بالا یا تفاوت زیاد ضریب انبساط حرارتی بین شافت و مواد مسکن مناسب است.

سوراخ مخروطی: "K" همچنین به معنای یک سوراخ مخروطی با ضرب و شتم 1:12 است که نصب و جداسازی آن آسان است و می تواند با الزامات مختلف تطبیق گردن شافت سازگار شود.

قفس: "تلویزیون" یک قفس پلی آمید تقویت شده با فیبر شیشه ای (نایلون) را نشان می دهد ، که دارای خودآزمایی خوب و خصوصیات سبک وزن است و برای یاطاقان توپ با سرعت بالا مناسب است. "M" به معنای قفس برنجی جامد است که توسط عناصر نورد هدایت می شود و در سرعت متوسط ​​و زیاد و بارهای متوسط ​​به خوبی عمل می کند.

نوع آب بندی: ".2RS" به معنای آب بندی در هر دو انتها است که به طور کلی درپوش های آب بندی لاستیکی هستند ، که می تواند از ورود گرد و غبار و ناخالصی ها به فضای داخلی بلبرینگ جلوگیری کند و نقش ضد آب خاصی داشته باشد. ".2Z" به معنای با روکش گرد و غبار در هر دو انتها است که عمدتا برای پیشگیری از گرد و غبار استفاده می شود و اثر آب بندی کمی ضعیف تر از روکش های آب بندی لاستیکی است.

NSK

نوع ترخیص کالا از گمرک: "C2" ، "CN" ، "C3" معانی مشابهی با SKF دارند ، که به ترتیب کمتر از ترخیص گروهی عادی ، ترخیص از گروه عادی و بیشتر از ترخیص کالا از گمرک گروهی است. علاوه بر این ، "C1" وجود دارد ، به این معنی که ترخیص کالا از گمرک شعاعی کمتر از "C2" است ، که برای تجهیزات دقیق با نیازهای بسیار بالایی از ترخیص استفاده می شود.

نوع مهر و موم: "z" با یک پوشش گرد و غبار صفحه فولادی از یک طرف است. "ZZ" به معنای پوشش گرد و غبار صفحه فولادی در هر دو طرف است. "D" به معنی با مهر و موم لاستیکی تماس از یک طرف است. "DD" به معنی با مهر و موم لاستیکی تماس از هر دو طرف است. "V" به معنای یک مهر و موم لاستیکی غیر تماسی از یک طرف است. "VV" به معنی با یک مهر و موم لاستیکی غیر تماسی در هر دو طرف است.

نوع قفس: "M" نشانگر قفس برنجی است. "T" نشانگر قفس لوله پارچه ای فنولیک است که دارای عملکرد خودآزمایی خوب و عملکرد کاهش لرزش است. "TN" نشانگر قفس نایلون قالب تزریق است که سبک و خودآموزی است و اغلب در کاربردهای پر سرعت استفاده می شود.

نوع طراحی ویژه: "N" قطر بیرونی بیرونی با شیار نگهدارنده را نشان می دهد. "NR" قطر بیرونی بیرونی را با شیار نگهدارنده و حلقه نگهدارنده نشان می دهد ، که برای موقعیت محوری بلبرینگ در سوراخ مسکن استفاده می شود تا از حرکت محوری جلوگیری شود.

کاربرد

ماشین آلات کشاورزی: ​​مانند شفت های انتقال و شفت های پشتیبانی تراکتور ، برداشت و سایر تجهیزات. با توجه به محیط عملیاتی پیچیده کشاورزی ، تجهیزات ممکن است در حین کار در معرض لرزش و ضربه بیشتر قرار بگیرند و شافت نیز مستعد تغییر شکل است. عملکرد خود تراز کننده یاتاقان توپ خود تراز کننده می تواند با این شرایط کار سازگار باشد و عملکرد عادی تجهیزات را تضمین کند.

ماشین آلات نساجی: در دوک نخ ریسی ، غلطک و سایر قسمت های ماشین آلات نساجی استفاده می شود. ماشین آلات نساجی نیازهای بالایی برای دقت چرخش و پایداری یاتاقان دارد. بلبرینگ های توپ خودسازی می توانند خطاهای نصب و تغییر شکل شافت را تا حدی جبران کنند ، از عملکرد صاف ماشین آلات نساجی اطمینان حاصل کنند و کیفیت محصول را بهبود بخشند.

تجهیزات انتقال: مانند نوار نقاله های کمربند ، نقاله های زنجیره ای و غیره. شفت های این تجهیزات ممکن است در حین کار به دلیل تنش ناهموار کمربند نقاله یا خطاهای نصب تجهیزات از بین بروند. یاتاقان های توپ خود تراز شده می توانند به طور موثری این انحرافات را جبران کنند و از عملکرد طبیعی تجهیزات انتقال دهنده اطمینان حاصل کنند.

موتور: در برخی از موتورهای کوچک ، از یاطاقان توپ خود تراز شده برای پشتیبانی از شافت روتور موتور استفاده می شود. از آنجا که موتور ممکن است تحت تأثیر لرزش و نیروی الکترومغناطیسی در حین کار باشد ، عملکرد خود تراز کننده یاتاقان توپ خود تراز کننده می تواند پایداری و قابلیت اطمینان موتور را بهبود بخشد.
