بلبرینگ توپ رانش تک جهت

شرکت بلبرینگ Komel ، Ltd یک تولید کننده و تأمین کننده تحمل توپ توپ تک جهت در چین است. ما سالهاست که در بلبرینگ ثبت نام کرده ایم. محصولات ما مزیت قیمت خوبی دارند و ما یاتاقان های خود را به بسیاری از بازارها صادر کرده ایم. ما مشتاقانه منتظر هستیم تا شریک بلند مدت شما در چین باشیم.

ارسال استعلام

توضیحات محصول

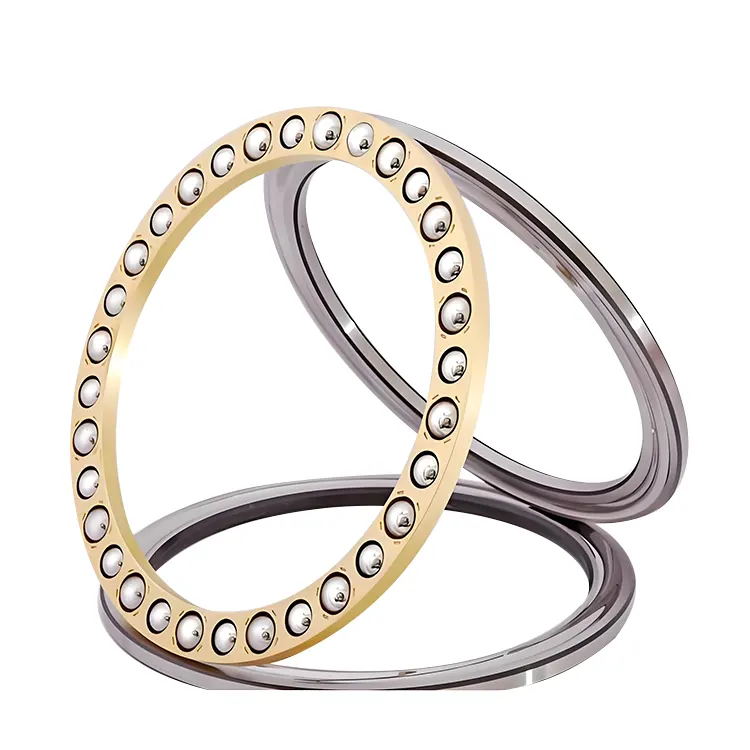

بلبرینگ های توپ تک جهت شرکت Komel از سه قسمت تشکیل شده است: واشر مسکن ، واشر شافت و مونتاژ توپ و قفس. بخشی که با شافت همکاری می کند ، واشر شافت نامیده می شود و بخشی که با مسکن همکاری می کند ، واشر مسکن نامیده می شود. توپ ها بین واشر شافت و واشر مسکن می چرخند. از بلبرینگ توپ رانش تک جهت برای حفظ موقعیت توپ استفاده می شود تا از برخورد آنها با آنها و مالش در مقابل یکدیگر جلوگیری شود. این یاتاقان ها می توانند یک بار محوری تک جهته داشته باشند و فقط می توانند جابجایی محوری شافت و محفظه را از یک جهت محدود کنند. آنها طیف گسترده ای از زمینه های کاربردی دارند و عمدتاً در قلاب های جرثقیل ، پمپ های آب عمودی ، سانتریفیوژهای عمودی ، جک ها و کاهش دهنده های کم سرعت استفاده می شوند.

پارامتر (مشخصات)

شماره مدل	قطر داخلی	قطر بیرونی	عرض
BA 3	3	8	3.5
BA 4	4	10	4
BA 5	5	12	4
BA 6	6	14	5
BA 7	7	17	6
BA 8	8	19	7
BA 9	9	20	7
51100	10	24	9
51200	10	26	11
51101	12	26	9
51201	12	28	11
51102	15	28	9
51202	15	32	12
51103	17	30	9
51203	17	35	12
51104	20	35	10
51204	20	40	14
51105	25	42	11
51205	25	47	15
51305	25	52	18
51405	25	60	24
51106	30	47	11
51206	30	52	16
51306	30	60	21
51406	30	70	28
51107	35	52	12
51207	35	62	18
51307	35	68	24
51407	35	80	32
51108	40	60	13
51208	40	68	19
51308	40	78	26
51408	40	90	36
51109	45	65	14
51209	45	73	20
51309	45	85	28
51409	45	100	39
51110	50	70	14
51210	50	78	22
51310	50	95	31
51410	50	110	43
51111	55	78	16
51211	55	90	25
51311	55	105	35
51411	55	120	48
51112	60	85	17
51212	60	95	26
51312	60	110	35
51412 متر	60	130	51
51113	65	90	18
51213	65	100	27
51313	65	115	36
51413 متر	65	140	56
51114	70	95	18
51214	70	105	27
51314	70	125	40
51414 متر	70	150	60
51115	75	100	19
51215	75	110	27
51315	75	135	44
51415 متر	75	160	65
51116	80	105	19
51216	80	115	28
51316	80	140	44
51416 متر	80	170	68
51117	85	110	19
51217	85	125	31
51317	85	150	49
51417 متر	85	180	72
51118	90	120	22
51218	90	135	35
51318	90	155	50
51418 متر	90	190	77
51120	100	135	25
51220	100	150	38
51320	100	170	55
51420 متر	100	210	85
51122	110	145	25
51222	110	160	38
51322 متر	110	190	63
51422 متر	110	230	95
51124	120	155	25
51224	120	170	39
51324 متر	120	210	70
51424 متر	120	250	102
51126	130	170	30
51226	130	190	45
51326 متر	130	225	75
51426 متر	130	270	110
51128	140	180	31
51228	140	200	46
51328 متر	140	240	80
51428 متر	140	280	112
51130 متر	150	190	31
51230 متر	150	215	50
51330 متر	150	250	80
51430 متر	150	300	120
51132 متر	160	200	31
51232 متر	160	225	51
51332 متر	160	270	87
51134 متر	170	215	37
51234 متر	170	240	55
51334 متر	170	280	87
51136 متر	180	225	34
51236 متر	180	250	56
51336 متر	180	300	95
51138 متر	190	240	37
51238 متر	190	270	62
51338 متر	190	320	105
51140 متر	200	250	37
51240 متر	200	280	62
51340 متر	200	340	110
51144 متر	220	270	37
51244 متر	220	300	63
51148 متر	240	300	45
51248 متر	240	340	78
51152 متر	260	320	45
51252 متر	260	360	79
51156 متر	280	350	53
51256 متر	280	380	80
51160 متر	300	380	62
51260 متر	300	420	95
51164 متر	320	400	63
51264 f	320	440	95
51168 متر	340	420	64
51268 f	340	460	94
51172 F	360	440	65
51272 f	360	500	110
51176 f	380	460	65
51276 f	380	520	112
51180 f	400	480	65
51184 f	420	500	65
51188 f	440	540	80
51192 f	460	560	80
51196 f	480	580	80
511/500 f	500	600	80
511/530 f	530	640	85
511/560 f	560	670	85
511/600 f	600	710	85
511/630 f	630	750	95
511/670 f	670	800	105
53201+U 201	12	28	13
53202+U 202	15	32	15
53203+U 203	17	35	15
53204+U 204	20	40	17
53205+U 205	25	47	19
53206+U 206	30	52	20
53306+U 306	30	60	25
53207+U 207	35	62	22
53307+U 307	35	68	28
53208+U 208	40	68	23
53308+U 308	40	78	31
53408+U 408	40	90	42
53209+U 209	45	73	24
53309+U 309	45	85	33
53210+U 210	50	78	26
53310+U 310	50	95	37
53410+U 410	50	110	50
53211+U 211	55	90	30
53311+U 311	55	105	42
53411+U 411	55	120	55
53212+U 212	60	95	31
53312+U 312	60	110	42
53412 متر+U 412	60	130	58
53213+U 213	65	100	32
53313+U 313	65	115	43
53214+U 214	70	105	32
53314+U 314	70	125	48
53414 متر+U 414	70	150	69
53215+U 215	75	110	32
53315+U 315	75	135	52
53415 متر+U 415	75	160	75
53216+ U 216	80	115	33
53316+U 316	80	140	52
53217+ U217	85	125	37
53317+U 317	85	150	58
53218+U 218	90	135	42
53318+U 318	90	155	59
53418 متر+U 418	90	190	88
53220+U 220	100	150	45
53320+U 320	100	170	64
53420 متر+U 420	100	210	98
53222+U 222	110	160	45
53322 متر+U 322	110	190	72
53224+U 224	120	170	46
53324 M+ U324	120	210	80
53226+U 226	130	190	53
53228+U 228	140	200	55

پسوندها

1. کلاسهای دقت

P0: تحمل معمولی ، که رایج ترین درجه تحمل برای یاطاقان توپ رانش است. برای سناریوهای کاربردهای عمومی صنعتی مناسب است و در بیشتر تجهیزات مکانیکی معمولی برای برآورده کردن نیازهای اساسی دقت استفاده می شود.

P6: یک سطح بالاتر از P0 ، که معمولاً برای تجهیزات با الزامات خاص برای دقت چرخش استفاده می شود ، مانند سیستم خوراک وسایل ماشین و غیره ، که می تواند عملکرد تجهیزات را پایدار تر کرده و لرزش و سر و صدا را کاهش دهد.

P5: دقت از P6 بالاتر است و اغلب در تجهیزات مکانیکی با دقت بالا مانند دوک ابزارهای ماشین آلات دقیق ، ابزارهای اندازه گیری و غیره مورد استفاده قرار می گیرد که می تواند عملکرد با دقت بالا تجهیزات را تضمین کند.

2. کلاسهای پاکسازی

C1: نشان می دهد که ترخیص کالا از گمرک شعاعی یاتاقان از گروه معمولی کوچکتر است ، که برای مواردی مناسب است که دارای نیازهای دقیق در ترخیص و تناسب نزدیک است ، مانند برخی از سیستم های با دقت بالا.

C2: ترخیص کالا از گمرک کوچکتر از گروه معمولی است ، اما از گروه C1 بزرگتر است و در برخی از سناریوهای کاربردی با محدودیت های خاصی در ترخیص کالا از گمرک استفاده می شود ، اما به اندازه C1 سختگیرانه نیست.

C3: ترخیص کالا از گمرک بزرگتر از گروه معمولی است. اغلب در شرایطی استفاده می شود که بلبرینگ به دلیل افزایش دما در حین کار ، در اندازه بسیار تغییر می کند. این امر می تواند به دلیل انبساط حرارتی از تحمل تحمل جلوگیری شود.

3. مواد قفس

M: نشان می دهد که ماده قفس برنج است. قفس های برنجی از مقاومت و مقاومت در برابر سایش خوبی برخوردار هستند و برای شرایط کار با سرعت زیاد و بارهای متوسط مناسب هستند.

F: قفس های جامد فولادی را نشان می دهد ، عنصر نورد هدایت می شود

TN: معمولاً قفس های نایلونی را نشان می دهد. قفس های نایلونی از نظر وزن سبک ، در خودآزمایی خوب و سر و صدای کم است. آنها برای یاتاقان های توپ با سرعت بالا مناسب هستند.

کاربرد

قلاب جرثقیل: هنگامی که جرثقیل اشیاء سنگین را بلند می کند ، قلاب در معرض نیروی کششی محوری بزرگ قرار می گیرد. بلبرینگ توپ رانش می تواند موقعیت محوری و انعطاف پذیری چرخش قلاب را تضمین کند.

پمپ آب عمودی: شافت پمپ آب عمودی عمدتاً در حین کار در معرض نیروی محوری قرار می گیرد. بلبرینگ توپ رانش می تواند از وزن شافت پشتیبانی کند و در برابر محور محوری ایجاد شده توسط پروانه مقاومت کند.

سانتریفیوژ عمودی: از آن برای جدا کردن ذرات جامد در مایعات یا مایعات از تراکم های مختلف استفاده می شود. شافت آن هنگام چرخش با سرعت زیاد در معرض بار محوری بزرگی قرار می گیرد. بلبرینگ توپ رانش می تواند عملکرد پایدار شافت را تضمین کند.

جک: هنگام بلند کردن اشیاء سنگین ، جک باید در برابر فشار محوری عظیم مقاومت کند. بلبرینگ توپ رانش می تواند عملکرد بلند کردن جک را با ثبات تر کند و می تواند در برابر بار محوری مقاومت کند.

کاهش دهنده سرعت کم: در برخی از دستگاه های انتقال سرعت کم که نیاز به کاهش سرعت و افزایش گشتاور دارند ، تحمل توپ رانش می تواند در برابر نیروی محوری مقاومت کند و از صافی انتقال اطمینان حاصل کند.
