بلبرینگ توپ رانش دو جهت

شرکت بلبرینگ Komel ، Ltd یک تولید کننده و تأمین کننده تحمل توپ دو طرفه در چین است. ما سالهاست که در بلبرینگ ثبت نام کرده ایم. محصولات ما مزیت قیمت خوبی دارند و ما یاتاقان های خود را به بسیاری از بازارها صادر کرده ایم. ما مشتاقانه منتظر هستیم تا شریک بلند مدت شما در چین باشیم.

ارسال استعلام

توضیحات محصول

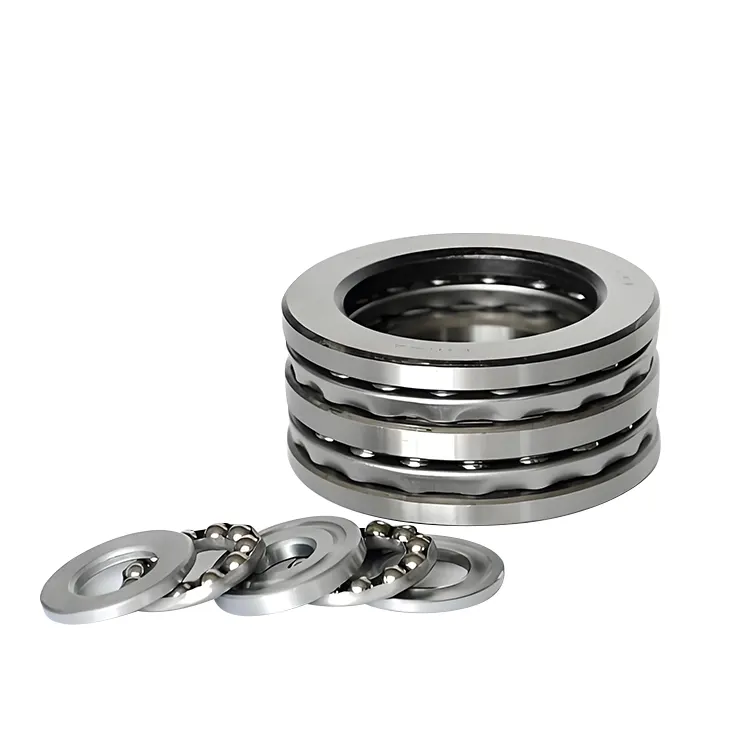

یاتاقان های پشتیبانی فشار دو طرفه Komel شامل دو واشر شافت ، دو واشر صندلی و دو مجموعه مجامع توپ و قاب است. واشرهای شفت دارای شفت هستند ، واشرهای خانه دارای آشپزخانه هستند. دو ردیف توپ بین دو نخ بارگیری و بارگذاری. این تجهیزات برای حفظ تعادل بین توپ ، اطمینان از توزیع حتی توپ و جلوگیری از لغزش و سقوط استفاده می شود.

یک طرح بلبرینگ توپ راننده دو جهت به مقاومت در برابر نیروهای محوری در هر جهت کمک می کند. این امر با ترکیب دو آهنگ جانبی به سمت جلو و عقب حاصل می شود. این روش می تواند به طور موثری بارهای محوری را به طور همزمان در جهات مختلف اعمال کند و می تواند از صحت موقعیت محوری پرتو اطمینان حاصل کند.

پارامتر (مشخصات)

شماره مدل	قطر داخلی	قطر بیرونی	عرض
52202	10	32	22
52204	15	40	26
52205	20	47	28
52305	20	52	34
52406	20	70	52
52206	25	52	29
52306	25	60	38
52407	25	80	59
52207	30	62	34
52208	30	68	36
52307	30	68	44
52308	30	78	49
52408	30	90	65
52209	35	73	37
52309	35	85	52
52409	35	100	72
52210	40	78	39
52310	40	95	58
52211	45	90	45
52311	45	105	64
52411	45	120	87
52212	50	95	46
52312	50	110	64
52412 متر	50	130	93
52213	55	100	47
52214	55	105	47
52313	55	115	65
52314	55	125	72
52414 متر	55	150	107
52215	60	110	47
52315	60	135	79
52216	65	115	48
52316	65	140	79
52217	70	125	55
52218	75	135	62
52220	85	150	67
52320	85	170	94
52222	95	160	67
52224	100	170	68
52226	110	190	80
52228	120	200	81
52230 متر	130	215	89
52232 متر	140	225	90
52234 متر	150	240	97
52236 متر	150	250	98
54306+U 306	25	60	46
54207+U 207	30	62	42
54208+U 208	30	68	44
54307+U 307	30	68	52
54308+U 308	30	78	59
54209+U 209	35	73	45
54309+U 309	35	65	62
54409+U 409	35	100	86
54310+U 310	40	95	70
54410+U 410	40	110	92
54211+U 211	45	90	55
54312+U 312	50	110	78
54316+U 316	65	140	95
54416 متر+U 416	65	170	140
54317+U 317	70	150	105
54420 متر+U 420	80	210	176

پسوندها

1. کلاسهای دقت

P0: تحمل معمولی ، که رایج ترین درجه تحمل برای یاطاقان توپ رانش است. برای سناریوهای کاربردهای عمومی صنعتی مناسب است و در بیشتر تجهیزات مکانیکی معمولی برای برآورده کردن نیازهای اساسی دقت استفاده می شود.

P6: یک سطح بالاتر از P0 ، که معمولاً برای تجهیزات با الزامات خاص برای دقت چرخش استفاده می شود ، مانند سیستم خوراک وسایل ماشین و غیره ، که می تواند عملکرد تجهیزات را پایدار تر کرده و لرزش و سر و صدا را کاهش دهد.

P5: دقت از P6 بالاتر است و اغلب در تجهیزات مکانیکی با دقت بالا مانند دوک ابزارهای ماشین آلات دقیق ، ابزارهای اندازه گیری و غیره مورد استفاده قرار می گیرد که می تواند عملکرد با دقت بالا تجهیزات را تضمین کند.

2. کلاسهای پاکسازی

C1: نشان می دهد که ترخیص کالا از گمرک شعاعی یاتاقان از گروه معمولی کوچکتر است ، که برای مواردی مناسب است که دارای نیازهای دقیق در ترخیص و تناسب نزدیک است ، مانند برخی از سیستم های با دقت بالا.

C2: ترخیص کالا از گمرک کوچکتر از گروه معمولی است ، اما از گروه C1 بزرگتر است و در برخی از سناریوهای کاربردی با محدودیت های خاصی در ترخیص کالا از گمرک استفاده می شود ، اما به اندازه C1 سختگیرانه نیست.

C3: ترخیص کالا از گمرک بزرگتر از گروه معمولی است. اغلب در شرایطی استفاده می شود که بلبرینگ به دلیل افزایش دما در حین کار ، در اندازه بسیار تغییر می کند. این امر می تواند به دلیل انبساط حرارتی از تحمل تحمل جلوگیری شود.

3. مواد قفس

M: نشان می دهد که ماده قفس برنج است. قفس های برنجی از مقاومت و مقاومت در برابر سایش خوبی برخوردار هستند و برای شرایط کار با سرعت زیاد و بارهای متوسط مناسب هستند.

F: قفس های جامد فولادی را نشان می دهد ، عنصر نورد هدایت می شود

TN: معمولاً قفس های نایلونی را نشان می دهد. قفس های نایلونی از نظر وزن سبک ، در خودآزمایی خوب و سر و صدای کم است. آنها برای یاتاقان های توپ با سرعت بالا مناسب هستند.

کاربرد

صنعت ماشین آلات: معمولاً در اجزای دوقلوی ابزارهای دستگاه مانند دوک یک تراش افقی مورد استفاده قرار می گیرد ، که می تواند در مقابل نیروی برش محوری از قطعه کار مقاومت کند ، ضمن اینکه از دقت موقعیت محوری دوک نخ ریسی و اطمینان از صحت پردازش برخوردار است.

تجهیزات متالورژی: در برخی از تجهیزات موجود در صنعت متالورژی ، مانند دستگاه ارتعاش تبلور یک دستگاه ریخته گری مداوم ، از یاطاقان توپ های رانش دو طرفه برای مقاومت در برابر نیروی محوری اجزای ارتعاش و اطمینان از عملکرد پایدار تجهیزات استفاده می شود.

کاهش دهنده: در برخی از کاهش دهنده ها ، به ویژه در شرایطی که بارهای محوری دو طرفه باید تحمل شوند ، از یاطاقان توپ رانش دو طرفه برای پشتیبانی از شافت انتقال ، انتقال گشتاور و مقاومت در برابر نیروی محوری استفاده می شود.

صنعت خودرو: به عنوان مثال ، در انتقال خودرو ، می توان از یاطاقان توپ رانش دو طرفه برای پشتیبانی از برخی از شفت های دنده با نیروهای محوری بزرگ استفاده کرد تا از مشبک صحیح و راندمان انتقال دنده ها اطمینان حاصل شود.

تگ های داغ: بلبرینگ توپ رانش دو جهت
