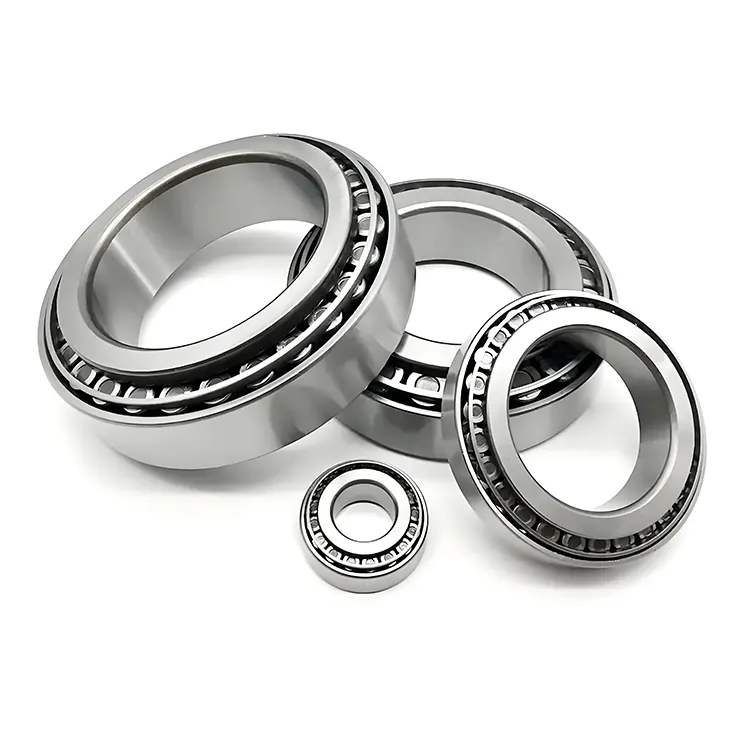

بلبرینگ غلتکی تک ردیف

شرکت بلبرینگ Komel ، Ltd یک تولید کننده و تأمین کننده بلبرینگ غلتکی تک ردیف پیشرو در چین است. ما سالهاست که در بلبرینگ ثبت نام کرده ایم. محصولات ما مزیت قیمت خوبی دارند و ما یاتاقان های خود را به بسیاری از بازارها صادر کرده ایم. ما مشتاقانه منتظر هستیم تا شریک بلند مدت شما در چین باشیم.

ارسال استعلام

توضیحات محصول

یاتاقان های غلتکی تک ردیف تولید شده توسط Komel از یک حلقه داخلی ، بلبرینگ ساده و یک محفظه تشکیل شده است. جاده خانه پاک شد و اتومبیل ها در جاده سوار شدند. از میله برای تعریف فاصله و شکاف بین چرخ ها استفاده می شود و امکان توزیع یکنواخت قرقره داخلی را فراهم می کند. به طور معمول از فلز استفاده می شود. اگر قطر بیرونی پرتو خیلی بزرگ باشد ، از ستون های فولادی جامد استفاده می شود.

یک جاده مسابقه برای حلقه بیرونی نیز در ترکیب با حلقه درایو داخلی نصب شده است تا از چرخ های متصل پشتیبانی کند. حلقه های بیرونی و داخلی مونتاژ حلقه را می توان از هم جدا کرد و مونتاژ و جداسازی را آسان تر کرد.

بلبرینگ های غلتکی تک ردیف با کیفیت بالا شرکت ما به طور گسترده ای در صنعت خودرو ، تولید ماشین آلات ، ماشین آلات معدن و تولید انرژی باد استفاده می شود.

پارامتر (مشخصات)

شماره مدل	قطر داخلی	قطر بیرونی	عرض
30202	15	35	11.75
30302	15	42	14.25
30203	17	40	13.25
32203	17	40	17.25
30303	17	47	15.25
32303	17	47	20.25
32004	20	42	15
30204	20	47	15.25
32204	20	47	19.25
30304	20	52	16.25
32304	20	52	19.25
32005	25	47	15
33005	25	47	17
30205	25	52	16.25
32205	25	52	19.25
30305	25	62	18.25
32305	25	62	25.25
32006	30	55	17
33006	30	55	20
30206	30	62	17.25
32206	30	62	21.25
30306	30	72	20.75
32306	30	72	28.75
32907	35	55	14
32007	35	62	18
33007	35	62	21
30207	35	72	18.25
32207	35	72	24.25
33207	35	72	28
30307	35	80	22.75
32307	35	80	32.75
32908	40	62	15
32008	40	68	19
33008	40	68	22
33108	40	75	26
30208	40	80	19.75
32208	40	80	24.75
33208	40	80	32
30308	40	90	25.25
32308	40	90	35.25
32909	45	68	15
32009	45	75	20
33009	45	75	24
33109	45	80	26
30209	45	85	20.75
32209	45	85	24.75
33209	45	85	32
30309	45	100	27.25
32309	45	100	38.25
32910	50	72	15
32010	50	80	20
33010	50	80	24
33110	50	85	26
30210	50	90	21.75
32210	50	90	24.75
30310	50	110	29.25
32310	50	110	42.25
32911	55	80	17
32011	55	90	23
33011	55	90	27
33111	55	95	30
30211	55	100	22.75
32211	55	100	26.75
30311	55	120	31.5
32311	55	120	45.5
32912	60	85	17
32012	60	95	23
33012	60	95	27
33112	60	100	30
30212	60	110	23.75
32212	60	110	29.75
30312	60	130	33.5
32312	60	130	48.5
32913	65	90	17
32013	65	100	23
33013	65	100	27
30213	65	110	34
32213	65	120	24.75
33213	65	120	34.75
30313	65	140	36
32313	65	140	51
32914	70	100	20
32014	70	110	25
33014	70	110	31
33114	70	120	37
30214	70	125	26.25
32214	70	125	33.25
30314	70	150	38
32314	70	150	54
32915	75	105	20
32015	75	115	25
33015	75	115	31
33115	75	125	37
30215	75	130	27.25
32215	75	130	33.25
30315	75	160	40
32315	75	160	58
32916	80	110	20
32016	80	125	29
33016	80	125	36
33116	80	130	37
30216	80	140	28.25
32216	80	140	35.25
30316	80	170	42.5
32316	80	170	61.5
32917	85	120	23
32017	85	130	29
33017	85	130	36
33117	85	140	41
30217	85	150	30.5
32217	85	150	38.5
33217	85	150	49
30317	85	180	44.5
32317	85	180	63.5
32918	90	125	23
32018	90	140	32
33018	90	140	39
33118	90	150	45
30218	90	160	32.5
32218	90	160	45.5
30318	90	190	46.5
32318	90	190	67.5
32919	95	130	23
32019	95	145	32
33019	95	145	39
33119	95	160	49
30219	95	170	34.5
32219	95	170	45.5
30319	95	200	49.5
32319	95	200	71.5
32920	100	140	25
32020	100	150	32
33020	100	150	39
33120	100	165	52
30220	100	180	37
32220	100	180	49
30320	100	215	51.5
32320	100	215	77.5
32921	105	145	25
32021	105	160	35
33021	105	160	43
33121	105	175	56
30221	105	190	35
32221	105	190	53
30321	105	225	53.5
32321	105	225	81.5
32922	110	150	25
32022	110	170	38
33022	110	170	47
33122	110	180	56
30222	110	200	41
32222	110	200	56
30322	110	240	54.5
32322	110	240	84.5
32924	120	165	29
32024	120	180	38
33024	120	180	48
33124	120	200	62
30224	120	215	43.5
32224	120	215	61.5
30324	120	260	59.5
32324	120	260	90.5
32926	130	180	32
32026	130	200	45
33026	130	200	55
30226	130	230	43.75
32226	130	230	67.75
30326	130	280	63.75
32326	130	280	98.75
32928	140	190	32
32028	140	210	45
33028	140	210	56
30228	140	250	45.75
32228	140	250	71.75
30328	140	300	67.75
32328	140	300	107.75
32930	150	210	38
32030	150	225	48
33030	150	225	59
30230	150	270	49
32230	150	270	77
30330	150	320	72
32330	150	320	114
32032	160	240	51
30232	160	290	52
32232	160	290	84
30332	160	340	75
32332	160	340	121
32034	170	260	57
30234	170	310	57
32234	170	310	91
30334	170	360	80
32334	170	360	127
32036	180	280	64
30236	180	320	57
32236	180	320	91
30336	180	380	83
32336	180	380	134
32038	190	290	64
30238	190	340	60
32238	190	340	97
30338	190	400	86
32338	190	400	140
32040	200	310	70
30240	200	360	64
32240	200	360	104
30340	200	420	89
32340	200	420	146
32044	220	340	76
30244	220	400	72
32244	220	400	114
30344	220	460	97
32344	220	460	154
32048	240	360	76
30248	240	440	79
32248	240	440	127
30348	240	480	89
32348	240	480	137
32052	260	400	87
30252	260	480	89
32252	260	480	137
30352	260	540	113
32352	260	540	176
32056	280	420	87
30256	280	500	89
32256	280	500	137
30356	280	580	119
32356	280	580	187
30260	300	540	96
32260	300	540	149
32064	320	580	104
32264	320	580	159

پسوندها

مربوط به ابعاد و ساختارها

· E: طراحی تقویت شده ، که به طور کلی به این معنی است که ابعاد غلطک ها و راه های بلبرینگ برای بهبود ظرفیت بار یاتاقان افزایش می یابد. به عنوان مثال ، در برخی از سناریوهای کاربردی بار سنگین ، با استفاده از یاتاقان های غلتکی تقویت شده تقویت شده بهتر می توانند در برابر بارهای بزرگ شعاعی و محوری مقاومت کنند.

· J: حلقه داخلی مجهز به سوراخ های روغن و شیارهای روغن برای روغن کاری است. این طرح تزریق روغن روان کننده به یاتاقان را تسهیل می کند و از روغن کاری خوب در حین کار با سرعت زیاد یا سنگین و سنگین و کاهش تولید سایش و گرما اطمینان می دهد.

· JR: حلقه بیرونی مجهز به سوراخ های روغن و شیارهای روغن است ، همچنین با هدف بهبود شرایط روغن کاری بلبرینگ.

· n: حلقه بیرونی دارای یک شیار برای نصب یک حلقه ضربه محکم و ناگهانی است که می تواند به موقعیت محوری بلبرینگ برسد و از حرکت یاتاقان به صورت محوری روی شافت جلوگیری کند.

· NR: حلقه بیرونی دارای یک شیار است و دارای یک حلقه ضربه محکم و ناگهانی است. در مقایسه با یاتاقان هایی که فقط با یک ضربه محکم و ناگهانی شیار دارند ، این پیکربندی کاربر دوستانه تر است. موقعیت محوری می تواند مستقیماً پس از نصب Snap - Ring تکمیل شود.

مربوط به کلاسهای تحمل

· P2: بالاترین سطح دقت بعدی و دقت چرخشی ، مناسب برای سناریوهای کاربردی با نیازهای با دقت بسیار بالا ، مانند دوک های ابزار دقیق ماشین.

· P4: یک کلاس با دقت بالا ، با دقت دوم فقط در کلاس P2. این ماده معمولاً در برخی از تجهیزات مکانیکی با سرعت بالا و با دقت بالا ، مانند موتورهای Aero و دستگاه های سنگ زنی با سرعت بالا استفاده می شود.

· p5: یک کلاس با دقت بالا ، که می تواند نیازهای بیشتر تجهیزات صنعتی را با الزامات دقیق خاص ، مانند ابزار ماشین CNC و ماشین آلات نساجی برآورده کند.

· P6: دقت پایین تر از کلاس P5 اما بالاتر از کلاس عادی است (کلاس عادی بدون پسوند نشان داده شده است). این دستگاه می تواند در ماشین آلات با الزامات دقیق عمومی مانند ماشین آلات کشاورزی و ابزارهای کلی دستگاه استفاده شود.

مربوط به ترخیص کالا از گمرک داخلی

· C1: ترخیص کالا از گمرک کوچکتر از ترخیص کالا از گمرک معمولی است ، مناسب برای مواردی که نیاز به دقت بالا و لرزش کم دارند ، مانند ابزارهای دقیق و تجهیزات نوری.

· C2: ترخیص کالا از گمرک کوچکتر از ترخیص کالا از گمرک طبیعی اما بزرگتر از کلاس C1 است. معمولاً در برخی از ماشین آلات دقیق با الزامات خاص برای ترخیص استفاده می شود.

· C0: ترخیص کالا از گمرک طبیعی ، که رایج ترین کلاس ترخیص کالا از گمرک است و برای بیشتر تجهیزات مکانیکی در شرایط کار عمومی مناسب است.

· C3: ترخیص کالا از گمرک بزرگتر از ترخیص کالا از گمرک است که معمولاً در شرایط کار مانند دمای بالا ، سرعت بالا و بار سنگین استفاده می شود. در این موارد ، ترخیص کالا از گمرک به دلیل عواملی مانند گسترش حرارتی کاهش می یابد. ترخیص کالا از گمرک اولیه بزرگتر می تواند اطمینان حاصل کند که بلبرینگ هنوز در حین کار از ترخیص مناسب برخوردار است.

· C4: ترخیص کالا از گمرک بزرگتر از کلاس C3 است ، مناسب برای شرایط کار خاص با دمای بالاتر ، سرعت بالاتر و بار سنگین تر.

مربوط به قفس

· M: قفس آلیاژ مس جامد ، که از قدرت ، مقاومت در برابر سایش و عملکرد روغن کاری برخوردار است. برای محیط های کار با سرعت بالا ، سنگین و سنگین و درجه حرارت مناسب مناسب است.

· T: قفس رزین مصنوعی ، که سبک وزن است ، دارای سر و صدای کم و عملکرد روانکاری خوب است. این ماده معمولاً در سناریوهای کاربردی با سرعت زیاد و کم مانند ابزارهای برق و لوازم خانگی استفاده می شود.

· tn: شیشه - فیبر - قفس نایلون 66 تقویت شده ، که دارای قدرت و سختی خوبی است و همچنین عملکرد خود روغن کاری خاصی دارد. این ماده به طور گسترده در بسیاری از کاربردهای مشترک صنعتی مورد استفاده قرار می گیرد.

مربوط به مواد و عملیات حرارتی

· W: مواد ویژه ، معمولاً نشان می دهد که یاتاقان از فولاد مخصوص یا مواد دیگر برای برآورده کردن شرایط خاص کار ، مانند مقاومت در برابر خوردگی و مقاومت در برابر دما بالا ساخته شده است.

· G: تحت عملیات حرارتی ویژه قرار می گیرد ، که باعث افزایش سختی بلبرینگ ، مقاومت در برابر سایش و عملکرد ضد خستگی می شود. برای برنامه های کاربردی تحت شرایط سخت کار و بارهای سنگین مناسب است.

کاربرد

صنعت خودرو

یاطاقان غلتکی تک ردیف معمولاً در مراکز چرخ جلو و عقب ، دیفرانسیل ها ، انتقال ها و سایر قسمت های خودرو استفاده می شود. در این برنامه ها ، آنها می توانند در برابر بارهای شعاعی و محوری تولید شده در هنگام کار با وسیله نقلیه مقاومت کنند و از چرخش پایدار چرخ ها و عملکرد طبیعی سیستم انتقال اطمینان حاصل کنند.

ساخت ماشین آلات

آنها به طور گسترده ای در دوک ها ، شفت های خوراک و سایر قسمت های ابزارهای مختلف دستگاه مورد استفاده قرار می گیرند. آنها می توانند بارهایی مانند نیروهای برش را تحمل کنند ، دقت ماشینکاری و پایداری ابزار ماشین را تضمین کنند. علاوه بر این ، در سایر زمینه های تولید ماشین آلات مانند ماشین آلات نساجی ، ماشین آلات چاپ و ماشین آلات بسته بندی ، معمولاً برای پشتیبانی از اجزای چرخشی ، انتقال قدرت و بارهای خرس نیز استفاده می شود.

ماشین آلات معدن

در تجهیزات مانند سنگ شکن ، آسیاب توپ و نوار نقاله ، یاطاقان غلتکی تک ردیف می توانند در برابر بارهای و ارتعاشات عظیم در برابر تأثیر قرار بگیرند و از عملکرد قابل اعتماد تجهیزات در محیط های سخت کار اطمینان حاصل کنند.

تولید برق بادی

یاطاقان غلتکی تک ردیف در شفت های اصلی ، سیستم های خمیازه و سیستم های زمین توربین های بادی استفاده می شود. آنها می توانند بارهایی مانند گرانش ، نیروهای محوری و گشتاور چرخ های بادی را تحمل کنند و الزامات مربوط به قابلیت اطمینان بالا و عمر طولانی تجهیزات انرژی باد را برآورده کنند.
