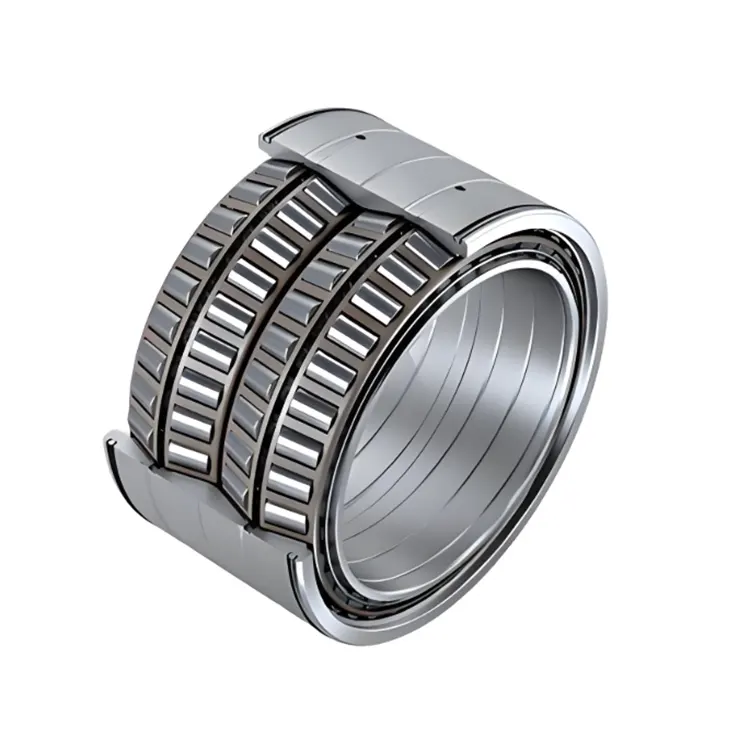

یاتاقان غلتکی چهار ردیف

بلبرینگ غلتکی چهار ردیف با کیفیت بالا Komel از یک حلقه بیرونی ، چهار حلقه داخلی ، چهار غلطک و یک قفس تشکیل شده است. حلقه بیرونی به طور معمول حاوی چهار سیم است ، در حالی که حلقه داخلی به سیم های مناسب وصل می شود تا سیم پیچ ایجاد شود. غالباً حلقه های فاصله بین حلقه های مجاور برای تأمین ترخیص و انتقال بار وجود دارد. هدف دستگاه توزیع مواد به طور مساوی است ، غلطک ها در برابر یکدیگر مالش نمی دهند و مالش می دهند و یک عمل صاف ایجاد می کنند. ظروف معمولی از لوله های فلزی مهر و موم شده و لوله های سفت و سخت تشکیل شده است. سیستم های سفت و سخت به طور معمول برای یاتاقان های با قطر بزرگ یا بار بالا استفاده می شوند. این کابل های چهار ردیف از ظرفیت حمل بالا ، استحکام بالا ، عایق قوی و پایداری پیچشی خوب برخوردار هستند. این ماده به طور گسترده در صنعت آهن و فولاد ، تجهیزات معدن ، گیاهان سیمان ، کارخانه های کاغذی و کشتی های بزرگ مورد استفاده قرار می گیرد.

پارامتر (مشخصات)

پسوندها

· E: طراحی تقویت شده ، که به طور کلی به این معنی است که ابعاد غلطک ها و راه های بلبرینگ برای بهبود ظرفیت بار یاتاقان افزایش می یابد. به عنوان مثال ، در برخی از سناریوهای کاربردی بار سنگین ، با استفاده از یاتاقان های غلتکی تقویت شده تقویت شده بهتر می توانند در برابر بارهای بزرگ شعاعی و محوری مقاومت کنند.

· J: حلقه داخلی مجهز به سوراخ های روغن و شیارهای روغن برای روغن کاری است. این طرح تزریق روغن روان کننده به یاتاقان را تسهیل می کند و از روغن کاری خوب در حین کار با سرعت زیاد یا سنگین و سنگین و کاهش تولید سایش و گرما اطمینان می دهد.

· JR: حلقه بیرونی مجهز به سوراخ های روغن و شیارهای روغن است ، همچنین با هدف بهبود شرایط روغن کاری بلبرینگ.

· n: حلقه بیرونی دارای یک شیار برای نصب یک حلقه ضربه محکم و ناگهانی است که می تواند به موقعیت محوری بلبرینگ برسد و از حرکت یاتاقان به صورت محوری روی شافت جلوگیری کند.

· NR: حلقه بیرونی دارای یک شیار است و دارای یک حلقه ضربه محکم و ناگهانی است. در مقایسه با یاتاقان هایی که فقط با یک ضربه محکم و ناگهانی شیار دارند ، این پیکربندی کاربر دوستانه تر است. موقعیت محوری می تواند مستقیماً پس از نصب Snap - Ring تکمیل شود.

· P2: بالاترین سطح دقت بعدی و دقت چرخشی ، مناسب برای سناریوهای کاربردی با نیازهای با دقت بسیار بالا ، مانند دوک های ابزار دقیق ماشین.

· P4: یک کلاس با دقت بالا ، با دقت دوم فقط در کلاس P2. این ماده معمولاً در برخی از تجهیزات مکانیکی با سرعت بالا و با دقت بالا ، مانند موتورهای Aero و دستگاه های سنگ زنی با سرعت بالا استفاده می شود.

· p5: یک کلاس با دقت بالا ، که می تواند نیازهای بیشتر تجهیزات صنعتی را با الزامات دقیق خاص ، مانند ابزار ماشین CNC و ماشین آلات نساجی برآورده کند.

· P6: دقت پایین تر از کلاس P5 اما بالاتر از کلاس عادی است (کلاس عادی بدون پسوند نشان داده شده است). این دستگاه می تواند در ماشین آلات با الزامات دقیق عمومی مانند ماشین آلات کشاورزی و ابزارهای کلی دستگاه استفاده شود.

· C1: ترخیص کالا از گمرک کوچکتر از ترخیص کالا از گمرک معمولی است ، مناسب برای مواردی که نیاز به دقت بالا و لرزش کم دارند ، مانند ابزارهای دقیق و تجهیزات نوری.

· C2: ترخیص کالا از گمرک کوچکتر از ترخیص کالا از گمرک طبیعی اما بزرگتر از کلاس C1 است. معمولاً در برخی از ماشین آلات دقیق با الزامات خاص برای ترخیص استفاده می شود.

· C0: ترخیص کالا از گمرک طبیعی ، که رایج ترین کلاس ترخیص کالا از گمرک است و برای بیشتر تجهیزات مکانیکی در شرایط کار عمومی مناسب است.

· C3: ترخیص کالا از گمرک بزرگتر از ترخیص کالا از گمرک است که معمولاً در شرایط کار مانند دمای بالا ، سرعت بالا و بار سنگین استفاده می شود. در این موارد ، ترخیص کالا از گمرک به دلیل عواملی مانند گسترش حرارتی کاهش می یابد. ترخیص کالا از گمرک اولیه بزرگتر می تواند اطمینان حاصل کند که بلبرینگ هنوز در حین کار از ترخیص مناسب برخوردار است.

· C4: ترخیص کالا از گمرک بزرگتر از کلاس C3 است ، مناسب برای شرایط کار خاص با دمای بالاتر ، سرعت بالاتر و بار سنگین تر.

· M: قفس آلیاژ مس جامد ، که از قدرت ، مقاومت در برابر سایش و عملکرد روغن کاری برخوردار است. برای محیط های کار با سرعت بالا ، سنگین و سنگین و درجه حرارت مناسب مناسب است.

· T: قفس رزین مصنوعی ، که سبک وزن است ، دارای سر و صدای کم و عملکرد روانکاری خوب است. این ماده معمولاً در سناریوهای کاربردی با سرعت زیاد و کم مانند ابزارهای برق و لوازم خانگی استفاده می شود.

· tn: شیشه - فیبر - قفس نایلون 66 تقویت شده ، که دارای قدرت و سختی خوبی است و همچنین عملکرد خود روغن کاری خاصی دارد. این ماده به طور گسترده در بسیاری از کاربردهای مشترک صنعتی مورد استفاده قرار می گیرد.

· W: مواد ویژه ، معمولاً نشان می دهد که یاتاقان از فولاد مخصوص یا مواد دیگر برای برآورده کردن شرایط خاص کار ، مانند مقاومت در برابر خوردگی و مقاومت در برابر دما بالا ساخته شده است.

· G: تحت عملیات حرارتی ویژه قرار می گیرد ، که باعث افزایش سختی بلبرینگ ، مقاومت در برابر سایش و عملکرد ضد خستگی می شود. برای برنامه های کاربردی تحت شرایط سخت کار و بارهای سنگین مناسب است.

کاربرد

صنعت متالورژی آهن و فولاد:این ماده به طور گسترده ای در رول های کار و رول های پشتیبان از کارخانه های نورد استفاده می شود تا در برابر نیروهای نورد عظیم و نیروهای محوری تولید شده در طی فرآیند نورد ، از عملکرد پایدار رول ها و دقت نورد اطمینان حاصل شود.

ماشین آلات معدن:برای اجزای سنگین تجهیزات مانند سنگ شکن و آسیاب توپ ، یاتاقان های غلتکی چهار ردیف می توانند در برابر اثرات و بارهای قوی ایجاد شده در هنگام خرد و سنگ زنی سنگ معدن مقاومت کنند ، قابلیت اطمینان و عمر تجهیزات را بهبود بخشند.

ماشین آلات سیمان: در تجهیزات تولید سیمان ، مانند دستگاه های غلتکی پشتیبانی از کوره های چرخشی ، یاطاقان غلتکی چهار ردیف نقش مهمی در پشتیبانی و چرخش دارند ، تحمل وزن عظیم بدنه کوره و بارهای پیچیده تولید شده در طول کار.

ماشین آلات ساخت کاغذ:در بخش هایی مانند رول های مطبوعاتی و رول های سیم پیچ ماشین های کاغذی ، یاتاقان ها برای مقاومت در برابر فشارهای نسبتاً زیاد و نیروهای محوری مورد نیاز هستند. یاتاقان های غلتکی چهار ردیف می توانند این الزامات را برآورده کنند و از کیفیت تولید کاغذ و عملکرد عادی تجهیزات اطمینان حاصل کنند.

کشتی های بزرگ:در سیستم های پیشرانه ، چرخ دنده های فرمان و سایر تجهیزات کشتی ها ، یاطاقان غلتکی چهار ردیف برای پشتیبانی و انتقال قدرت ، تحمل بارهای مختلف در طول پیمایش کشتی و اطمینان از ناوبری ایمن کشتی استفاده می شود.
