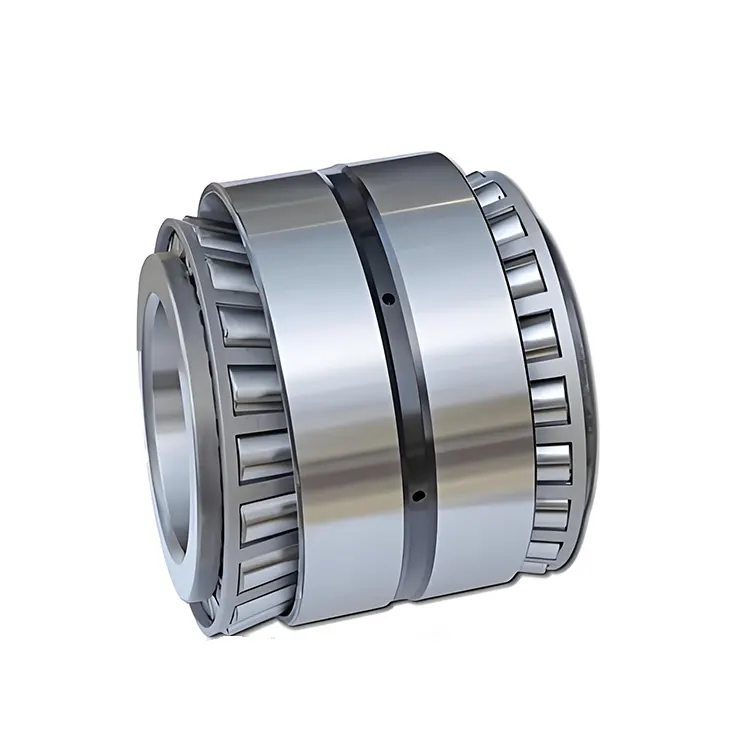

بلبرینگ غلتکی دو ردیف

واشر زخم مارپیچ دو ردیف با کارایی بالا که توسط Komel ساخته شده است ، از جمله حلقه های مداوم. حلقه بیرونی از دو حلقه بیرونی تشکیل شده است ، چهره های کوچکتر حلقه های بیرونی نزدیک به یکدیگر هستند و یک حلقه فاصله در وسط وجود دارد. عناصر نورد یاتاقان های غلتکی بین مسیرهای مربوط به حلقه های داخلی و بیرونی ترتیب داده شده اند. حصار اتومبیل ها و فضاهای مساوی را از هم جدا می کند. به طور معمول ، از صفحات علامت های فولادی استفاده می شود ، اما از کراس اوور فولادی نیز استفاده می شود. این یاتاقان ها دارای ظرفیت بار بالا ، ترخیص کالا از گمرک ، دقت چرخشی بالا و سرعت چرخش محدود هستند. یاتاقان های غلتکی دو ردیف Komel Double Row به طور گسترده ای در ساخت خودرو ، صنعت ابزار ابزار ، ماشین آلات ساختمانی ، ماشین آلات متالورژی و سایر صنایع مورد استفاده قرار می گیرند.

پارامتر (مشخصات)

پسوندها

· E: طراحی تقویت شده ، که به طور کلی به این معنی است که ابعاد غلطک ها و راه های بلبرینگ برای بهبود ظرفیت بار یاتاقان افزایش می یابد. به عنوان مثال ، در برخی از سناریوهای کاربردی بار سنگین ، با استفاده از یاتاقان های غلتکی تقویت شده تقویت شده بهتر می توانند در برابر بارهای بزرگ شعاعی و محوری مقاومت کنند.

· J: حلقه داخلی مجهز به سوراخ های روغن و شیارهای روغن برای روغن کاری است. این طرح تزریق روغن روان کننده به یاتاقان را تسهیل می کند و از روغن کاری خوب در حین کار با سرعت زیاد یا سنگین و سنگین و کاهش تولید سایش و گرما اطمینان می دهد.

· JR: حلقه بیرونی مجهز به سوراخ های روغن و شیارهای روغن است ، همچنین با هدف بهبود شرایط روغن کاری بلبرینگ.

· n: حلقه بیرونی دارای یک شیار برای نصب یک حلقه ضربه محکم و ناگهانی است که می تواند به موقعیت محوری بلبرینگ برسد و از حرکت یاتاقان به صورت محوری روی شافت جلوگیری کند.

· NR: حلقه بیرونی دارای یک شیار است و دارای یک حلقه ضربه محکم و ناگهانی است. در مقایسه با یاتاقان هایی که فقط با یک ضربه محکم و ناگهانی شیار دارند ، این پیکربندی کاربر دوستانه تر است. موقعیت محوری می تواند مستقیماً پس از نصب Snap - Ring تکمیل شود.

· P2: بالاترین سطح دقت بعدی و دقت چرخشی ، مناسب برای سناریوهای کاربردی با نیازهای با دقت بسیار بالا ، مانند دوک های ابزار دقیق ماشین.

· P4: یک کلاس با دقت بالا ، با دقت دوم فقط در کلاس P2. این ماده معمولاً در برخی از تجهیزات مکانیکی با سرعت بالا و با دقت بالا ، مانند موتورهای Aero و دستگاه های سنگ زنی با سرعت بالا استفاده می شود.

· p5: یک کلاس با دقت بالا ، که می تواند نیازهای بیشتر تجهیزات صنعتی را با الزامات دقیق خاص ، مانند ابزار ماشین CNC و ماشین آلات نساجی برآورده کند.

· P6: دقت پایین تر از کلاس P5 اما بالاتر از کلاس عادی است (کلاس عادی بدون پسوند نشان داده شده است). این دستگاه می تواند در ماشین آلات با الزامات دقیق عمومی مانند ماشین آلات کشاورزی و ابزارهای کلی دستگاه استفاده شود.

· C1: ترخیص کالا از گمرک کوچکتر از ترخیص کالا از گمرک معمولی است ، مناسب برای مواردی که نیاز به دقت بالا و لرزش کم دارند ، مانند ابزارهای دقیق و تجهیزات نوری.

· C2: ترخیص کالا از گمرک کوچکتر از ترخیص کالا از گمرک طبیعی اما بزرگتر از کلاس C1 است. معمولاً در برخی از ماشین آلات دقیق با الزامات خاص برای ترخیص استفاده می شود.

· C0: ترخیص کالا از گمرک طبیعی ، که رایج ترین کلاس ترخیص کالا از گمرک است و برای بیشتر تجهیزات مکانیکی در شرایط کار عمومی مناسب است.

· C3: ترخیص کالا از گمرک بزرگتر از ترخیص کالا از گمرک است که معمولاً در شرایط کار مانند دمای بالا ، سرعت بالا و بار سنگین استفاده می شود. در این موارد ، ترخیص کالا از گمرک به دلیل عواملی مانند گسترش حرارتی کاهش می یابد. ترخیص کالا از گمرک اولیه بزرگتر می تواند اطمینان حاصل کند که بلبرینگ هنوز در حین کار از ترخیص مناسب برخوردار است.

· C4: ترخیص کالا از گمرک بزرگتر از کلاس C3 است ، مناسب برای شرایط کار خاص با دمای بالاتر ، سرعت بالاتر و بار سنگین تر.

· M: قفس آلیاژ مس جامد ، که از قدرت ، مقاومت در برابر سایش و عملکرد روغن کاری برخوردار است. برای محیط های کار با سرعت بالا ، سنگین و سنگین و درجه حرارت مناسب مناسب است.

· T: قفس رزین مصنوعی ، که سبک وزن است ، دارای سر و صدای کم و عملکرد روانکاری خوب است. این ماده معمولاً در سناریوهای کاربردی با سرعت زیاد و کم مانند ابزارهای برق و لوازم خانگی استفاده می شود.

· tn: شیشه - فیبر - قفس نایلون 66 تقویت شده ، که دارای قدرت و سختی خوبی است و همچنین عملکرد خود روغن کاری خاصی دارد. این ماده به طور گسترده در بسیاری از کاربردهای مشترک صنعتی مورد استفاده قرار می گیرد.

· W: مواد ویژه ، معمولاً نشان می دهد که یاتاقان از فولاد مخصوص یا مواد دیگر برای برآورده کردن شرایط خاص کار ، مانند مقاومت در برابر خوردگی و مقاومت در برابر دما بالا ساخته شده است.

· G: تحت عملیات حرارتی ویژه قرار می گیرد ، که باعث افزایش سختی بلبرینگ ، مقاومت در برابر سایش و عملکرد ضد خستگی می شود. برای برنامه های کاربردی تحت شرایط سخت کار و بارهای سنگین مناسب است.

کاربرد

صنعت خودرو:معمولاً در قسمت هایی مانند چرخ های خودرو ، دیفرانسیل ها و انتقال ها استفاده می شود. این امر می تواند در حین کار خودرو در برابر بارهای شعاعی و محوری مقاومت کند و از اجرای صاف وسیله نقلیه و دقت فرمان اطمینان حاصل کند.

صنعت ماشین آلات:این امر می تواند برای مؤلفه هایی مانند دوک ها و میزهای کار ابزار دستگاه ، پشتیبانی از عملیات برش و ماشینکاری با دقت بالا و اطمینان از دقت ماشینکاری و کیفیت سطح استفاده شود.

صنعت ماشین آلات ساختمانی:به عنوان مثال ، در بخش هایی مانند یاتاقان های آستین دار و شفت های درایو ماشین آلات ساختمانی مانند بیل مکانیکی ، لودرها و جرثقیل ها ، می تواند در برابر بارهای شعاعی و محوری عظیم مقاومت کند و با محیط های سخت کار سازگار شود.

صنعت تجهیزات متالورژی:در ماشین آلات متالورژی مانند آسیاب های نورد و تجهیزات آهن سازی ، از آن برای پشتیبانی از قطعات مانند رول و شفت های درایو استفاده می شود و می تواند در شرایط سخت کار مانند درجه حرارت بالا و بارهای سنگین بارها را تحمل کند.
