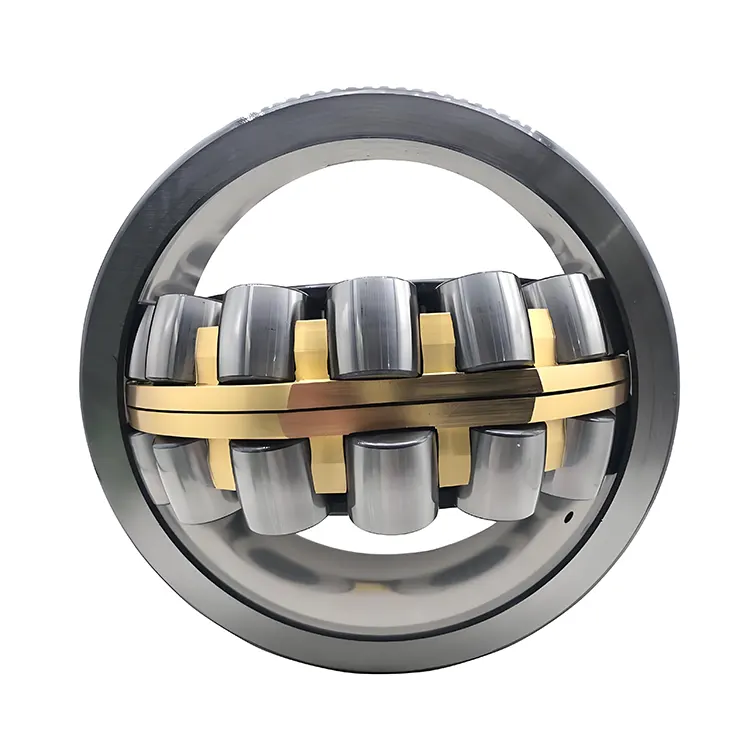

بلبرینگ غلتکی کروی صفحه شاکر

بلبرینگ غلتکی کروی با کیفیت بالا با کیفیت بالا تولید شده توسط شرکت Komel یک طراحی غلتکی دو ردیف را اتخاذ می کند ، که می تواند بارهای شعاعی نسبتاً بزرگی و همچنین مقدار مشخصی از بارهای محوری دو طرفه داشته باشد ، و نیازهای بار پیچیده ای را که در طول عملکرد صفحه های ارتعاش ایجاد می شود ، برآورده می کند.

Raceway Spherical: Raceway حلقه بیرونی کروی است و حلقه داخلی دارای دو راه است که در یک زاویه خاص نسبت به محور بلبرینگ تمایل دارند. این ساختار KOMEL را با عملکرد عالی خود تدارک آور وارد می کند ، و این امکان را می دهد تا به طور خودکار با خطاهای انحراف یا نصب شافت سازگار شود. حتی اگر جعبه صفحه نمایش به دلیل لرزش ، انحراف قابل توجهی را تجربه کند ، هنوز هم می تواند عملکرد طبیعی را در بین همه مؤلفه ها تضمین کرده و خطای Coaxiality را جبران کند.

قفس: معمولاً یک قفس برنجی ماشینکاری شده توسط حلقه بیرونی اتخاذ و هدایت می شود ، که برای شرایط با بارهای غیر عادی مناسب است. همچنین مواردی وجود دارد که از قفس فولادی مهر استفاده می شود. پس از عملیات حرارتی و سخت شدن سطح ، مقاومت در برابر سایش آن بهبود می یابد. برای یاتاقان های غلتکی کروی بزرگ برای صفحه های ارتعاش ، حلقه داخلی ممکن است دنده ای نداشته باشد و دنده میانی در مسیر بیرونی قرار دارد و برای چرخش توسط جاده بیرونی هدایت می شود.

پارامتر (مشخصات)

پسوندها

طراحی داخلی

قبل از میلاد: یاتاقان هایی با قفس چدن هدایت شده توسط غلطک ها ، مناسب برای شفت های اصلی توربین های بادی.

CA/CAC: حلقه داخلی دارای دنده هایی در هر دو طرف است که یک حلقه راهنما با هدایت قفس و یک قفس برنجی ماشینکاری شده است.

CC (J)/CJ: حلقه داخلی هیچ دنده ای ندارد ، با یک حلقه راهنما که توسط قفس هدایت می شود و دو قفس فولادی مهر.

CCJA/EJA: حلقه داخلی هیچ دنده ای ندارد ، با یک حلقه راهنما که توسط حلقه بیرونی هدایت می شود و دو قفس فولادی تمبر.

CAF: مشابه نوع CA ، اما با قفس فولادی ماشینکاری.

ECA/ECAC: قفس برنجی ماشینکاری شده با چنگال ، حلقه داخلی دارای دنده هایی در هر دو طرف است که یک حلقه راهنما توسط حلقه داخلی و یک مجموعه غلتکی پیشرفته هدایت می شود.

طراحی خارجی (مهر و موم ، شیارهای فوری و غیره)

-Cs ، -2cs: یک طرف یا هر دو طرف مجهز به مهر و موم NBR هستند.

-CS2 ، -2CS2: یک طرف یا هر دو طرف مجهز به مهر و موم FKM هستند.

-CS5 ، -2CS5: یک طرف یا هر دو طرف مجهز به مهر و موم HNBR هستند.

-RS ، -2RS: یک طرف یا هر دو طرف مجهز به مهر و موم NBR هستند.

-RS5 ، -2RS5: یک طرف یا هر دو طرف مجهز به مهر و موم HNBR هستند.

K: متولد شده با ضرب و شتم 1:12.

K30: با ضرب و شتم 1:30 مته خاردار.

طراحی قفس

F: قفس فولادی ماشینکاری شده ، هدایت شده توسط حلقه داخلی.

FA: قفس فولادی ماشینکاری شده ، هدایت شده توسط حلقه بیرونی.

J: قفس فولادی مهر ، هدایت شده توسط حلقه داخلی.

JA: قفس فولادی مهر ، هدایت شده توسط حلقه بیرونی.

MA: قفس برنجی ماشینکاری شده ، هدایت شده توسط حلقه بیرونی.

تصفیه مواد و حرارتی

235220: حلقه داخلی مورد سخت است و درونی درونی دارای یک شیار مارپیچ است.

HA3: حلقه داخلی مورد سخت است.

دقت ، ترخیص ، پیش بارگذاری و عملکرد آرام

C08: دقت چرخشی با درجه تحمل P5 مطابقت دارد.

C083: C08 + C3.

C084: C08 + C4.

C2: ترخیص کالا از گمرک داخلی شعاعی از درجه طبیعی کوچکتر است.

C3: ترخیص کالا از گمرک داخلی شعاعی از درجه عادی بزرگتر است.

C4: ترخیص کالا از گمرک داخلی شعاعی از C3 بزرگتر است.

C5: ترخیص کالا از گمرک داخلی شعاعی از C4 بزرگتر است.

P5: دقت بعدی و دقت چرخشی با درجه تحمل P5 مطابقت دارد.

P6: دقت بعدی و چرخشی با درجه تحمل P6 مطابقت دارد.

P62: P6 + C2.

روانکاری

GEM9: پر از 70-100 ٪ از گریس SKF LGHB 2.

VT143: پر از 25-45 ٪ از گریس SKF LGEP 2.

VT143C: پر از 70-100 ٪ از گریس SKF LGEP 2.

W64: روغن جامد.

W: حلقه بیرونی هیچ شیار روانکاری و سوراخ های روغن کاری ندارد.

W20: حلقه بیرونی دارای سه سوراخ روغن کاری است.

W26: حلقه داخلی دارای شش سوراخ روغن کاری است.

W33: حلقه بیرونی دارای شیار روانکاری و سه سوراخ روغن کاری است.

W33X: حلقه بیرونی دارای شیار روانکاری و شش سوراخ روغن کاری است.

W77: سوراخ های روغن کاری W33 درج شده است.

W513: W26 + W33.

انواع دیگر

R505: یاتاقان جعبه های محور راه آهن.

VA405: یاتاقان برای ماشین آلات ارتعاش ، با قفس فولادی مهر شده مورد سخت.

VA406: مشابه VA405 ، اما درونی داخلی حلقه داخلی استوانه ای با PTFE پوشش داده می شود.

VA991: یاتاقان های مناسب برای برنامه های پر سرعت.

VE552 (E): حلقه بیرونی از یک طرف دارای سه سوراخ با نخ برابر برای اتصال تجهیزات بلند کردن است. E نشان می دهد که بلبرینگ مجهز به پیچ چشم بلند است.

VE553 (E): مشابه VE552 (e) ، اما حلقه بیرونی از هر دو طرف سوراخ های نخ را دارد.

VG114: قفس فولادی مهر شده مورد سخت.

VQ424: دقت چرخشی بالاتر از C08 است.

کاربرد

صنعت معدن:در فرآیند معدن و پانسمان سنگ معدن ، از صفحه نمایش ارتعاش برای عملیاتی مانند غربالگری اولیه ، طبقه بندی و آبگیری سنگ معدن استخراج شده استفاده می شود. یاتاقان های غلتکی کروی در انواع مختلف صفحه های ارتعاش مانند صفحه های ارتعاش دایره ای و صفحه های ارتعاش خطی اعمال می شود. به عنوان مثال ، در فرآیند پانسمان سنگ آهن ، صفحه ارتعاش باید سنگ آهن خرد شده را برای از بین بردن ناخالصی ها و سنگ معدن اندازه ذرات مختلف غربال کند. در این زمان ، یاتاقان های غلتکی کروی می توانند در برابر ضربه سنگ معدن و بار لرزش صفحه ارتعاش خود مقاومت کنند. عملکرد خود تراز آنها همچنین می تواند با تغییر شکل و انحراف جزئی که جعبه صفحه ممکن است در طول لرزش طولانی مدت تجربه کند ، سازگار شود و از عملکرد پایدار کار غربالگری اطمینان حاصل کند.

صنعت ذغال سنگ:در فرآیند شستشوی و پردازش ذغال سنگ ، صفحه ارتعاش یکی از تجهیزات اصلی است. یاتاقان های غلتکی کروی معمولاً در قسمت هایی مانند تحریک کنندگان و جعبه های صفحه نمایش صفحه های لرزشی زغال سنگ استفاده می شوند. در گیاهان شستشوی زغال سنگ ، صفحه ارتعاش نیاز به طبقه بندی و غربالگری زغال سنگ برای جدا کردن محصولات ذغال سنگ در اندازه ذرات مختلف و در عین حال ، انجام عملیات آبگیری را انجام می دهد. یاتاقان های غلتکی کروی می توانند به طور مؤثر وزن زغال سنگ و بارهای پیچیده تولید شده در طی فرآیند لرزش را تحمل کنند و از عملکرد کارآمد صفحه ارتعاش و بهبود کیفیت و بهره وری تولید شستشوی زغال سنگ اطمینان حاصل کنند.

صنعت متالورژی:در تولید متالورژی ، از صفحه های ارتعاش برای غربالگری و طبقه بندی سنگ معدن سینتر ، سنگ معدن گلوله و غیره و همچنین برای پیش درمانی مواد اولیه استفاده می شود. یاتاقان های غلتکی کروی نقش مهمی در صفحه های ارتعاش متالورژی دارند. به عنوان مثال ، در کارگاه پخت و پز یک کارخانه فولادی ، صفحه ارتعاش باید سنگ معدن سینتر شده را برای از بین بردن ذرات و ناخالصی های غیر صلاحیت نشان دهد. یاتاقان های غلتکی کروی می توانند با محیط کار با درجه حرارت بالا و گرد و غبار سازگار شوند ، در برابر دمای بالای سنگ معدن سینتر و بارهای ضربه نسبتاً زیاد مقاومت کنند ، عملکرد طبیعی صفحه ارتعاش را تضمین کرده و مواد اولیه واجد شرایط را برای فرآیند آهن سازی بعدی فراهم کنند.

صنعت مصالح ساختمانی:در فرآیند تولید مصالح ساختمانی مانند سیمان و ماسه و شن ، از صفحه های ارتعاش برای غربالگری و طبقه بندی مواد استفاده می شود. یاطاقان غلتکی کروی در صفحه های ارتعاش در خط تولید سیمان مانند غربالگری مواد اولیه مانند سنگ آهک و خاک رس و همچنین طبقه بندی و غربالگری محصولات سیمانی اعمال می شود. در حیاط های شن و ماسه ای ، از صفحه های ارتعاش برای غربالگری ماسه و شن برای جدا کردن محصولات ماسه ای و ماسه ای از اندازه ذرات مختلف استفاده می شود تا نیازهای مختلف پروژه های ساختمانی را برآورده کند. یاتاقان های غلتکی کروی می توانند در برابر ضربه و لرزش موادی مانند شن و ماسه مقاومت کنند و عملکرد خوب خود تراز آنها می تواند باعث ایجاد انحراف شافت ناشی از خطاهای نصب تجهیزات یا در طی فرآیند کار شود و از عملکرد پایدار صفحه ارتعاش اطمینان حاصل کند.

صنعت قدرت:در نیروگاه های حرارتی ، از صفحه های ارتعاش برای غربالگری و از بین بردن ناخالصی های زغال سنگ برای اطمینان از پایداری و کارآیی احتراق دیگ استفاده می شود. استفاده از یاتاقان های غلتکی کروی بر روی صفحه های ارتعاش در نیروگاه ها می تواند وزن زغال سنگ و بار لرزش را تحمل کند ، با محیط کار پیچیده نیروگاه سازگار شود ، عملکرد قابل اعتماد صفحه نمایش ارتعاش را تضمین کند و تضمینی برای تولید برق فراهم کند.

صنعت حفاظت از محیط زیست:در زمینه های حفاظت از محیط زیست مانند تصفیه زباله و تصفیه فاضلاب ، از صفحه های ارتعاش برای غربالگری و جدا کردن زباله ، لجن و غیره استفاده می شود. در عین حال ، محصولاتی با عملکرد آب بندی بهتر نیز می توانند با محیط های سخت مانند رطوبت و خوردگی سازگار شوند و از عملکرد طبیعی صفحه ارتعاش و تسهیل پیشرفت صاف روند درمان حفاظت از محیط زیست اطمینان حاصل کنند.
