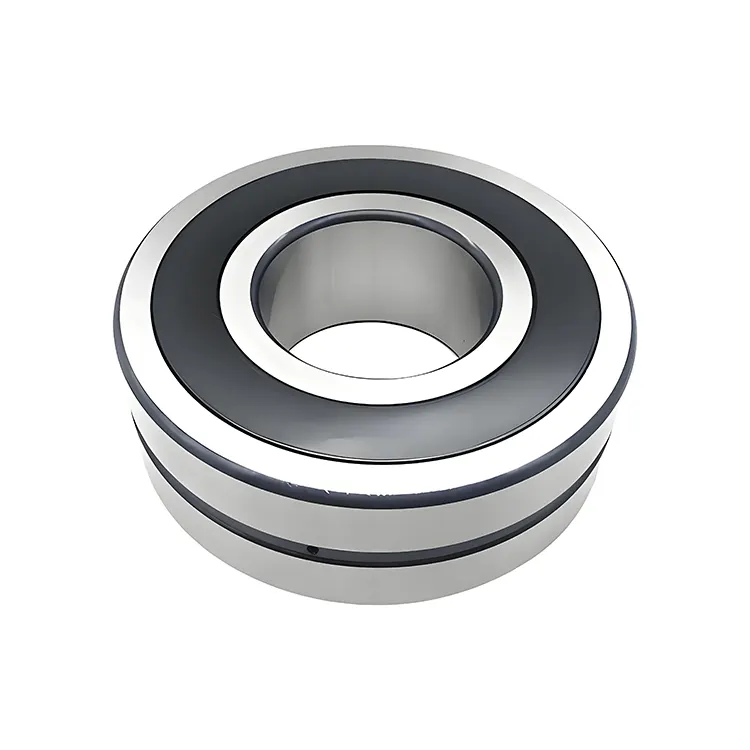

بلبرینگ کروی مهر و موم شده

علاوه بر تنظیمات اساسی متشکل از یک حلقه داخلی ، یک حلقه بیرونی ، عناصر چرخان (دو ردیف غلطک) و یک قفس ، یاطاقان غلتکی کروی مهر و موم شده تولید شده توسط Komel دارای دستگاه های آب بندی در دو طرف یا یک طرف یاطاقان هستند. شایع ترین اشکال عایق ، مهر و موم تماس (مهر و موم های لاستیکی از جمله لاستیک نیتریل NBR Butadiene ، لاستیک فلوراید FKM ، لاستیک نیتریل هیدریل HNBR ، و غیره) و مهر و موم های غیر مقاوم (مانند مهر و موم های هزارتوی) است. مهر و موم های تماسی از ورود گرد و غبار خارجی ، خاک ، رطوبت و غیره جلوگیری می کنند و در عین حال مانع از نشت روغن از یاتاقان ها می شوند. مهر و موم های غیر تماسی ، مطابق با طراحی ویژه ، برای جلوگیری از آلودگی و افزایش اصطکاک تحمل ، یک هزارتوی ایجاد می کنند.

پارامتر (مشخصات)

پسوندها

طراحی داخلی

قبل از میلاد: یاتاقان هایی با قفس چدن هدایت شده توسط غلطک ها ، مناسب برای شفت های اصلی توربین های بادی.

CA/CAC: حلقه داخلی دارای دنده هایی در هر دو طرف است که یک حلقه راهنما با هدایت قفس و یک قفس برنجی ماشینکاری شده است.

CC (J)/CJ: حلقه داخلی هیچ دنده ای ندارد ، با یک حلقه راهنما که توسط قفس هدایت می شود و دو قفس فولادی مهر.

CCJA/EJA: حلقه داخلی هیچ دنده ای ندارد ، با یک حلقه راهنما که توسط حلقه بیرونی هدایت می شود و دو قفس فولادی تمبر.

CAF: مشابه نوع CA ، اما با قفس فولادی ماشینکاری.

ECA/ECAC: قفس برنجی ماشینکاری شده با چنگال ، حلقه داخلی دارای دنده هایی در هر دو طرف است که یک حلقه راهنما توسط حلقه داخلی و یک مجموعه غلتکی پیشرفته هدایت می شود.

طراحی خارجی (مهر و موم ، شیارهای فوری و غیره)

-Cs ، -2cs: یک طرف یا هر دو طرف مجهز به مهر و موم NBR هستند.

-CS2 ، -2CS2: یک طرف یا هر دو طرف مجهز به مهر و موم FKM هستند.

-CS5 ، -2CS5: یک طرف یا هر دو طرف مجهز به مهر و موم HNBR هستند.

-RS ، -2RS: یک طرف یا هر دو طرف مجهز به مهر و موم NBR هستند.

-RS5 ، -2RS5: یک طرف یا هر دو طرف مجهز به مهر و موم HNBR هستند.

K: متولد شده با ضرب و شتم 1:12.

K30: با ضرب و شتم 1:30 مته خاردار.

طراحی قفس

F: قفس فولادی ماشینکاری شده ، هدایت شده توسط حلقه داخلی.

FA: قفس فولادی ماشینکاری شده ، هدایت شده توسط حلقه بیرونی.

J: قفس فولادی مهر ، هدایت شده توسط حلقه داخلی.

JA: قفس فولادی مهر ، هدایت شده توسط حلقه بیرونی.

MA: قفس برنجی ماشینکاری شده ، هدایت شده توسط حلقه بیرونی.

تصفیه مواد و حرارتی

235220: حلقه داخلی مورد سخت است و درونی درونی دارای یک شیار مارپیچ است.

HA3: حلقه داخلی مورد سخت است.

دقت ، ترخیص ، پیش بارگذاری و عملکرد آرام

C08: دقت چرخشی با درجه تحمل P5 مطابقت دارد.

C083: C08 + C3.

C084: C08 + C4.

C2: ترخیص کالا از گمرک داخلی شعاعی از درجه طبیعی کوچکتر است.

C3: ترخیص کالا از گمرک داخلی شعاعی از درجه عادی بزرگتر است.

C4: ترخیص کالا از گمرک داخلی شعاعی از C3 بزرگتر است.

C5: ترخیص کالا از گمرک داخلی شعاعی از C4 بزرگتر است.

P5: دقت بعدی و دقت چرخشی با درجه تحمل P5 مطابقت دارد.

P6: دقت بعدی و چرخشی با درجه تحمل P6 مطابقت دارد.

P62: P6 + C2.

روانکاری

GEM9: پر از 70-100 ٪ از گریس SKF LGHB 2.

VT143: پر از 25-45 ٪ از گریس SKF LGEP 2.

VT143C: پر از 70-100 ٪ از گریس SKF LGEP 2.

W64: روغن جامد.

W: حلقه بیرونی هیچ شیار روانکاری و سوراخ های روغن کاری ندارد.

W20: حلقه بیرونی دارای سه سوراخ روغن کاری است.

W26: حلقه داخلی دارای شش سوراخ روغن کاری است.

W33: حلقه بیرونی دارای شیار روانکاری و سه سوراخ روغن کاری است.

W33X: حلقه بیرونی دارای شیار روانکاری و شش سوراخ روغن کاری است.

W77: سوراخ های روغن کاری W33 درج شده است.

W513: W26 + W33.

انواع دیگر

R505: یاتاقان جعبه های محور راه آهن.

VA405: یاتاقان برای ماشین آلات ارتعاش ، با قفس فولادی مهر شده مورد سخت.

VA406: مشابه VA405 ، اما درونی داخلی حلقه داخلی استوانه ای با PTFE پوشش داده می شود.

VA991: یاتاقان های مناسب برای برنامه های پر سرعت.

VE552 (E): حلقه بیرونی از یک طرف دارای سه سوراخ با نخ برابر برای اتصال تجهیزات بلند کردن است. E نشان می دهد که بلبرینگ مجهز به پیچ چشم بلند است.

VE553 (E): مشابه VE552 (e) ، اما حلقه بیرونی از هر دو طرف سوراخ های نخ را دارد.

VG114: قفس فولادی مهر شده مورد سخت.

VQ424: دقت چرخشی بالاتر از C08 است.

کاربرد

بهره برداری و پردازش معدن:در محیط معدن ، تعداد زیادی از ذرات مانند گرد و غبار و رسوب وجود دارد. در عین حال ، تجهیزات در طول کار لرزش و بارهای نسبتاً بزرگی ایجاد می کنند. یاتاقان های غلتکی کروی مهر و موم شده معمولاً در تجهیزات مانند سنگ شکن ، آسیاب توپ ، صفحه های ارتعاش و نوار نقاله های کمربند استفاده می شود. به عنوان مثال ، در قسمت اصلی شافت یک سنگ شکن ، بلبرینگ غلتکی کروی بسته شده می تواند در برابر اثرات و لرزش های قوی مقاومت کند ، از ورود گرد و غبار و ذرات سنگی خرد شده به فضای داخلی بلبرینگ جلوگیری کند و از عملکرد پایدار سنگ شکن اطمینان حاصل کند. در یک آسیاب توپ ، یاتاقان می تواند بارهای سنگینی داشته باشد و ساختار آب بندی می تواند از نفوذ بقایای محیط و مواد سنگ زنی جلوگیری کند ، بنابراین عمر خدمت بلبرینگ را طولانی تر می کند.

صنعت متالورژی:در طی فرآیند تولید متالورژی ، شرایط کار پیچیده ای مانند درجه حرارت بالا ، بقایای فلزی ، مقیاس آسیاب و مایعات خنک کننده وجود دارد. یاطاقان غلتکی کروی مهر و موم شده برای تجهیزات مانند آسیاب های نورد ، دستگاه های ریخته گری مداوم ، تجهیزات شارژ کوره انفجار و نقاله های فولادی مناسب هستند. با استفاده از آسیاب نورد به عنوان نمونه ، یاتاقان نیاز به تحمل نیروهای نورد عظیم و فشارهای حرارتی دارد. ساختار آب بندی می تواند از ورود مقیاس آسیاب ، مایعات خنک کننده و سایر ناخالصی ها جلوگیری کند ، حالت روغن کاری خوبی از یاتاقان را حفظ کرده و از چرخش دقیق رول های نورد اطمینان حاصل کند. دستگاه های لرزش قالب و جداول غلتکی از دستگاه های ریخته گری مداوم نیز به چنین یاتاقان هایی نیاز دارند تا با شرایط کار دمای بالا و بارهای سنگین سازگار شوند.

ماشین آلات ساخت و ساز و مهندسی:ماشین آلات ساخت و ساز و مهندسی مانند بیل دهنده ها ، لودرها ، جرثقیل ها ، بولدوزرها و میکسرهای بتونی اغلب در محیط های روباز با گرد و غبار زیادی و همچنین شرایط گل آلود و مرطوب کار می کنند. یاطاقان غلتکی کروی مهر و موم شده را می توان در مکانیسم های آستین دار ، نقاط لولا از رونق و چوب ، محورهای چرخ و مخلوط کردن شفت های این تجهیزات استفاده کرد. به عنوان مثال ، یاتاقان های آشکار بیلرها از یاتاقان های غلتکی کروی بسته شده استفاده می کنند ، که می توانند بارهای شعاعی ، محوری و واژگون را تحمل کنند. در عین حال ، ساختار آب بندی می تواند از نفوذ خاک ، ماسه و آب جلوگیری کند و از چرخش انعطاف پذیر و قابلیت اطمینان تجهیزات اطمینان حاصل کند.

تولید سیمان:تجهیزات تولید سیمان مانند کوره های دوار ، آسیاب های مواد اولیه ، آسیاب های سیمانی و جداکننده های پودر دارای محیط کار سختی با مقدار زیادی گرد و غبار و بارهای سنگین در حین کار هستند. یاتاقان های غلتکی کروی مهر و موم شده نقش مهمی در این تجهیزات دارند. به عنوان مثال ، در غلتک های پشتیبان و رونق های روتختی از کوره های دوار ، ساختار آب بندی می تواند به طور مؤثر ورود گرد و غبار سیمان را مسدود کند ، وزن عظیمی از بدن کوره و ارتعاشات را در حین کار تحمل کند و از عملکرد پایدار کوره چرخشی اطمینان حاصل کند. یاطاقان اصلی آسیاب های مواد اولیه و آسیاب های سیمانی نیز برای تحمل بارهای سنگین و جلوگیری از آلودگی گرد و غبار به این یاتاقان ها متکی هستند.

صنعت قدرت:در نیروگاه ها ، خواه تولید انرژی حرارتی ، تولید نیروگاه برق یا تولید باد ، تجهیزات وجود دارد که از یاتاقان های غلتکی کروی مهر و موم شده استفاده می کنند. مانند پودرهای زغال سنگ ، فن ها و پمپ های آب تغذیه شده در نیروگاه های حرارتی ، توربین های آب و ژنراتورها در نیروگاه های برق و همچنین شفت های اصلی و سیستم های خمیازه توربین های بادی در نیروگاه های بادی. با استفاده از یک توربین بادی به عنوان نمونه ، بلبرینگ اصلی شافت نیاز به بارهای محوری و شعاعی دارد. ساختار آب بندی بلبرینگ غلتکی کروی مهر و موم شده می تواند از نفوذ ماسه ، باد ، آب باران و رطوبت جلوگیری کند ، با محیط کار سخت در فضای باز سازگار شود و از عملکرد قابل اعتماد توربین بادی اطمینان حاصل کند.

صنعت مقاله:در طی فرآیند ساخت کاغذ ، تجهیزات تولید کاغذ با موادی مانند آب ، مواد شیمیایی و الیاف در تماس خواهند بود. یاطاقان غلتکی کروی مهر و موم شده را می توان در قسمت هایی مانند بخش مطبوعات ، بخش خشک کردن و بادگیر ماشین های کاغذی استفاده کرد. در بخش مطبوعات ، یاتاقان نیاز به فشار در هنگام فشار دادن کاغذ دارد و ساختار آب بندی می تواند از ورود الیاف پالپ آب و کاغذ جلوگیری کند ، از تحمل تحمل در برابر خوردگی و سایش جلوگیری کند. یاتاقان های موجود در بخش خشک کردن باید در برابر درجه حرارت بالا و بخار مقاومت کنند و دستگاه آب بندی می تواند از از بین رفتن روغن کاری گریس و نفوذ ناخالصی های خارجی جلوگیری کند و از چرخش پایدار رول های خشک کن اطمینان حاصل کند.
