بلبرینگ غلتکی کروی استاندارد

شرکت بلبرینگ Komel ، Ltd یک تولید کننده و تهیه کننده بلبرینگ کروی پیشرو در چین است. ما سالهاست که در بلبرینگ ثبت نام کرده ایم. محصولات ما مزیت قیمت خوبی دارند و ما یاتاقان های خود را به بسیاری از بازارها صادر کرده ایم. ما مشتاقانه منتظر هستیم تا شریک بلند مدت شما در چین باشیم.

ارسال استعلام

توضیحات محصول

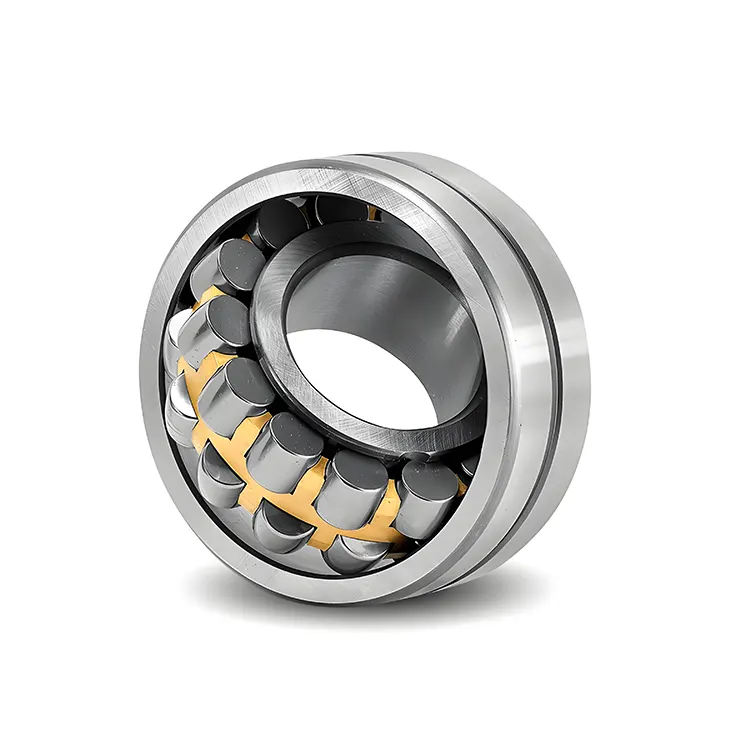

یاطاقان غلتکی کروی استاندارد از Komel از یک حلقه داخلی ، یک حلقه بیرونی ، دو ردیف غلطک و قفس تشکیل شده است. در حلقه های داخلی و بیرونی آهنگ های نورد وجود دارد. شیارهای موجود در حلقه داخلی در یک پیکربندی دو ردیف قرار دارند و با غلطک ها مطابقت دارند. مسیر مسابقه حلقه بیرونی کروی است و طراحی ویژه به بلبرینگ اجازه می دهد تا خود را تراز کند. سیلندرها با دو ردیف غلطک به طور مساوی بین شیارهای حلقه های داخلی توزیع می شوند. از قفس برای جدا کردن کویل ها استفاده می شود تا به طور مساوی توزیع شود و از لمس کردن و چرت زدن کویل ها جلوگیری کند. این محصولات به طور گسترده ای در صنعت متالورژی ، ماشین آلات معدن ، ماشین آلات سیمان ، شفت های اصلی توربین بادی و جعبه دنده مورد استفاده قرار می گیرند.

پارامتر (مشخصات)

شماره مدل	قطر داخلی	قطر بیرونی	عرض
22205	25	52	18
22206	30	62	20
21306	30	72	19
22207	35	72	23
21307	35	80	21
22208	40	80	23
21308	40	90	23
22308	40	90	33
22209	45	85	23
21309	45	100	25
22309	45	100	36
22210	50	90	23
21310	50	110	27
22310	50	110	43
22211	55	100	25
21311	55	120	29
22311	55	120	43
22212	60	110	28
21312	60	130	31
22312	50	130	46
24013	65	100	35
22213	65	120	31
21313	60	140	33
22313	65	140	48
22214	70	125	31
21314	70	150	35
22314	70	150	51
24015	75	115	40
22215	75	130	31
21315	75	160	37
22315	75	160	55
22216	80	140	33
21316	80	170	39
22316	80	170	58
22217	85	150	36
21317	85	180	41
22317	85	180	60
22218	90	160	40
23218	90	160	52.4
21318	90	190	43
22318	90	190	64
22219	95	170	43
21319	95	200	45
22319	95	200	67
24020	100	150	50
23120	100	165	52
24120	100	165	65
22220	100	180	46
23220	100	180	60.3
21320	100	215	47
22320	100	215	73
23022	110	170	45
24022	110	170	60
23122	110	180	56
24122	110	180	69
22222	110	200	53
23222	110	200	69.8
22322	110	240	80
23024	120	180	46
24024	120	180	60
23124	120	200	62
24124	120	200	80
22224	120	215	58
23224	120	215	76
22324	120	260	86
23026	130	200	52
24026	130	200	69
23126	130	210	64
24126	130	210	80
22226	130	230	64
23226	130	230	80
22326	130	280	93
23028	140	210	53
24028	140	210	69
23128	140	225	68
24128	140	225	85
22228	140	250	68
23228	140	250	88
22328	140	300	102
23030	150	225	56
24030	150	225	75
23130	150	250	80
24130	150	250	100
22230	150	270	73
23230	150	270	96
22330	150	320	108
23032	160	240	60
24032	160	240	80
23132	160	270	86
24132	160	270	109
22232	160	290	80
23232	160	290	104
22332	160	340	114
23034	170	260	67
24034	170	260	90
23134	170	280	88
24134	170	280	109
22234	170	310	86
23234	170	310	110
22334	170	360	120
23936	180	250	52
23036	180	280	74
24036	180	280	100
23136	180	300	96
24136	180	300	118
22236	180	320	86
23236	180	320	112
22336	180	380	126
23938	190	260	52
23038	190	290	75
24038	190	290	100
23138	190	320	104
24138	190	320	128
22238	190	340	92
23238	190	340	120
22338	190	400	132
23940	200	280	60
23040	200	310	82
24040	200	310	109
23140	200	340	112
24140	200	340	140
22240	200	360	98
23240	200	360	128
22340	200	420	138
23944	220	300	60
23044	220	340	90
24044	220	340	118
23144	220	370	120
24144	220	370	150
22244	220	400	108
23244	220	400	144
22344	220	460	145
23948	240	320	60
23048	240	360	92
24048	240	360	118
23148	240	400	128
24148	240	400	160
22248	240	440	120
23248	240	440	160
22348	240	500	155
23952	260	360	75
23052	260	400	104
24052	260	400	140
23152	260	440	144
24152	260	440	180
22252	260	480	130
23252	260	480	174
22352	260	540	165
23956	280	380	75
23056	280	420	106
24056	280	420	140
23156	280	460	146
24156	280	460	180
22256	280	500	130
23256	280	500	176
22356	280	580	175
23860	300	380	60
23960	300	420	90
23060	300	460	118
24060	300	460	160
23160	300	500	160
24160	300	500	200
22260	300	540	140
23260	300	540	192
23964	320	440	90
23064	320	480	121
24064	320	480	160
23164	320	540	176
24164	320	540	218
22264	320	580	150
23264	320	580	208
23968	340	460	90
23068	340	520	133
24068	340	520	180
23168	340	580	190
24168	340	580	243
23268	340	620	224
23972	360	480	90
23072	360	540	134
24072	360	540	180
23172	360	600	192
24172	360	600	243
22272	360	650	170
23272	360	650	232
23976	380	520	106
23076	380	560	135
24076	380	560	180
23176	380	620	194
24176	380	620	243
23276	380	680	240
23980	400	540	106
23080	400	600	148
24080	400	600	200
23180	400	650	200
24180	400	650	250
23280	400	720	256
22380	400	820	243
23984	420	560	106
23084	420	620	150
24084	420	620	200
23184	420	700	224
24184	420	700	280
24284	420	760	272
23988	440	600	118
23088	440	650	157
24088	440	650	212
23188	440	720	226
24188	440	720	280
23288	440	790	280
24892	460	580	118
23992	460	620	118
23092	460	680	163
24092	460	680	218
23192	460	760	240
24192	460	760	300
23292	460	830	296
23896	480	600	90
23996	480	650	128
23096	480	700	165
24096	480	700	218
23196	480	790	248
24196	480	790	308
23296	480	870	310
238/500	500	620	90
239/500	500	670	128
230/500	500	720	167
240/500	500	720	218
231/500	500	830	264
241/500	500	830	325
232/500	500	920	336
248/530	530	650	118
239/530	530	710	136
230/530	530	780	185
240/530	530	780	250
231/530	530	870	272
241/530	530	870	335
232/530	530	980	355
239/560	560	750	140
230/560	560	820	195
240/560	560	820	258
231/560	560	920	280
241/560	560	920	355
232/560	560	1030	365
239/600	600	800	150
230/600	600	870	200
240/600	600	870	272
231/600	600	980	300
241/600	600	980	375
232/600	600	1090	388
238/630	630	780	112
239/630	630	850	165
230/630	630	920	212
240/630	630	920	290
231/630	630	1030	315
241/630	630	1030	400
238/670	670	820	112
248/670	670	820	150
239/670	670	900	170
230/670	670	980	230
240/670	670	980	308
231/670	670	1090	336
241/670	670	1090	412
232/670	670	1220	438
238/710	710	870	118
239/710	710	950	180
249/710	710	950	243
230/710	710	1030	236
240/710	710	1030	315
231/710	710	1150	345
241/710	710	1150	438
232/710	710	1280	450
238/750	750	920	128
239/750	750	1000	185
249/750	750	1000	250
230/750	750	1090	250
240/750	750	1090	335
231/750	750	1220	365
241/750	750	1220	475
232/750	750	1360	475
248/800	800	980	180
239/800	800	1060	195
249/800	800	1060	258
230/800	800	1150	258
240/800	800	1150	345
231/800	800	1280	375
241/800	800	1280	475
238/850	850	1030	136
239/850	850	1120	200
249/850	850	1120	272
230/850	850	1220	272
240/850	850	1220	365
231/850	850	1360	400
241/850	850	1360	500
248/900	900	1090	190
239/900	900	1180	206
230/900	900	1280	280
240/900	900	1280	375
241/900	900	1420	515
239/950	950	1250	224
249/950	950	1250	300
230/950	950	1360	300
240/950	950	1360	412
241/950	950	1500	545
238/1000	1000	1220	165
249/1000	1000	1320	315
230/1000	1000	1420	308
240/1000	1000	1420	412
231/1000	1000	1580	462
241/1000	1000	1580	580
238/1060	1060	1280	165
248/1060	1060	1280	218
239/1060	1060	1400	250
249/1060	1060	1400	335
230/1060	1060	1500	325
240/1060	1060	1500	438
248/1120	1120	1360	243
249/1120	1120	1460	335
240/1120	1120	1580	462
238/1180	1180	1420	180
248/1180	1180	1420	243
239/1180	1180	1540	272
249/1180	1180	1540	355
230/1250	1250	1750	375
248/1320	1320	1600	280
249/1320	1320	1720	400
248/1500	1500	1820	315
248/1800	1800	2180	375

پسوندها

طراحی داخلی

قبل از میلاد: یاتاقان هایی با قفس چدن هدایت شده توسط غلطک ها ، مناسب برای شفت های اصلی توربین های بادی.

CA/CAC: حلقه داخلی دارای دنده هایی در هر دو طرف است که یک حلقه راهنما با هدایت قفس و یک قفس برنجی ماشینکاری شده است.

CC (J)/CJ: حلقه داخلی هیچ دنده ای ندارد ، با یک حلقه راهنما که توسط قفس هدایت می شود و دو قفس فولادی مهر.

CCJA/EJA: حلقه داخلی هیچ دنده ای ندارد ، با یک حلقه راهنما که توسط حلقه بیرونی هدایت می شود و دو قفس فولادی تمبر.

CAF: مشابه نوع CA ، اما با قفس فولادی ماشینکاری.

ECA/ECAC: قفس برنجی ماشینکاری شده با چنگال ، حلقه داخلی دارای دنده هایی در هر دو طرف است که یک حلقه راهنما توسط حلقه داخلی و یک مجموعه غلتکی پیشرفته هدایت می شود.

طراحی خارجی (مهر و موم ، شیارهای فوری و غیره)

-Cs ، -2cs: یک طرف یا هر دو طرف مجهز به مهر و موم NBR هستند.

-CS2 ، -2CS2: یک طرف یا هر دو طرف مجهز به مهر و موم FKM هستند.

-CS5 ، -2CS5: یک طرف یا هر دو طرف مجهز به مهر و موم HNBR هستند.

-RS ، -2RS: یک طرف یا هر دو طرف مجهز به مهر و موم NBR هستند.

-RS5 ، -2RS5: یک طرف یا هر دو طرف مجهز به مهر و موم HNBR هستند.

K: متولد شده با ضرب و شتم 1:12.

K30: با ضرب و شتم 1:30 مته خاردار.

طراحی قفس

F: قفس فولادی ماشینکاری شده ، هدایت شده توسط حلقه داخلی.

FA: قفس فولادی ماشینکاری شده ، هدایت شده توسط حلقه بیرونی.

J: قفس فولادی مهر ، هدایت شده توسط حلقه داخلی.

JA: قفس فولادی مهر ، هدایت شده توسط حلقه بیرونی.

MA: قفس برنجی ماشینکاری شده ، هدایت شده توسط حلقه بیرونی.

تصفیه مواد و حرارتی

235220: حلقه داخلی مورد سخت است و درونی درونی دارای یک شیار مارپیچ است.

HA3: حلقه داخلی مورد سخت است.

دقت ، ترخیص ، پیش بارگذاری و عملکرد آرام

C08: دقت چرخشی با درجه تحمل P5 مطابقت دارد.

C083: C08 + C3.

C084: C08 + C4.

C2: ترخیص کالا از گمرک داخلی شعاعی از درجه طبیعی کوچکتر است.

C3: ترخیص کالا از گمرک داخلی شعاعی از درجه عادی بزرگتر است.

C4: ترخیص کالا از گمرک داخلی شعاعی از C3 بزرگتر است.

C5: ترخیص کالا از گمرک داخلی شعاعی از C4 بزرگتر است.

P5: دقت بعدی و دقت چرخشی با درجه تحمل P5 مطابقت دارد.

P6: دقت بعدی و چرخشی با درجه تحمل P6 مطابقت دارد.

P62: P6 + C2.

روانکاری

GEM9: پر از 70-100 ٪ از گریس SKF LGHB 2.

VT143: پر از 25-45 ٪ از گریس SKF LGEP 2.

VT143C: پر از 70-100 ٪ از گریس SKF LGEP 2.

W64: روغن جامد.

W: حلقه بیرونی هیچ شیار روانکاری و سوراخ های روغن کاری ندارد.

W20: حلقه بیرونی دارای سه سوراخ روغن کاری است.

W26: حلقه داخلی دارای شش سوراخ روغن کاری است.

W33: حلقه بیرونی دارای شیار روانکاری و سه سوراخ روغن کاری است.

W33X: حلقه بیرونی دارای شیار روانکاری و شش سوراخ روغن کاری است.

W77: سوراخ های روغن کاری W33 درج شده است.

W513: W26 + W33.

انواع دیگر

R505: یاتاقان جعبه های محور راه آهن.

VA405: یاتاقان برای ماشین آلات ارتعاش ، با قفس فولادی مهر شده مورد سخت.

VA406: مشابه VA405 ، اما درونی داخلی حلقه داخلی استوانه ای با PTFE پوشش داده می شود.

VA991: یاتاقان های مناسب برای برنامه های پر سرعت.

VE552 (E): حلقه بیرونی از یک طرف دارای سه سوراخ با نخ برابر برای اتصال تجهیزات بلند کردن است. E نشان می دهد که بلبرینگ مجهز به پیچ چشم بلند است.

VE553 (E): مشابه VE552 (e) ، اما حلقه بیرونی از هر دو طرف سوراخ های نخ را دارد.

VG114: قفس فولادی مهر شده مورد سخت.

VQ424: دقت چرخشی بالاتر از C08 است.

کاربرد

صنعت متالورژی

Rolling Mill: هنگامی که یک آسیاب نورد از فولاد می چرخد ، فشار زیادی و نیروی ضربه ایجاد می کند. به لطف ظرفیت حمل بار زیاد و عملکرد خوب خودی ، بلبرینگ غلتکی کروی می تواند بار شعاعی عظیمی از رول های نورد را تحمل کند. در عین حال ، می تواند انحراف زاویه ای ناشی از نصب رول های نورد و در طی فرآیند نورد را جبران کند و از عملکرد پایدار رول های نورد و بهبود کیفیت نورد فولاد اطمینان حاصل کند.

دستگاه ریخته گری مداوم: قطعاتی مانند دستگاه لرزش قالب و جدول غلتکی انتقال دستگاه ریخته گری مداوم برای مقاومت در برابر درجه حرارت بالا ، بار سنگین و بار ضربه خاص نیاز دارند. یاتاقان های غلتکی کروی می توانند با این شرایط سخت کار سازگار شوند و از عملکرد مداوم و پایدار دستگاه ریخته گری مداوم و بهبود کارایی تولید اطمینان حاصل کنند.

ماشین آلات معدن

Crusher: هنگامی که یک سنگ شکن موادی مانند سنگ معدن را خرد می کند ، در معرض ضربه و لرزش شدید قرار می گیرد. یاتاقان های غلتکی کروی می توانند بارهای عوارض شعاعی زیادی داشته باشند و عملکرد خود تراز کننده آنها می تواند به طور موثری با انحراف شافت و لرزش ایجاد شده در طول کار سنگ شکن ، طولانی مدت عمر خدمات یاتاقان ها ، کاهش تعداد تعمیر تجهیزات و خرابی را کاهش دهد.

Mill Ball: رسانه های سنگ زنی و مواد موجود در داخل آسیاب توپ فشار نسبتاً زیادی بر سیلندر اعمال می کنند و چرخش سیلندر همچنین باعث تغییر شکل انحراف شافت خواهد شد. یاتاقان های غلتکی کروی می توانند بار سنگین آسیاب توپ را تحمل کنند و در عین حال می توانند تغییر شکل شافت را از طریق خود تراز کردن اتوماتیک جبران کنند و از چرخش صاف سیلندر و بهبود راندمان سنگ زنی اطمینان حاصل کنند.

صنعت قدرت

ژنراتور: هنگامی که روتور یک ژنراتور با سرعت بالا می چرخد ، یک نیروی سانتریفیوژ نسبتاً بزرگ و نیروی الکترومغناطیسی تولید می کند. در عین حال ، به دلیل وزن نسبتاً زیاد روتور ، نیاز به ظرفیت بار حامل یاطاقان وجود دارد. یاتاقان های غلتکی کروی می توانند بار شعاعی و بار محوری خاصی از روتور ژنراتور را تحمل کنند و عملکرد خود تراز کننده آنها می تواند پایداری روتور را در طول چرخش با سرعت بالا ، کاهش لرزش و نویز و بهبود راندمان و قابلیت اطمینان ژنراتور تضمین کند.

موتور: در برخی از موتورهای بزرگ ، به ویژه آنهایی که برای رانندگی تجهیزات سنگین استفاده می شوند ، از یاطاقان غلتکی کروی به طور گسترده ای استفاده می شود. این بیماری می تواند نیروی شعاعی تولید شده در حین کار موتور و انحراف زاویه ای ناشی از خطاهای نصب ، گسترش حرارتی شافت و دلایل دیگر را تحمل کند و از عملکرد طبیعی موتور و کاهش مصرف انرژی اطمینان حاصل کند.

ماشین آلات کاغذی

خشک کن: بخش خشک کردن یک دستگاه کاغذی باید از طریق رول های خشک کردن کاغذ را خشک کند. در حین کار رول های خشک کن ، آنها باید وزن و تنش کاغذ را تحمل کنند و همچنین با سرعت عملیاتی و تغییر دما سازگار شوند. یاتاقان های غلتکی کروی می توانند بار شعاعی رول های خشک کننده را تحمل کنند و عملکرد خود تراز کننده آنها می تواند انحراف شافت ناشی از تغییر شکل حرارتی رول های خشک کن و خطاهای نصب را جبران کند ، از چرخش صاف رول های خشک کن و بهبود کیفیت خشک کردن کاغذ.

تقویم: رول های تقویم یک تقویم نیاز به انجام درمان تقویم بر روی کاغذ تحت فشار زیاد برای بهبود صاف بودن و براق بودن کاغذ دارند. یاتاقان های غلتکی کروی می توانند بار فشار زیاد رول های تقویم را تحمل کنند و در عین حال ، موازی سازی و تماس یکنواخت بین رول های تقویم را از طریق عملکرد خود تراز کننده تضمین کنند و از این طریق اثر تقویم کاغذ را بهبود بخشند.

ماشین آلات ساختمانی

بیل مکانیکی: بلبرینگ های غلتکی کروی برای قطعاتی مانند مکانیسم آشت ، قسمت های اتصال چوب و رونق یک بیل مکانیکی مورد نیاز است. این قسمت ها در حین کار بارهای پیچیده ای دارند ، از جمله نیروی شعاعی ، نیروی محوری و لحظه خمش و غیره. یاتاقان های غلتکی کروی می توانند با این تغییرات بار پیچیده سازگار شوند و در همان زمان ، چرخش انعطاف پذیر هر قسمت را از طریق عملکرد خود تراز کننده ، بهبود راندمان کار و قابلیت اطمینان از بیل مکانیکی تضمین می کنند.

جرثقیل: یاتاقان های غلتکی کروی نیز برای قطعات کلیدی مانند مکانیسم آشت و مکانیسم تلسکوپی رونق یک جرثقیل ضروری هستند. این می تواند بار عظیمی را که در طول بالابر و چرخش جرثقیل ایجاد می شود ، تحمل کند ، و عملکرد خود تراز آن می تواند انحراف شافت ناشی از تغییر شکل رونق ، خطاهای نصب و غیره را جبران کند و از عملکرد ایمن و پایدار جرثقیل اطمینان حاصل کند.

تگ های داغ: بلبرینگ غلتکی کروی استاندارد
